M3 Zunanji zobci Zaporne podložke

Zaporne podložke z zunanjimi nazobčani M3, ki jih proizvaja tovarna Xiaoguo®, so primerne za ponovno uporabo. Če so zunanji zobje podložk po uporabi rahlo obrabljeni, jih lahko glede na situacijo ponovno uporabite na nekritičnih mestih.

Pošlji povpraševanje

Opis izdelka

Čeprav so podložke z zunanjimi nazobčani M3 majhne, imajo širok spekter uporabe. S svojo kompaktno strukturo, zanesljivo silo zaklepanja in prevodnostjo igra pomembno vlogo na številnih področjih.

（1）Roboti, precizni stroji

Pritrjevanje z vijaki za visoko natančno in visoko vibracijsko opremo, kot so spoji industrijskih robotov, nosilci motorjev in linearni moduli

（2）Potrošniška elektronika

Okvir mobilnih telefonov, nosilci motorjev dronov, podporne strukture za naprave VR/AR, notranje strukture igralnih krmilnikov itd., vse te visoko trdne in miniaturizirane priključne točke

（3）Nova energetska industrija

Zunanje nazobčane podložke M3 se uporabljajo v ključnih scenarijih znotraj polnilnih postaj, kot so električni moduli, moduli baterijskega paketa za shranjevanje energije in fotonapetostni pretvorniki, kjer se zahtevata odpornost proti koroziji in odpornost na vibracije.

（4）Pohištvo in pisarniški material

Ukrepi proti zrahljanju povezave med podstavkom in naslonjalom pisarniških stolov, kovinskih polic, vitrin, svetil itd. med procesi razstavljanja in sestavljanja

（5）Optična in fotografska oprema

Notranji mehanizmi za prilagajanje, nosilci za leče, pritrdilni elementi za premikanje in nagib itd. preciznih instrumentov zahtevajo majhne in visoko trdne povezave

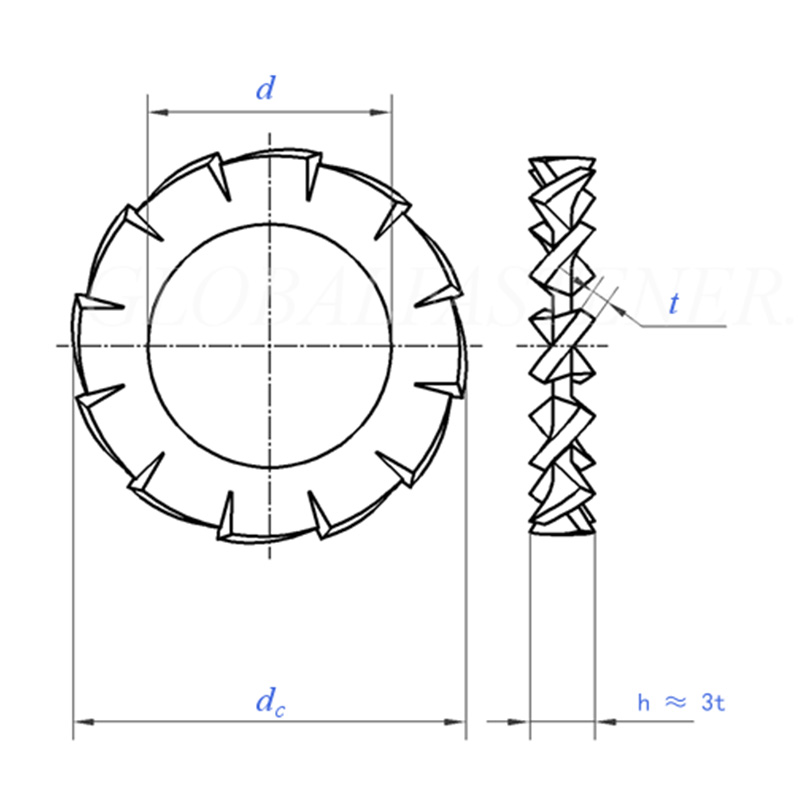

M3 External serrations Lock Washers

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominalna velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominalna velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Število zob	min	9	9	9	9	10	11	11	12	14	14
na 1000 enot kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Za nazivni premer navoja		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominalna velikost	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominalna velikost	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Število zob	min	16	16	18	18	18	20	20	20	22	22
na 1000 enot kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Za nazivni premer navoja		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Temeljne prednosti

Zaporne podložke z zunanjimi nazobčani M3 je mogoče uporabiti v številnih scenarijih, predvsem zaradi številnih močnih lastnosti.

（1）Proti vibracijam in proti popuščanju

Podložke M3 External serrations Lock Washer so profesionalno orodje za odpornost na vibracije. Njegova zunanja zobna struktura je zasnovana posebej za "preprečevanje popuščanja pritrdilnih elementov v vibrirajočem okolju", zlasti pri opremi z dinamičnimi obremenitvami in neprekinjenim gibanjem.

（2）Električna ozemljitev

Ostri zobje zlahka predrejo plast oksida ali prevleko na kovinski površini in ustvarijo stabilno električno pot.

（3）Prijazen do prostora

Za notranjo opremo precizne opreme lahko zunanje nazobčane podložke M3 namestite neposredno pod glavo pritrdilnega elementa in ne zavzamejo skoraj nobenega dodatnega prostora.

（4）Na voljo so možnosti materiala

Ljudje lahko izberejo različne materiale glede na specifično okolje uporabe. Vzmetno jeklo ima visoko trdnost, nerjavno jeklo pa je odporno proti rji, zaradi česar je primerno za različne scenarije.

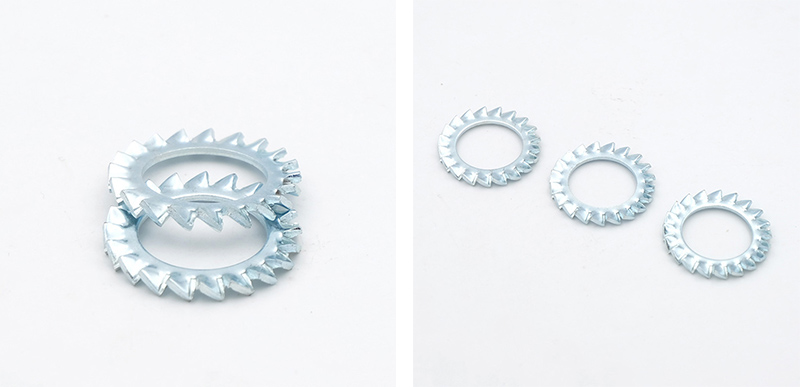

M3 External serrations Lock Washers
