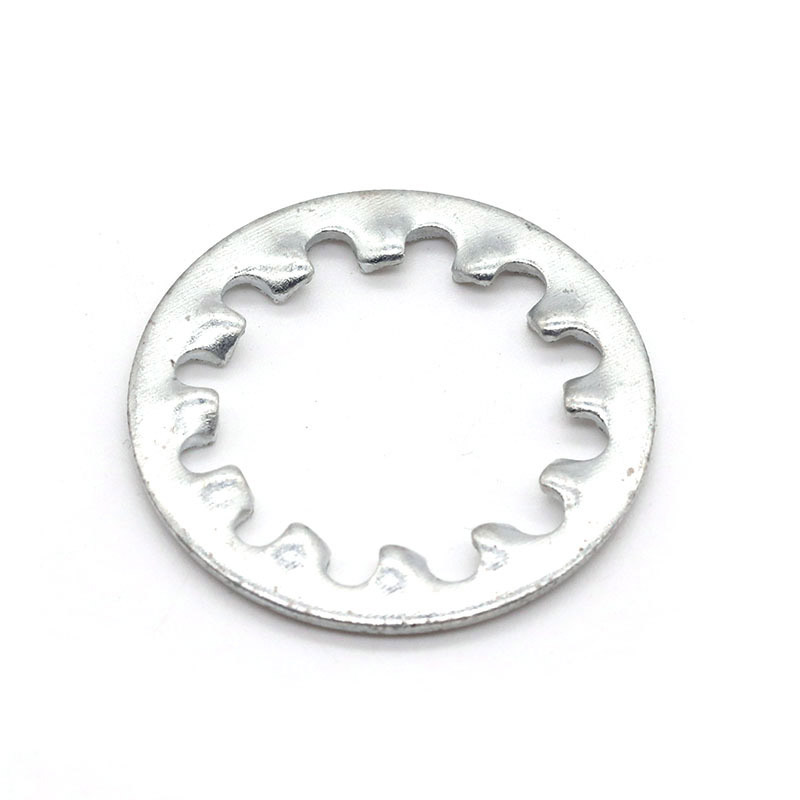

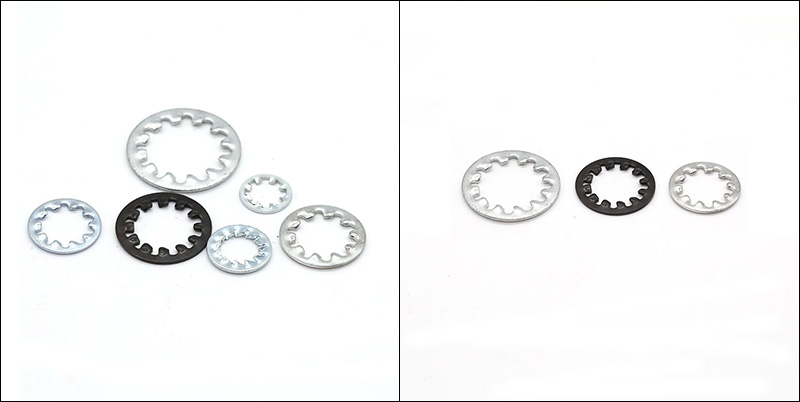

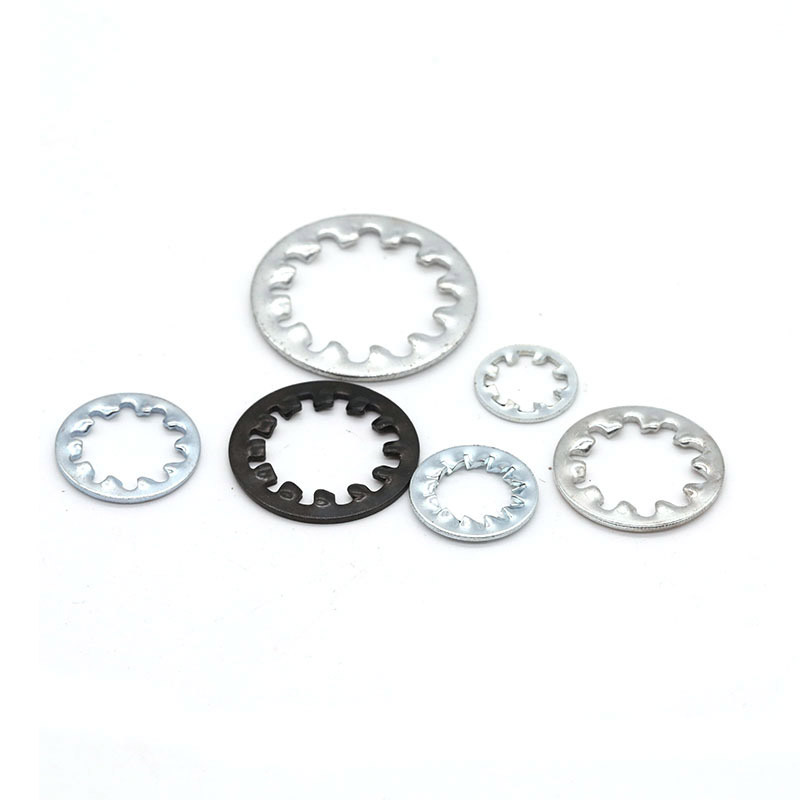

Zaklepne podložke z notranjimi zobmi

Zaporne podložke z notranjimi zobmi so v glavnem razdeljene na standardni tip (tip AW) in težki tip (tip IOW). Glavna razlika med njima je v globini in trdnosti oblike zobnika.

（1）Vrsta AW

Osnovna značilnost: Sprejemanje bolj gosto zapakirane notranje zasnove zobnikov za porazdelitev obremenitve

Načelo zaklepanja: S povečanjem števila kontaktnih točk med ugrizom se uporabi trenje, da se prepreči zrahljanje.

Prednostni materiali: konvencionalno ogljikovo jeklo ali ekonomično nerjavno jeklo (kot je SUS304)

Nosilnost: Primerno za srednje in nizke obremenitve, lahka fiksacija

Stroški: Ekonomičen tip

Tipična uporaba: Zaklepne podložke tipa AW z notranjimi zobmi so primerne za elektronska vezja, tiskana vezja, gospodinjske aparate, instrumentne plošče in druge manjše naprave.

（2）Vnesite IOW

Osnovna značilnost: Zobje so globlji, ostrejši in debelejši, z večjo močjo ugriza.

Načelo zaklepanja: Z uporabo konic zob za "prijem in ugriz" kovinske površine se ustvari mehanska sila zaklepanja.

Material: Iz vzmetnega jekla 65Mn, trdote HRC 39-50

Zmogljivost obremenitve: Primerno za delovna okolja z veliko obremenitvijo in močnimi vibracijami

Stroškovna lastnost: odlična vrednost za zanesljivo delovanje

Uporaba: Zaporne podložke IOW z notranjimi zobmi so idealne za težke dele. Pogosto se uporablja na avtomobilskih šasijah in motorjih, industrijskih strojih in gradbeni opremi za dviganje.

Preprosto povedano, katero izbrati med standardnim AW in težkim IOW, se v glavnem nanaša na delovno obremenitev vijakov. Za manjše obremenitve, kot so elektronika in gospodinjski aparati, je običajna vrsta AW dovolj in proračunu prijaznejša.

Za razmere z močnimi vibracijami ali udarci, kot so avtomobili in veliki industrijski stroji, izberite IOW za težke obremenitve, da bodo vijačni spoji varni.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

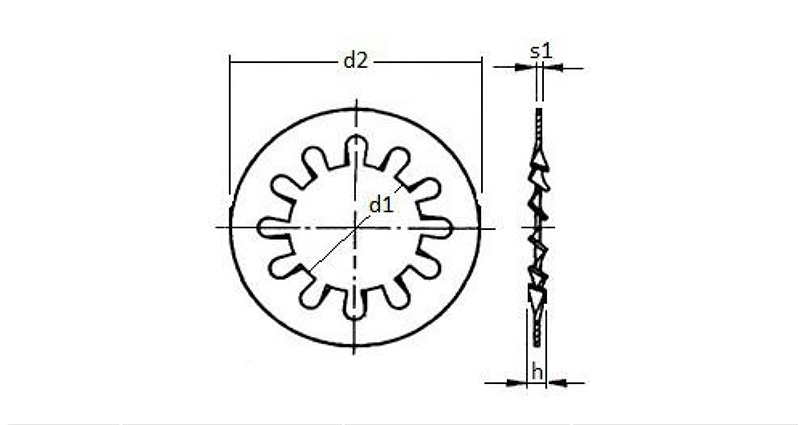

Navedene informacije in risbe so samo referenca

Morda boste želeli vedeti

（1）Kateri slog naj uporabim za vgradnjo avtomobilskih motorjev?

Predlagamo, da izberete notranje podložke za zobe IOW. Odlično preprečujejo odvijanje vijakov.

（2）Ali imate različice iz nerjavečega jekla za oba stila?

seveda. Oba tipa AW in IOW sta lahko dobavljena iz nerjavečega jekla, kot sta razred A2/304 in A4/316.

（3）Kakšna je razlika v trdoti med vrstama IOW in AW?

Standardne podložke iz ogljikovega jekla AW imajo običajno trdoto HRC 35-45. Različica iz ogljikovega jekla IOW za težke obremenitve je trša, s trdoto na splošno od HRC 42 do 50.
