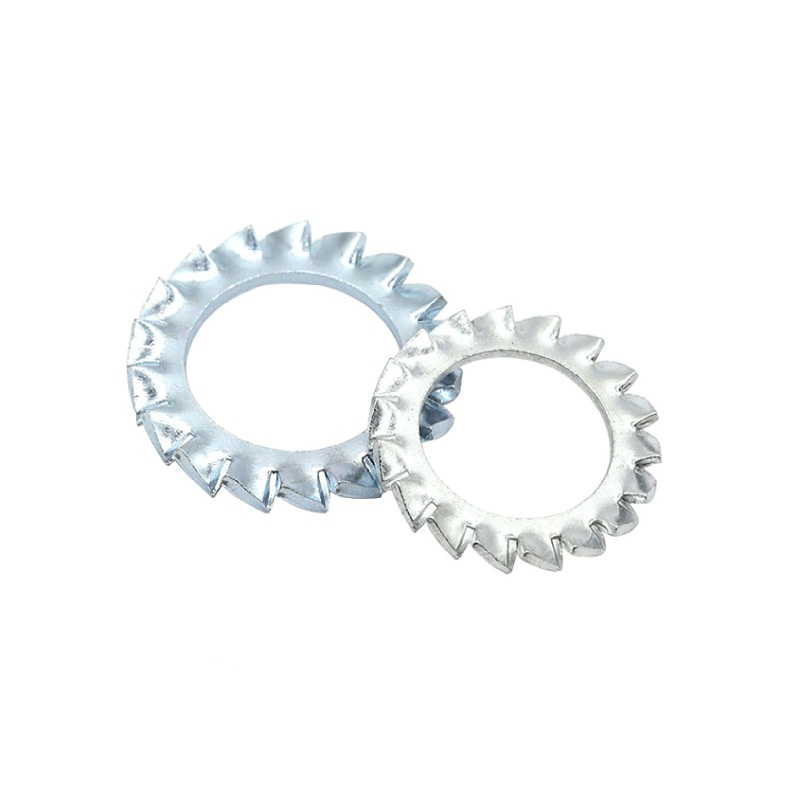

Podložke z nazobčanimi zobmi

Zaporne podložke tovarne Xiaoguo® z nazobčanimi zobmi so kompaktne in enostavne za shranjevanje ter dobro delujejo v ozkih prostorih za namestitev. Predlagamo, da oddate množična naročila, kar olajša vzdrževanje zalog in vam zagotovi boljše cene na enoto.

Pošlji povpraševanje

Opis izdelka

1）Ali moram pri nameščanju zapornih podložk z nazobčanimi zobmi uporabiti momentni ključ?

Zelo priporočljivo je uporabljati. Samo zategnite v skladu s standardno priporočenim navorom za vijake ali matice.

（2）Kako lahko preprečimo, da bi tesnilo opraskalo površino obdelovanca?

Zobje se bodo sami zagrizli v površino in tudi najmanjšim praskam se ni mogoče povsem izogniti.

（3）Kaj se zgodi, če je podložka preveč zategnjena?

Premočno zategovanje bo popolnoma sploščilo zobe, zaradi česar bo podložka izgubila svojo elastičnost in učinek proti zrahljanju močno upadel.

（4）Ali moram očistiti površino pred namestitvijo zapornih podložk z nazobčanimi zobmi?

ja Odstranite olje, železne opilke, barvo ali oksidno plast na glavi vijaka/osnovi matice in površini obdelovanca.

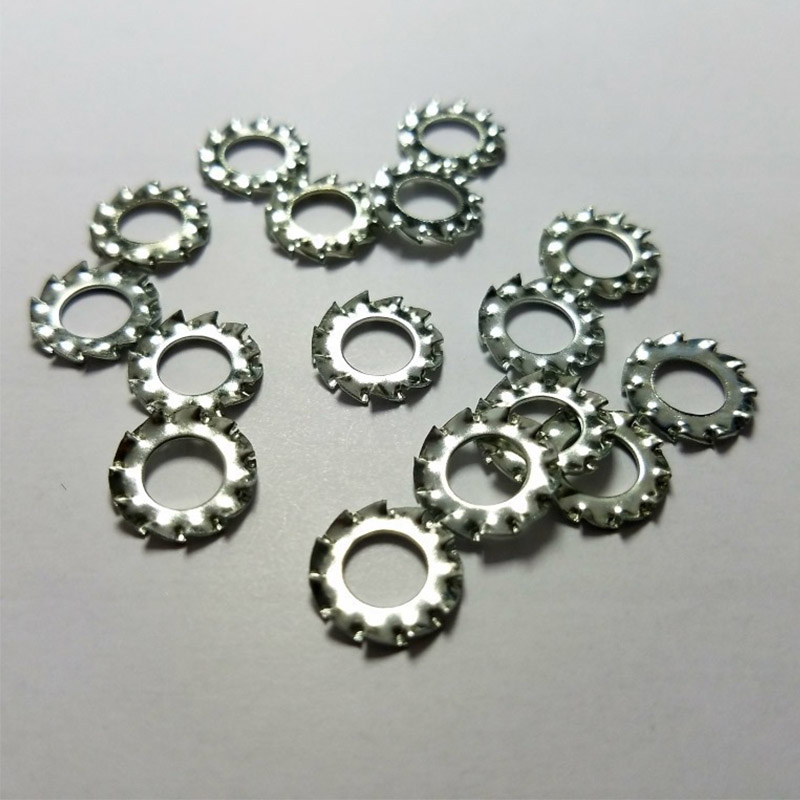

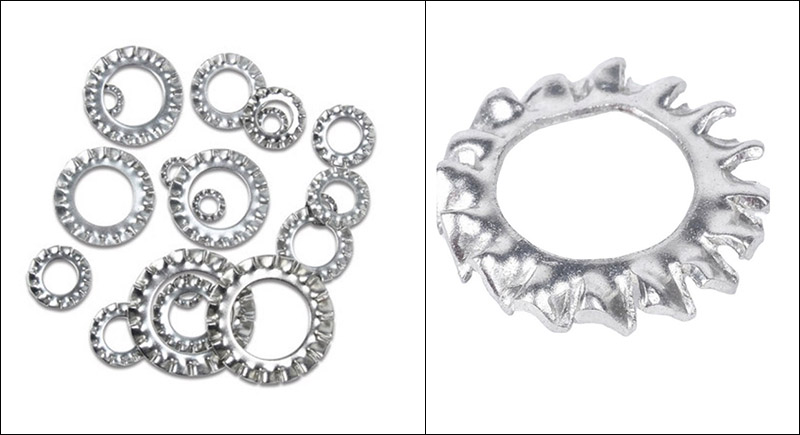

Lock Washers with Serrated Toothed

Pravilna namestitev zapornih podložk z nazobčanimi zobmi je ključnega pomena za zagotavljanje učinka proti popuščanju in električne prevodnosti.

（1）Očistite kontaktne površine

Odstranite olje, železne opilke, barvo ali oksidne plasti z dna vijakov ali matic in s površin obdelovancev.

（2）Potrdite smer podložke (najpomembneje)

Površina zoba mora biti obrnjena proti kontaktni površini glave vijaka ali matice, ravna površina pa mora biti obrnjena proti zunanji strani obdelovanca.

Obratna namestitev bo povzročila: Zobje se ne morejo zaskočiti in popolnoma izgubijo funkcijo proti zrahljanju.

(3) Namestite podložko. Postavite podložke z nazobčanimi zobmi pod glavo ali matico vijaka in jo poravnajte na sredini vijaka.

(4) Najprej zategnite z roko Ročno sukajte vijak ali matico, dokler se podložka rahlo ne dotakne površine dela. Zobje v tem trenutku ne bodo popolnoma zagrizli.

(5) Zategnite s standardnim navorom. Uporabite momentni ključ, da zategnete vijak in matico v skladu s standardnimi zahtevami za navor. Zobje podložke se bodo med zategovanjem sami pogreznili v površino, navora ni treba znova prilagajati. Ne uporabljajte udarnega ključa s pretirano silo, sicer lahko zobje zdrsnejo in zaporne podložke z nazobčanimi zobmi se deformirajo.

(6) Preverite po namestitvi. Če se uporablja za električno ozemljitev, po privijanju preverite upor med vijakom in obdelovancem z multimetrom, da zagotovite stabilno prevodnost. Vrednost upora mora biti blizu 0 Ω.

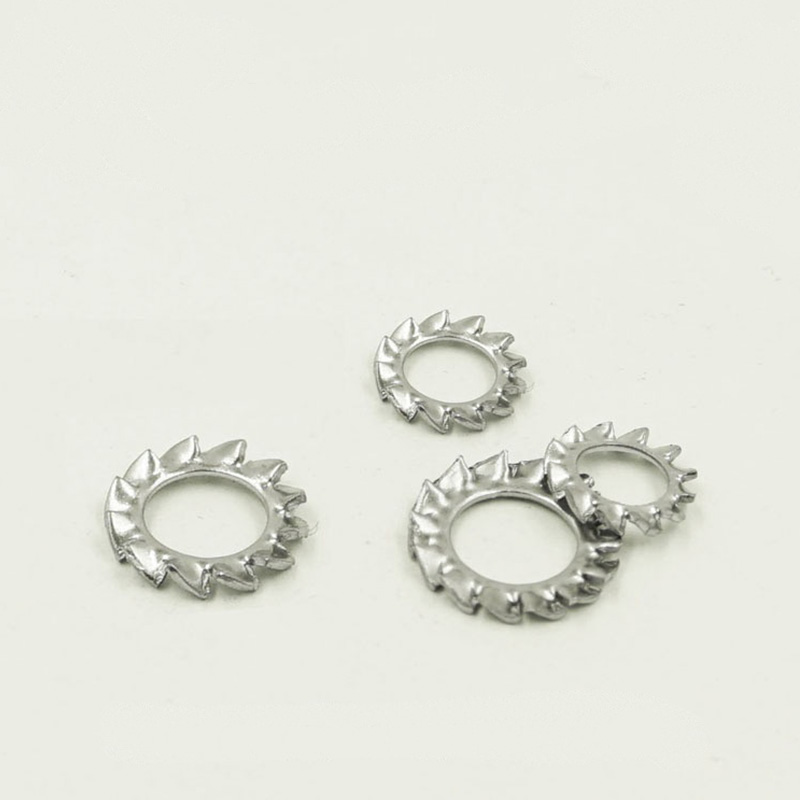

Lock Washers with Serrated Toothed

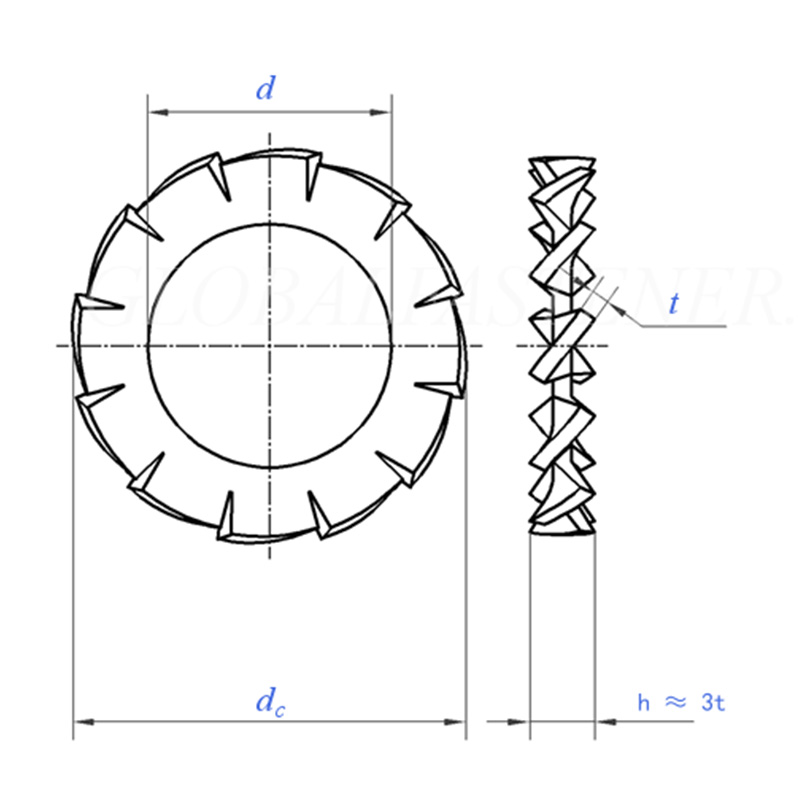

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominalna velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominalna velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Število zob	min	9	9	9	9	10	11	11	12	14	14
na 1000 enot kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Za nazivni premer navoja		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominalna velikost	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominalna velikost	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Število zob	min	16	16	18	18	18	20	20	20	22	22
na 1000 enot kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Za nazivni premer navoja		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
