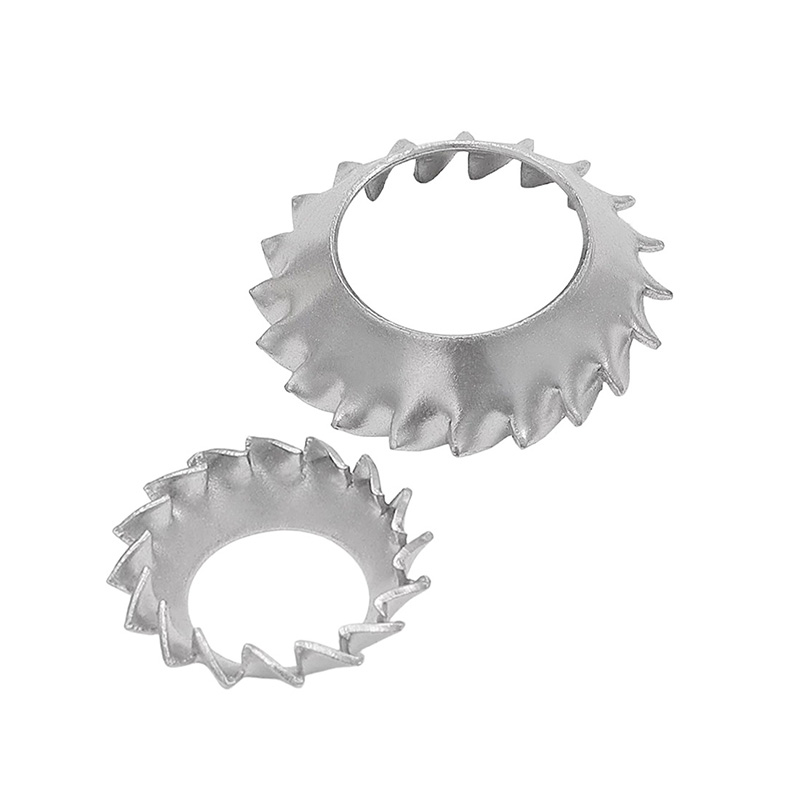

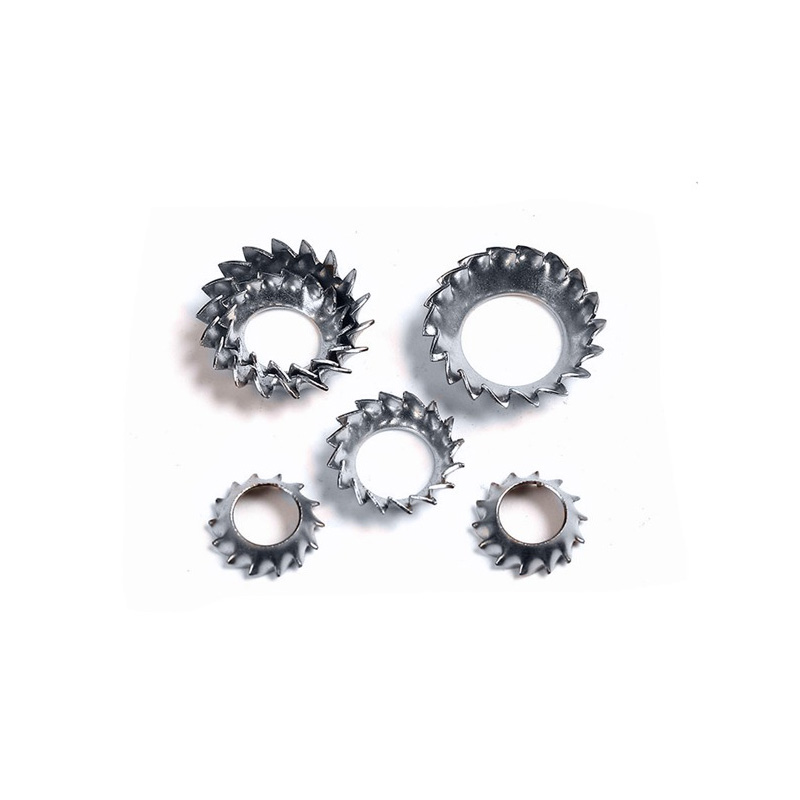

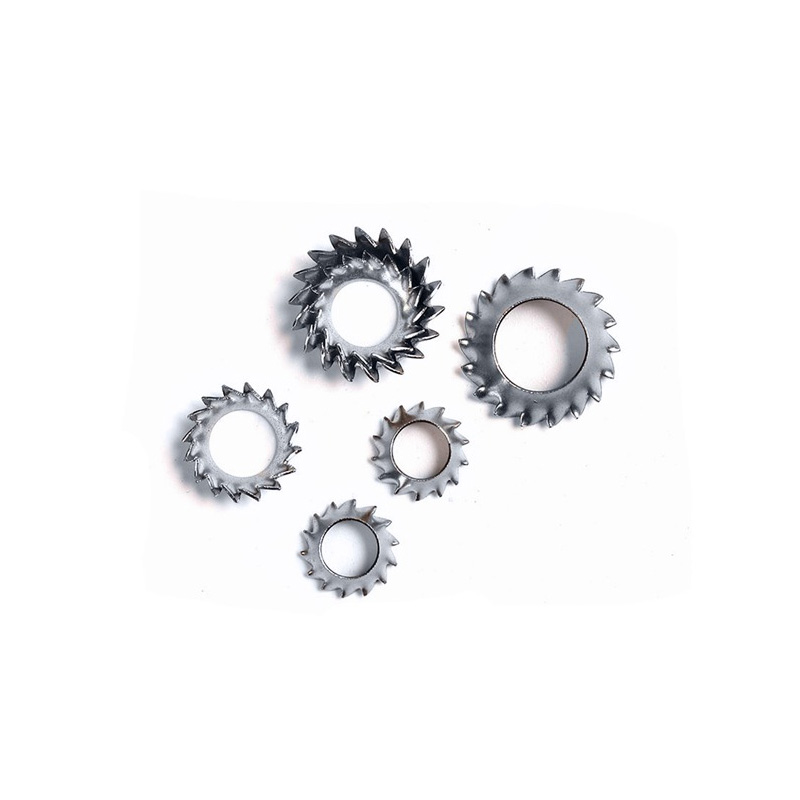

Zunanje nazobčane konične podložke

Prednapetost stožčaste vzmeti

Stožčaste podložke z zunanjimi zobmi so v prostem stanju v obliki plitke posode (konične) in imajo določeno naravno višino.

Ko se je začelo zategovanje, je bila podložka potisnjena v vdolbino in stožčasta struktura se je postopoma sploščila.

Sploščena podložka kljub temu, da je stisnjena, vedno stremi k vrnitvi v svojo prvotno stožčasto obliko in tako nenehno ustvarja aksialno prožno silo.

Ta elastična sila deluje med glavo vijaka in obdelovancem, ohranja konstantno prednapetost navoja in kompenzira majhne reže, ki nastanejo zaradi toplotnega raztezanja, obrabe ali deformacije materiala.

Mehanska ključavnica za zunanje zobe

Na zunanjem obodu nazobčanih koničnih zapornih podložk z zunanjimi zobmi je vrsta ostrih radialnih zob.

Ko je podložka sploščena, se ti zunanji zobje zagrizejo v površino obdelovanca in ustvarijo več mehanskih prijemov.

Ko zobje zagrizejo, je to enakovredno dodajanju upora proti vrtenju med podložko in obdelovancem.

Ta mehanski zaklepni mehanizem se lahko učinkovito upre zrahljanju, ki ga povzročijo vibracije, udarci in dinamične obremenitve.

Vgrezno poravnano prileganje

Stožčasta površina nazobčanih stožčastih zapornih podložk z zunanjimi zobmi se ujema s stožčasto površino standardne ugreznjene glave vijaka.

Po namestitvi je podložka v celoti vstavljena v vdolbino obdelovanca, glava vijaka pa je poravnana s površino obdelovanca ali nekoliko nižje od nje.

To zagotavlja, da je montažna površina gladka in ravna, brez izboklin in ne povzroča nelagodja ob dotiku, ne moti drugih komponent in ne vpliva na zajetje med zobmi in obdelovancem.

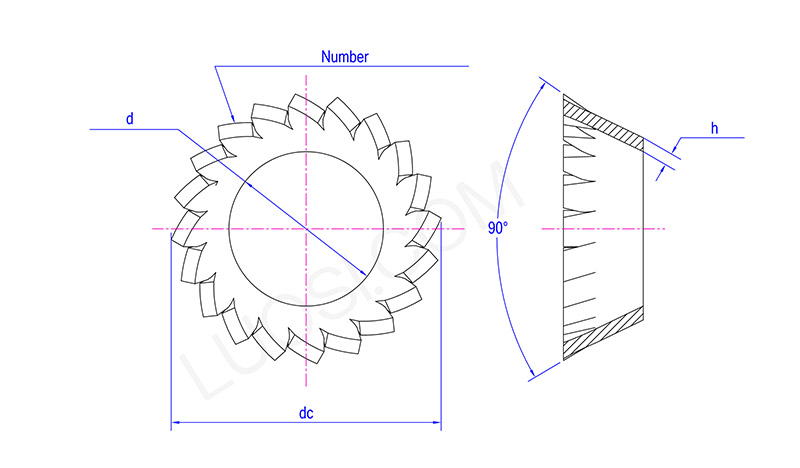

pon	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d maks	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Število Število zob min	10	12	12	14	14	16	18	20	26	28	30

Odgovor na pogosto zastavljena vprašanja

（1）Ali sta trdota in navor stabilna?

Vse stožčaste podložke z zunanjimi zobmi so izdelane s toplotno obdelavo. Trdota, elastičnost in zaklepni moment ostanejo stabilni pri serijskih naročilih.

（2）Ali ponujate brezplačne vzorce?

O: Ponujamo lahko brezplačne standardne vzorce, kupec mora nositi samo stroške prevoza.

（3）Kakšna je vaša MOQ za standardne velikosti in velikosti po meri?

Standardne velikosti podpirajo majhna poskusna naročila. Nestandardni predmeti po meri potrebujejo majhno MOQ, sprejemamo naročilo vzorcev in množično proizvodnjo.
