Podložke z zunanjimi nazobčani

Vzorec Xiaoguo® External serrations Lock Washer lahko zagotovi koristno električno ozemljitev. Zunanji zobje tesnila lahko med uporabo opraskajo oksidno plast ali prevleko, kar ustvari stabilno kovinsko kontaktno pot, ki se lahko uporablja za povezavo električnih omaric.

Pošlji povpraševanje

Opis izdelka

Material zunanjih nazobčanih zapornih podložk neposredno določa njihovo vpenjalno silo, sposobnost preprečevanja rje in uporabno okolje.

（1）Vzmetno jeklo

Običajne stopnje: 65Mn, C67S, SK5

Trdota: HRC 40–50

Značilnosti: Elastičnost je najboljša, ugrizna sila pa najmočnejša; zobje so ostri in lahko globoko prodrejo v kovinsko površino; cena je nizka, razmerje med stroški in zmogljivostjo pa visoko.

Slabosti: golo jeklo je nagnjeno k rjavenju in zahteva površinsko obdelavo; ni primeren za vlažna ali korozivna okolja.

Veljavni scenariji: Zunanje nazobčane zaporne podložke iz vzmetnega jekla so primerne za splošno industrijo, avtomobile, mehanske sestave in suha notranja okolja.

Površinska obdelava premaza: galvanizacija (notranja), Dacromet (zunanja)

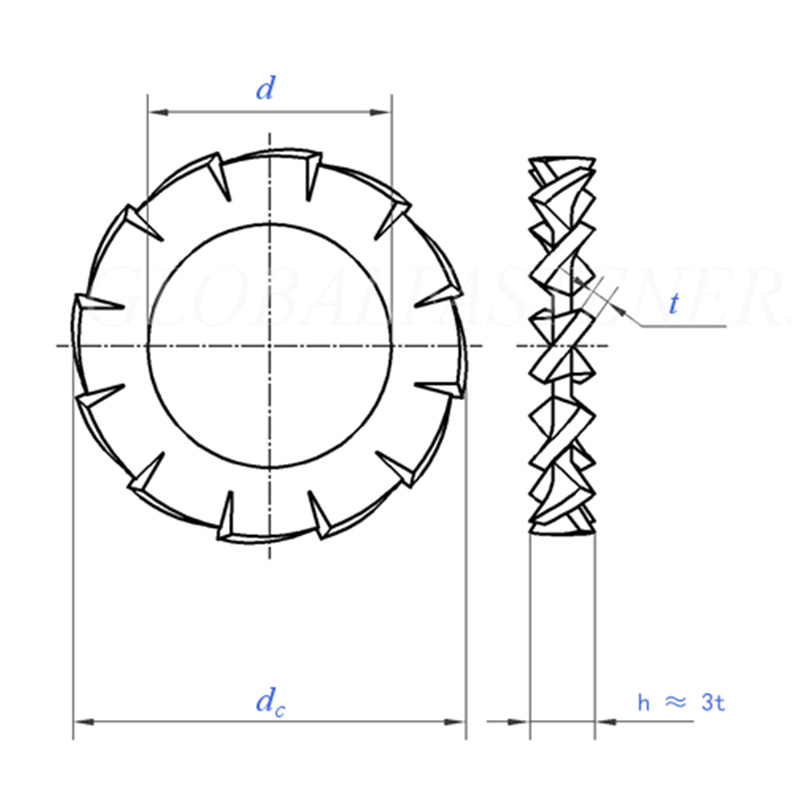

External Serrations Lock Washers

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominalna velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominalna velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Število zob	min	9	9	9	9	10	11	11	12	14	14
na 1000 enot kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Za nazivni premer navoja		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominalna velikost	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominalna velikost	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Število zob	min	16	16	18	18	18	20	20	20	22	22
na 1000 enot kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Za nazivni premer navoja		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（2）Nerjaveče jeklo

①A2 (nerjaveče jeklo 304)

Trdota: približno HRC 25–35 (mehkejša od vzmetnega jekla)

Značilnosti: univerzalna odpornost proti koroziji, dobra sposobnost preprečevanja rje; nerjavno; ni potrebe po dodatnem premazu; ugrizna sila ni tako močna kot pri vzmetnem jeklu, vendar zadostuje za splošne vibracije.

Scenariji uporabe: vlažna okolja, oprema za hrano, medicinske naprave, splošno preprečevanje rje v zaprtih prostorih in na prostem

②A4 (nerjaveče jeklo 316)

Trdota: približno HRC 25–35

Značilnosti: Vsebuje molibden, bolj odporen proti koroziji s kloridnimi ioni, odporen na slano meglo, odporen na morsko vodo, odporen na kemikalije ； Cena je 30-50 % višja od 304.

Veljavni scenariji: Zunanje nazobčane zaporne podložke iz nerjavečega jekla 316 so primerne za pomorski inženiring, ladje, obalne objekte in kemične tovarne.

（3）Fosforjev bron

Oznaka: CuSn8, PB

Trdota: Približno HRC 20–30 (spodnja)

Lastnosti: Ne proizvaja isker (odporen proti eksploziji); nemagnetno; dobra prevodnost; odporen proti koroziji (vendar ne tako dober kot 316); nizka trdnost, ni primeren za visoke obremenitve.

Veljavni scenariji: Okolje, varno pred eksplozijo, električna ozemljitev, instrumenti, občutljivi na magnetizem

（4）Medenina

Številka modela: H62, H65

Trdota: nizka (približno HRC 10–20)

Značilnosti: Prevoden, toplotno prevoden; zlate barve, dekorativne; odpornost proti rji je povprečna; imajo nizko trdnost, zobje so nagnjeni k obrabi.

Veljavni scenariji: nizkonapetostni električni, vodovodni, pnevmatski konektorji, okrasni sklopi

pogosta vprašanja

（1）Kakšna je najvišja temperatura za zunanje zobate podložke?

Vzmetno jeklo s pocinkanjem je na splošno primerno za temperature od -20°C do +120°C; iz nerjavečega jekla A2/A4 se lahko uporablja do -200°C do +300°C.

（2）Kateri material je najboljši za električno ozemljitev?

Ozemljitev zahteva, da zobje lahko predrejo barvo ali plast oksida, da tvorijo prevodno pot. Uporabite lahko nerjavno jeklo A2/A4 in fosforjev bron.

（3）Ali imajo zunanje nazobčane zaporne podložke magnetne lastnosti?

Vzmetno jeklo je magnetno, medtem ko nerjavno jeklo A2/A4 skoraj nima magnetizma (po hladni obdelavi ima lahko šibek magnetizem), fosforni bron in medenina pa sta popolnoma nemagnetna.
