Konične podložke z vgreznjenim zunanjim zobom

Stožčaste zaporne podložke z vgreznjenimi zunanjimi zobmi tovarne Xiaoguo® imajo vgrajeno vdolbino. Ko jih vstavite, sedijo na ravni ali pod površino dela, tako da je celotna zunanja stran gladka in ravna.

Pošlji povpraševanje

Opis izdelka

Te stožčaste zaporne podložke z vgreznjenim zunanjim zobom so stožčasti zaklepni obroči z ugreznjenim profilom in zobmi okoli zunanjega roba. Pogreznjena oblika jim omogoča, da se prilegajo naravnost v vdolbine za montažo, tako da je glava vijaka poravnana s površino dela ali pod njo. Ko zategnete vijak, stožčasti del potisne nazaj z enakomernim pritiskom vzmeti, zunanji zobje pa zagrizejo v osnovni material. To preprečuje, da bi se pritrdilni element zrahljal, ko stvari vibrirajo ali se premikajo pod obremenitvijo.

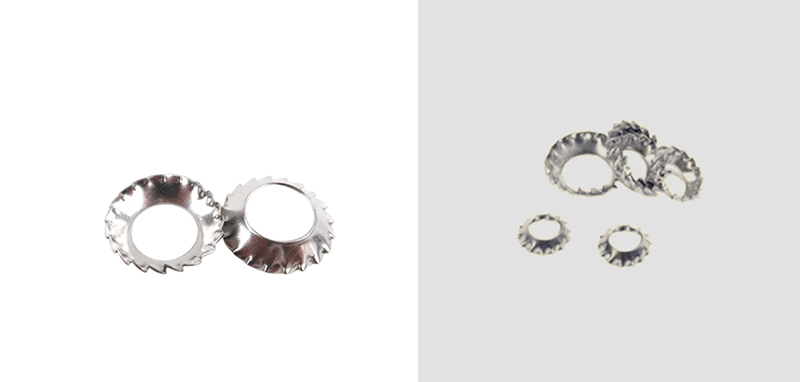

Countersunk External Tooth Serrated Conical Lock Washers

Navodila za namestitev

Tukaj je vodnik za namestitev stožčastih zapornih podložk z vgreznjenim zunanjim zobom. Uporabite ga lahko kot referenco za svojo operacijo.

（1）Specifikacije izbire

Uskladite ustrezne notranje in zunanje premere stožčastih zapornih podložk z vgreznjenim zunanjim zobom in specifikacijami vijakov z vgreznjeno glavo. Specifikacije morajo biti dosledne, da ne bi bile prevelike ali premajhne, kar lahko vpliva na prileganje in učinek proti zrahljanju.

（2）Smer namestitve (ključna točka)

Konična konveksna površina + zunanja površina zoba, obrnjena proti glavi vijaka

Ravna zadnja površina mora biti tesno pritrjena na površino pločevine obdelovanca

Ne nameščajte v obratni smeri. Namestitev v obratni smeri bo izgubila funkcijo elastičnega predzategovanja in zaklepanja površine zob.

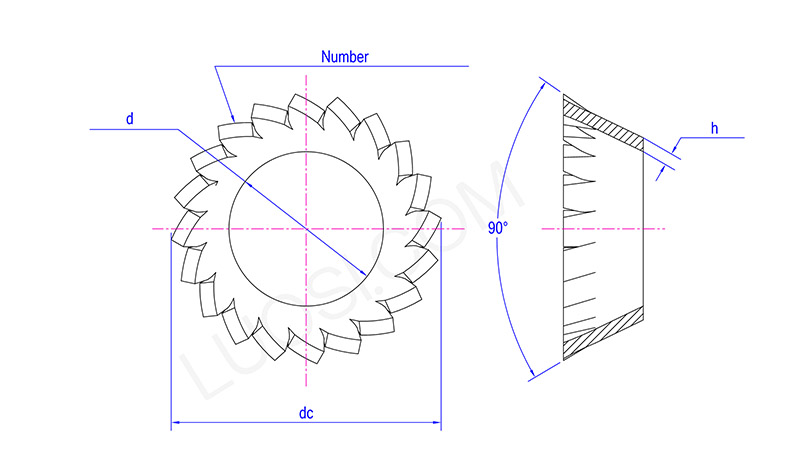

Countersunk External Tooth Serrated Conical Lock Washers

pon	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d maks	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Število Število zob min	10	12	12	14	14	16	18	20	26	28	30

(3) Pravilno poravnajte podložko

Potisnite stožčaste podložke z vgreznjenim zunanjim zobom na ugreznjeni vijak, nato pa vstavite celoten komplet v pritrdilno luknjo. Notranji konus podložke se bo sam poravnal, da bo ustrezal kotu glave vijaka.

(4) Najprej ročno zategnite

Začnite z vrtenjem vijaka z roko. Držite ga ravno ob podložki in se prepričajte, da je raven – brez nagibanja.

(5) Zategnite na standardni navor

Uporabite ključ in zategnite na običajni navor. Stisnite ga ravno toliko, da se stožec nekoliko splošči, tako da ustvari nekaj vzmetne napetosti, in pustite, da zunanji zobje nežno zagrizejo v površino.

(6) Nekaj stvari, na katere morate biti pozorni

Ne zategnite preveč – držite se priporočenega navora. Za udarjanje s kladivom ne uporabljajte udarnega ključa.

Nikoli ne zlagajte podložk – uporabite samo eno na vijak. Njihovo zlaganje ustvari neenakomeren pritisk, ukrivi podložko in uniči njeno sposobnost zaklepanja.
