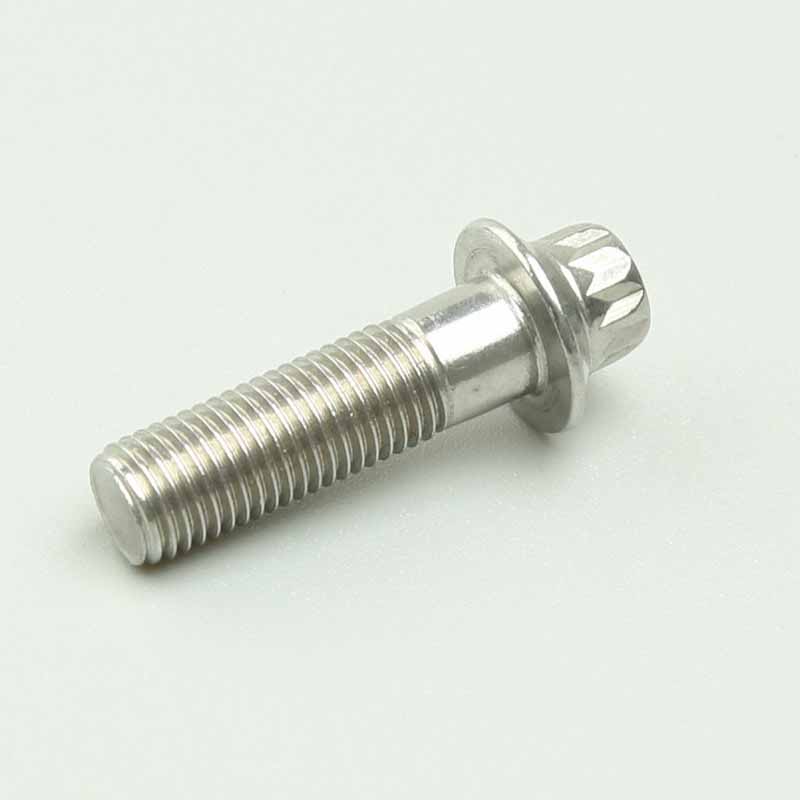

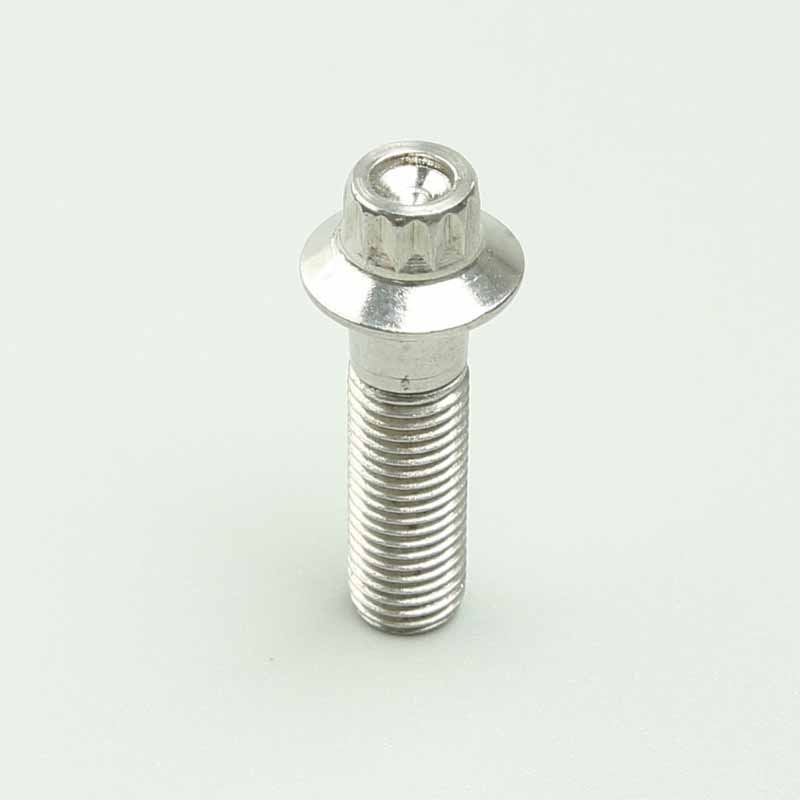

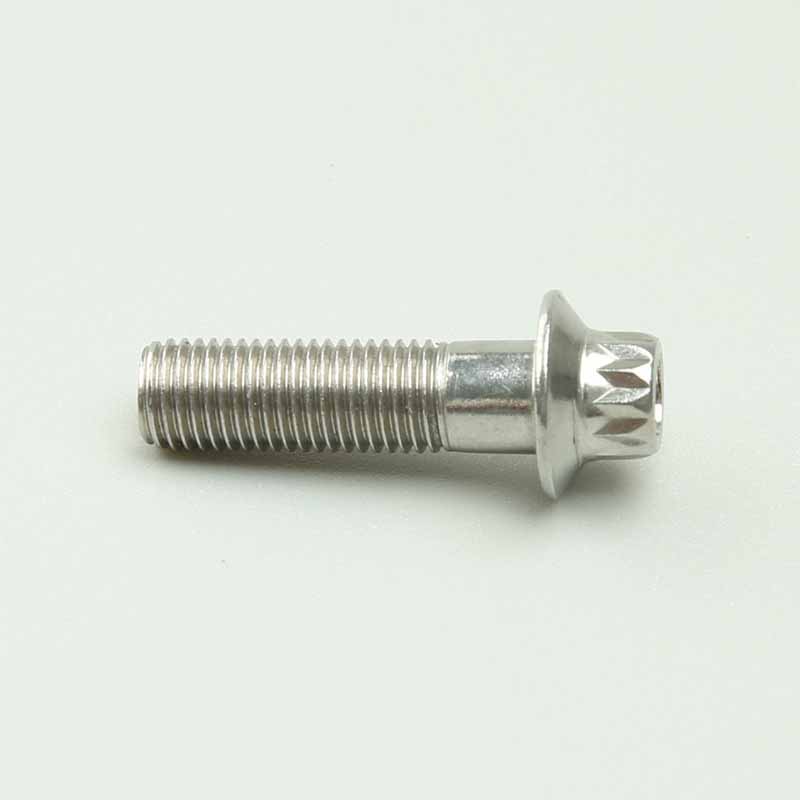

Vijaki s prirobnico tipa B 12 Piont

Vijaki s piontsko prirobnico tipa B 12 so posebej zasnovani za projekte, ki zahtevajo dodatno stabilnost. Lažje ga nadzorujete pri zategovanju. Podnožje prirobnice lahko porazdeli pritisk in prepreči poškodbe. Podjetje Xiaoguo® ima bogato zalogo. Kontaktirate nas lahko kadarkoli.

Pošlji povpraševanje

Opis izdelka

Tip B 12 piont prirobnični vijakiimajo 12 vogalov na glavi in prirobno ploščo na dnu. Lažje se zategne in manjša je verjetnost, da bo zdrsnil. Prirobnica na dnu je kot majhno tesnilo, ki lahko poveča kontaktno površino s fiksnim predmetom in izpolnjuje različne zahteve glede namestitve.

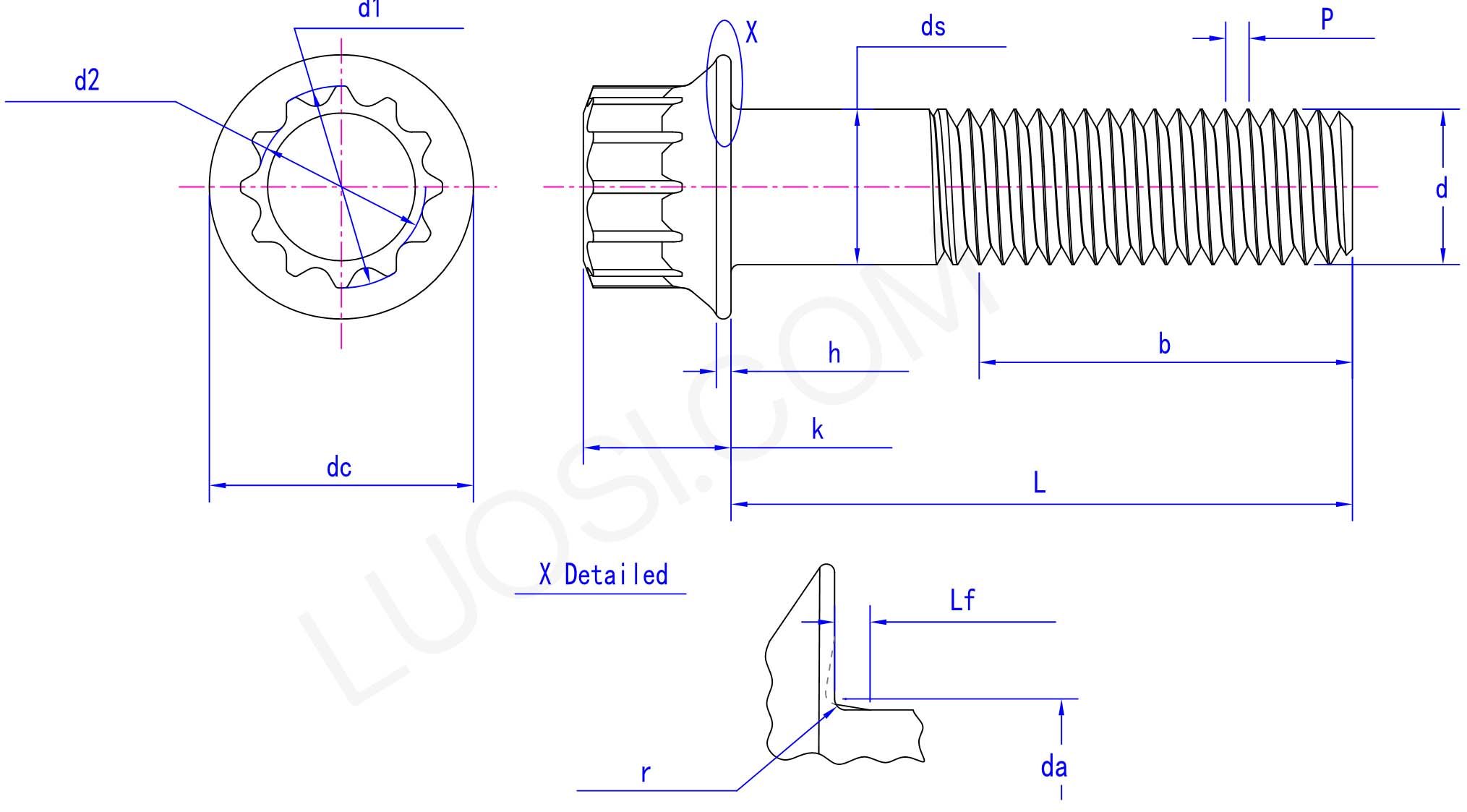

Parametri izdelka

pon	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds maks	5	6	8	10	12	14	16	20
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
dc maks	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
h min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k maks	5	6	8	10	12	14	16	20
d1 maks	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 maks	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da max	5.6	6.7	8	11	13	15	17.5	22
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
Lf min	0.7	0.8	1	1	1	1	1.6	2.1
r min	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Aplikacija

12-točkovni vijaki tipa B so primerni za ultra nizke rokave. Zasnova s plitko glavo je primerna za situacije, ko standardnih vijakov prirobnice ni mogoče zategniti, kot so ozki motorni prostori ali kompaktne elektronske naprave. Prirobnice se še vedno lahko uporabljajo kot vgrajena tesnila. Uporablja se lahko za motorje tekočih trakov ali podstavke črpalk brez zapornih tesnil.

Tip B 12 striontvijaki se uporabljajo za montažo kmetijskih menjalnikov. Menjalnik kardanske gredi traktorja je dovzeten za blato in udarce. Lahko tesnijo prirobnice školjke v vseh letnih časih. Nazobčana spodnja površina prirobnice lahko pregrizne kovino in je bolj odporna na vibracije in zrahljanje kot gladka tesnila. Pri vzdrževanju na terenu uporabite 12-točkovne udarne tulke, da privijete te vijake.

Turbina se med delovanjem segreje in obarva rdeče. 12-točkovni vijaki tipa B lahko pritrdijo toplotno izolacijsko ploščo in se ne bodo zrahljali. Koeficient toplotnega raztezanja prirobnice se ujema s koeficientom izolacijske plošče iz nerjavečega jekla, kar lahko prepreči njeno zvijanje. V bližini izpušne cevi uporabite 12-točkovni ključ z ragljo. Ne uporabljajte ponovno - termično cikliranje bo oslabilo trdnost kovine. Če ga ni, se bo kabelski snop stopil.

Lastnosti izdelka

Tip B 12piontprirobnični vijaki imajo edinstveno strukturo. Edinstvena struktura 12 vogalov in prirobne plošče z 12 vogali omogoča natančnejše zategovanje. Plošča s prirobnico lahko tudi prepreči, da bi se vijaki zataknili v pritrjen material. Površina je bila dodatno pocinkanapovečati njegovo sposobnost proti rjavenju.

Type B 12-Piont flange screws
