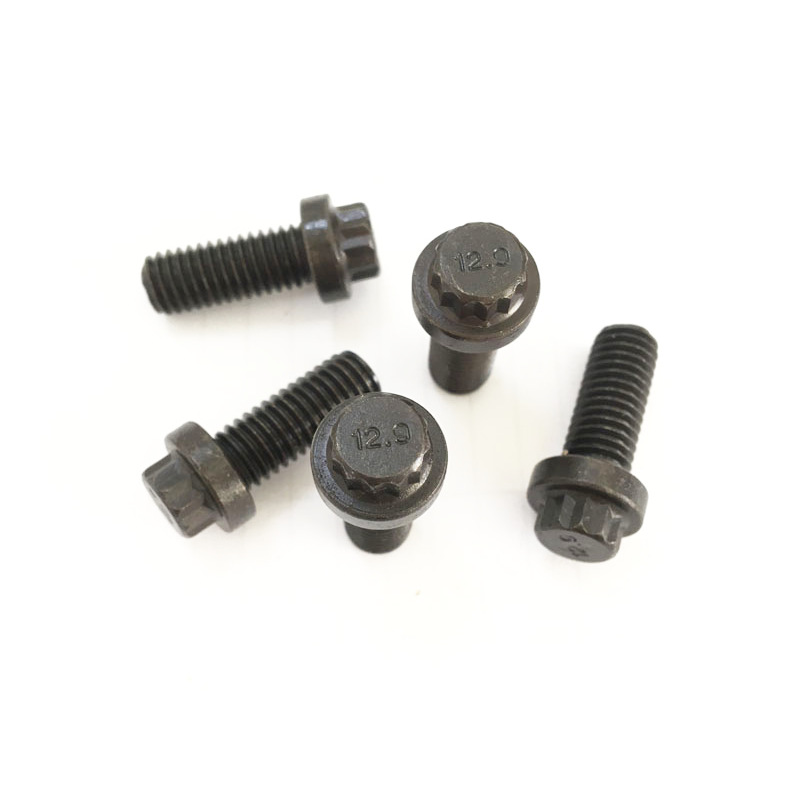

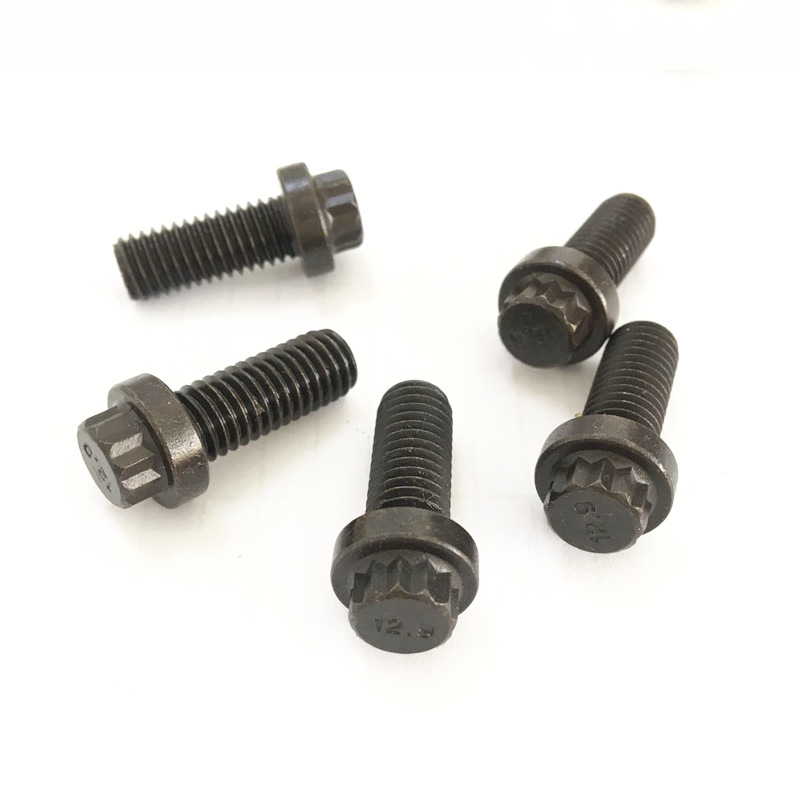

Trajektni vijaki 12 točk

Da bi se izognili dolgemu času dobave vijakov z velikim premerom M20 in več, so vijaki Xiaoguo® Ferry Bolts 12 točk opremljeni z rednimi zalogami M22, M24, M27 in M30. Največja dolžina doseže do 200 mm. Če jih stranke nujno potrebujejo, jih lahko dostavimo v 48 urah, kar skrajša čakalno dobo.

Pošlji povpraševanje

Opis izdelka

Pravilna uporaba

Za podaljšanje življenjske dobe Ferry Bolts 12 točk lahko pravilna uporaba učinkovito prepreči nekatere izgube izdelkov. Preberite naslednjo vsebino in izdelke uporabljajte v skladu z normami.

（1）Priprava navojnih lukenj

Očistite navoje: Pred namestitvijo odstranite oljne madeže, železne opilke, staro lepilo za navoje, rjo itd. iz lukenj za navoje.

Zaokroževanje vogalov odprtine: Prepričajte se, da je površina prirobnice 12-točkovnih vijakov popolnoma poravnana z ravnino obdelovanca, pri čemer se izogibajte morebitnim vrzeli.

Globina navojne luknje: pri jeklenih delih mora biti globina vpetja vsaj 1-kratnik premera navoja; za mehke materiale, kot so lito železo in aluminijeve zlitine, mora biti vsaj 1,5- do 2-krat večji od premera.

（2）Uporabite ustrezna orodja

Uporabiti je treba 12-kraki nasadni ali 12-kraki zvezdasti ključ. Strogo je prepovedana uporaba nasadnih šestrobih ali viličastih ključev.

Prepričajte se, da se velikost vtičnice natančno ujema z dimenzijo nasprotnega roba glave vijaka (na primer za M10 uporabite 12-mm vtičnico z 12 točkami).

（3）Uporabite momentni ključ za zategovanje korak za korakom

Zategnite v skladu s standardno priporočeno vrednostjo navora (glejte referenčni navor suhega navoja stopnje 12,9):

Specifikacija	Priporočen navor (N·m)	Specifikacija	Priporočen navor (N·m)
M6	12-15	5/16″	20-25
M8	28-32	3/8″	40-45
M10	55-65	7/16″	60-70
M12	95-110	1/2″	100-120
M14	150-170	9/16″	140-160
M16	230-260	5/8″	190-220

（4）Uporabite podložke (če je potrebno)

Ferry Bolts 12 točk je opremljen s površino prirobnice in običajno ne potrebuje podložke. Če pa namestitvena površina ni ravna, lahko dodate jekleno ploščato podložko, da zagotovite popoln stik površine prirobnice. (Debelina podložke ne sme presegati 1 mm.)

（5）Proti grizenju (iz nerjavečega jekla)

Material iz nerjavečega jekla je nagnjen k luščenju, če ga zategnete pri visoki hitrosti ali velikem navoru. Pred montažo je treba na navoje nanesti sredstvo proti sprijemanju.

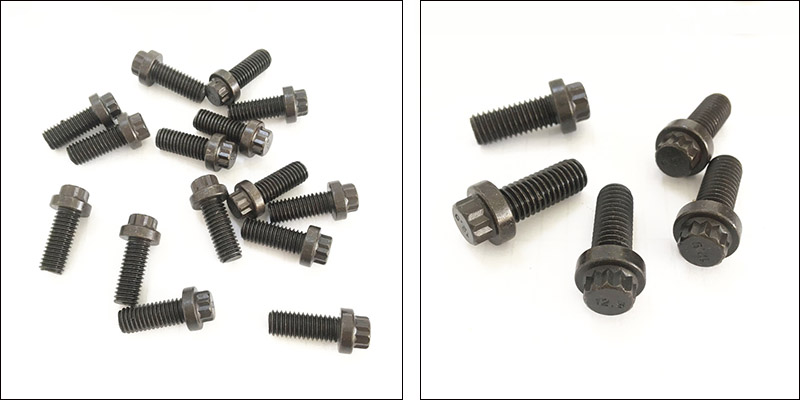

Ferry Bolts 12 Points

Posebne zahteve za skladiščenje materiala

Za poseben material Ferry Bolts 12 točk smo povzeli tudi naslednje informacije, v upanju, da vam bomo v pomoč.

（1）Nerjaveče jeklo: Ne mešajte z izdelki iz ogljikovega jekla. Prostor za shranjevanje mora biti čist in brez železnih opilkov.

（2）Titanova zlitina: Izogibajte se stiku s klorom, fluorom in drugimi halogeni; ne pridejo v neposredni stik z nerjavnim jeklom, da preprečijo elektrokemično korozijo.

（3）Aluminijeva zlitina: Izogibajte se stiku z močnimi kislinami in močnimi alkalijami; površinsko anodizirane izdelke je treba zaščititi pred praskami.

（4）Medenina: Izogibajte se stiku s plinom amoniakom (ki lahko povzroči razpoke zaradi napetostne korozije).

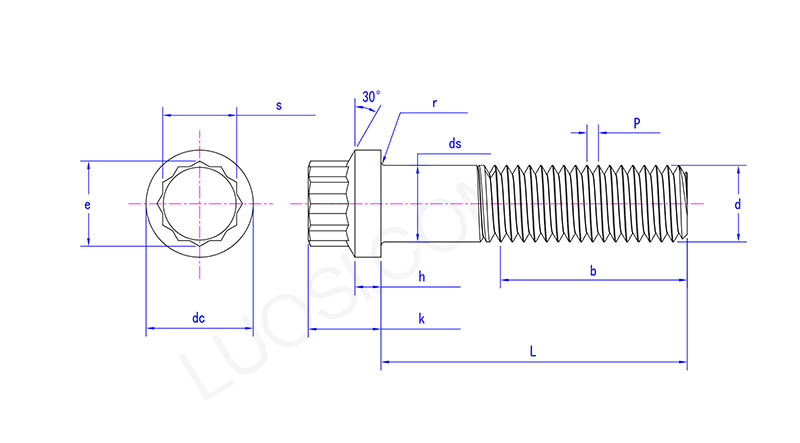

Ferry Bolts 12 Points

pon	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
