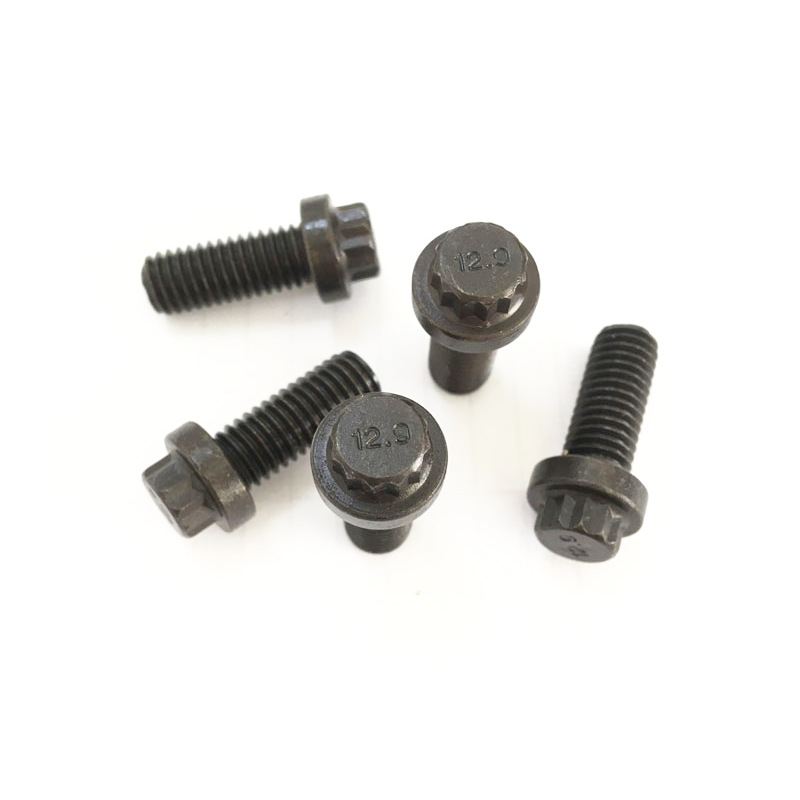

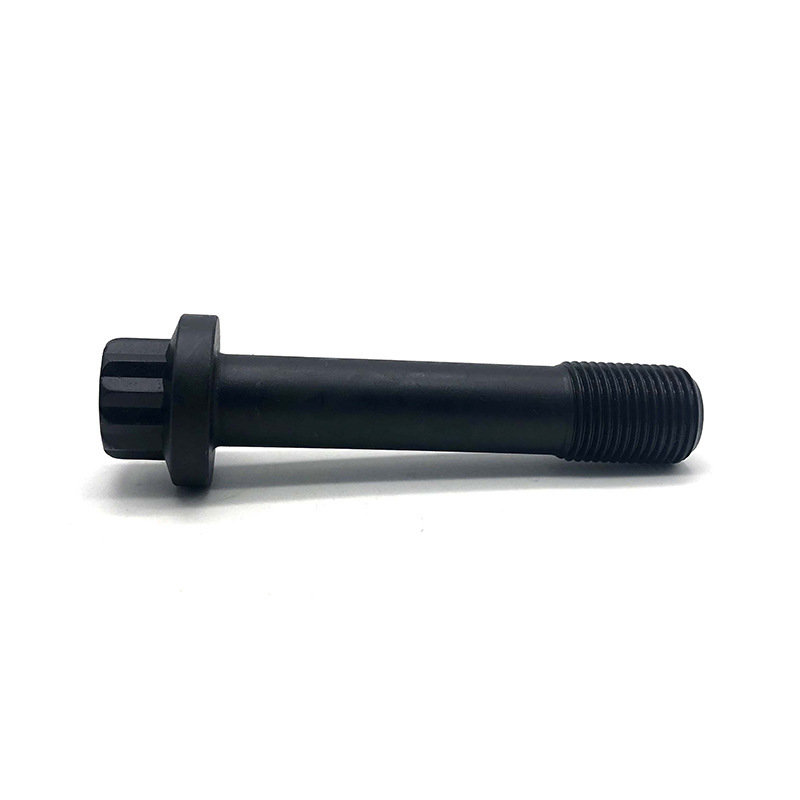

12 Vijak s prirobnico

Vijak Xiaoguo® s prirobnico z 12 zlepki ima 12-točkovno zasnovo glave, ki se popolnoma ujema z obročastim ključem. Tudi v zaprtem prostoru ga je še vedno mogoče upravljati. V primerjavi s šesterokotno glavo， se delovni prostor zmanjša za 50 %. Pridite in se pozanimajte o vzorčni ceni, da izkusite hitro namestitev.

Pošlji povpraševanje

Opis izdelka

Uvod v materiale

Izbira materiala za vijake z 12 zlepkami je zelo raznolika in spada predvsem v štiri kategorije: ogljikovo jeklo, legirano jeklo, nerjavno jeklo in posebne zlitine. Izbira materiala je odvisna od vaših posebnih zahtev glede trdnosti, odpornosti proti koroziji, delovne temperature in stroškov.

（1）Ogljikovo jeklo

Ogljikovo jeklo je najbolj razširjena in stroškovno učinkovita možnost. Z različnimi postopki toplotne obdelave (kaljenje + popuščanje) je mogoče doseči različne stopnje trdnosti od 4,8 do 12,9, da se izpolnijo različne zahteve glede obremenitev. Primeren je za splošno industrijo, avtomobilske strukture, gradbeništvo in splošne stroje.

(2) Legirano jeklo

Z dodajanjem elementov, kot so krom, molibden in nikelj, ogljikovemu jeklu in nato z natančno toplotno obdelavo je mogoče mehanske lastnosti jekla znatno izboljšati. Trdnost je izredno visoka in ima odlično odpornost na utrujenost in odpornost na udarce. 12-prirobnični vijaki iz legiranega jekla se pogosto uporabljajo v avtomobilskih sistemih vzmetenja, notranjosti motorjev, vijakih stolpov vetrnih turbin in težkih gradbenih strojih.

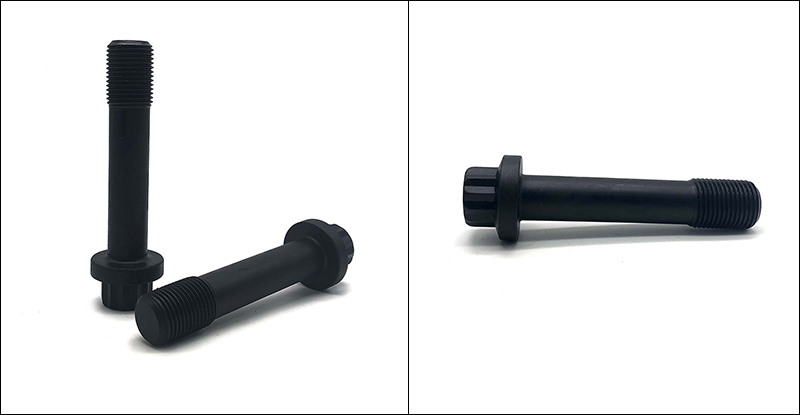

12 Spline Flange Screw

（3）Nerjaveče jeklo

Glavna prednost nerjavečega jekla je njegova inherentna odpornost proti koroziji. Med njimi je 304 (A2) najpogostejši tip in je primeren za predelavo hrane in splošna zunanja okolja; medtem ko je bil 316 (A4) posebej zasnovan z dodajanjem molibdena, zaradi česar je 12-spline vijak s prirobnico še posebej primeren za okolja z visoko vsebnostjo slanega pršenja in zelo korozivna okolja, kot so ocean, obalna območja ali kemične tovarne itd.

（4）Posebna zlitina

Posebni materiali iz zlitin vključujejo krom-molij, ti, zlitine, odporne na visoke temperature, aluminijeve zlitine, medenino itd. Zasnovani so tako, da izpolnjujejo posebne zahteve strank glede zmogljivosti, kot so odpornost na visoke temperature, lahka teža, prevodnost in nemagnetizem. Predvsem za posebna industrijska področja, kot so vesoljska, dirkalna, medicinska, petrokemična in električna.

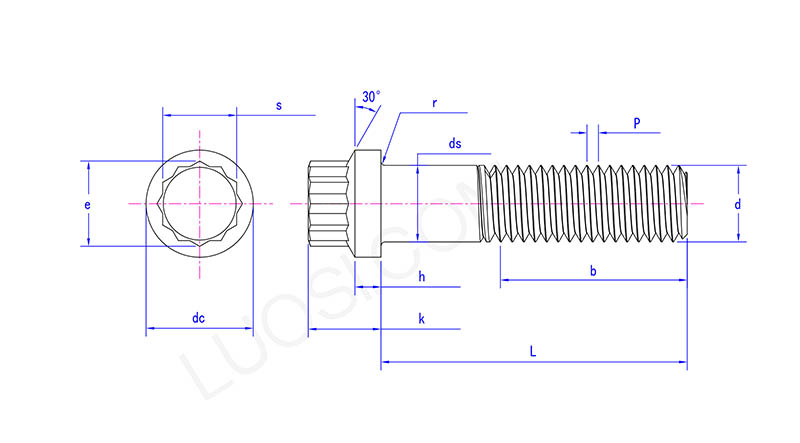

12 Spline Flange Screw

pon	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Stopnja učinkovitosti in natezna trdnost

Stopnja zmogljivosti je glavni indikator, ki določa trdnost vijaka s prirobnico z 12 zlepki. Skupne stopnje učinkovitosti in njihove ustrezne natezne trdnosti so naslednje:

（1）8.8 razred: Najmanjša natezna trdnost je približno 800 MPa (približno 116.000 psi), kar spada v srednje visoko trdnostno območje in se najpogosteje uporablja.

（2）10.9 razred: Najmanjša natezna trdnost je približno 1000 MPa (približno 145.000 psi), kar je primerno za scenarije, ki zahtevajo visoko trdne povezave.

（3）12.9 razred: Najmanjša natezna trdnost je približno 1.220 MPa (približno 177.000 psi), kar je ena najvišjih ravni trdnosti med legiranimi jekli.

（4）Mandarinski razred 5: Natezna trdnost je približno 120.000 psi, kar je enakovredno metričnemu razredu 8,8.

（5）Ameriški standardni razred 8: Natezna trdnost je približno 150.000 psi, kar je enakovredno metričnemu razredu 10,9.
