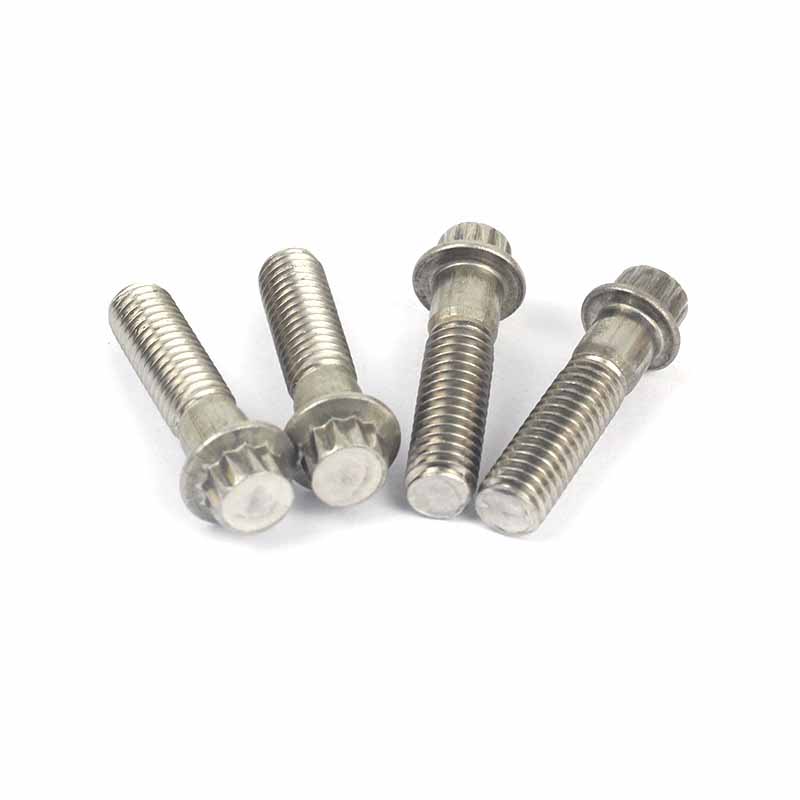

12-točkovni vijak s prirobnico tipa A

12-točkovni vijaki s prirobnico tipa A so pritrdilni elementi z 12 vogali na glavi s površino prirobnice. Imajo veliko stičnih točk in jih ni enostavno zdrsniti, ko jih zategnete z orodjem. Vijaki, ki jih proizvaja tovarna Xiaoguo®, so vzdržljivi in lahko prenesejo težke delovne pogoje. Naročilo lahko oddate kadarkoli.

Pošlji povpraševanje

Opis izdelka

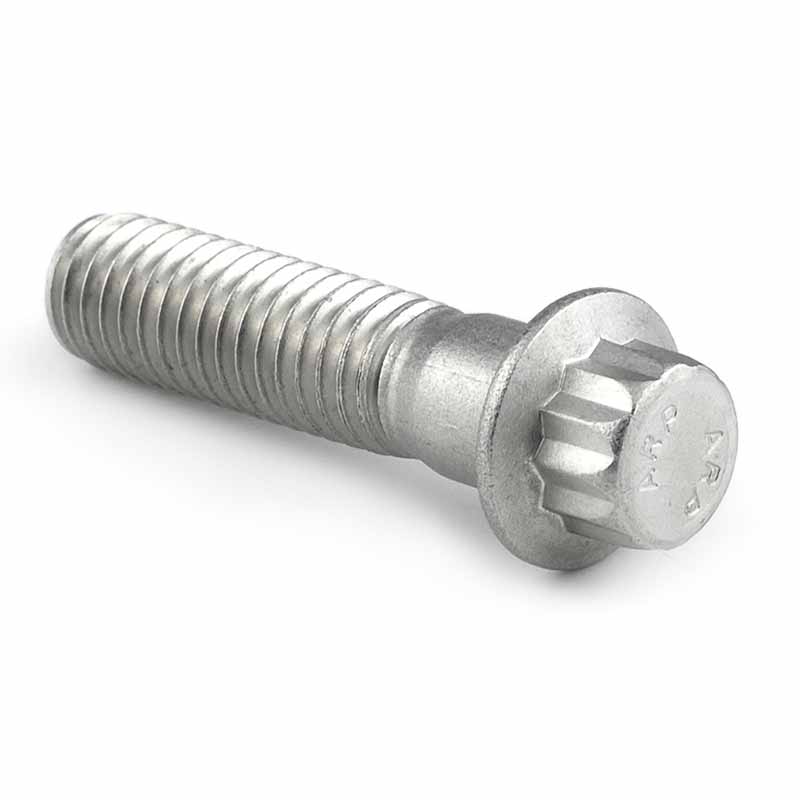

Vijak s prirobnico z 12 točkami tipa A ima 12 vogalov na glavi in se lahko uporablja v povezavi z namenskim 12-kotnim nasadnim ključem. Pod glavo vijaka je plošča s prirobnico. Telo palice je cilindrično in ima stopničasto strukturo z gladkimi deli palice in polno navojnimi deli.

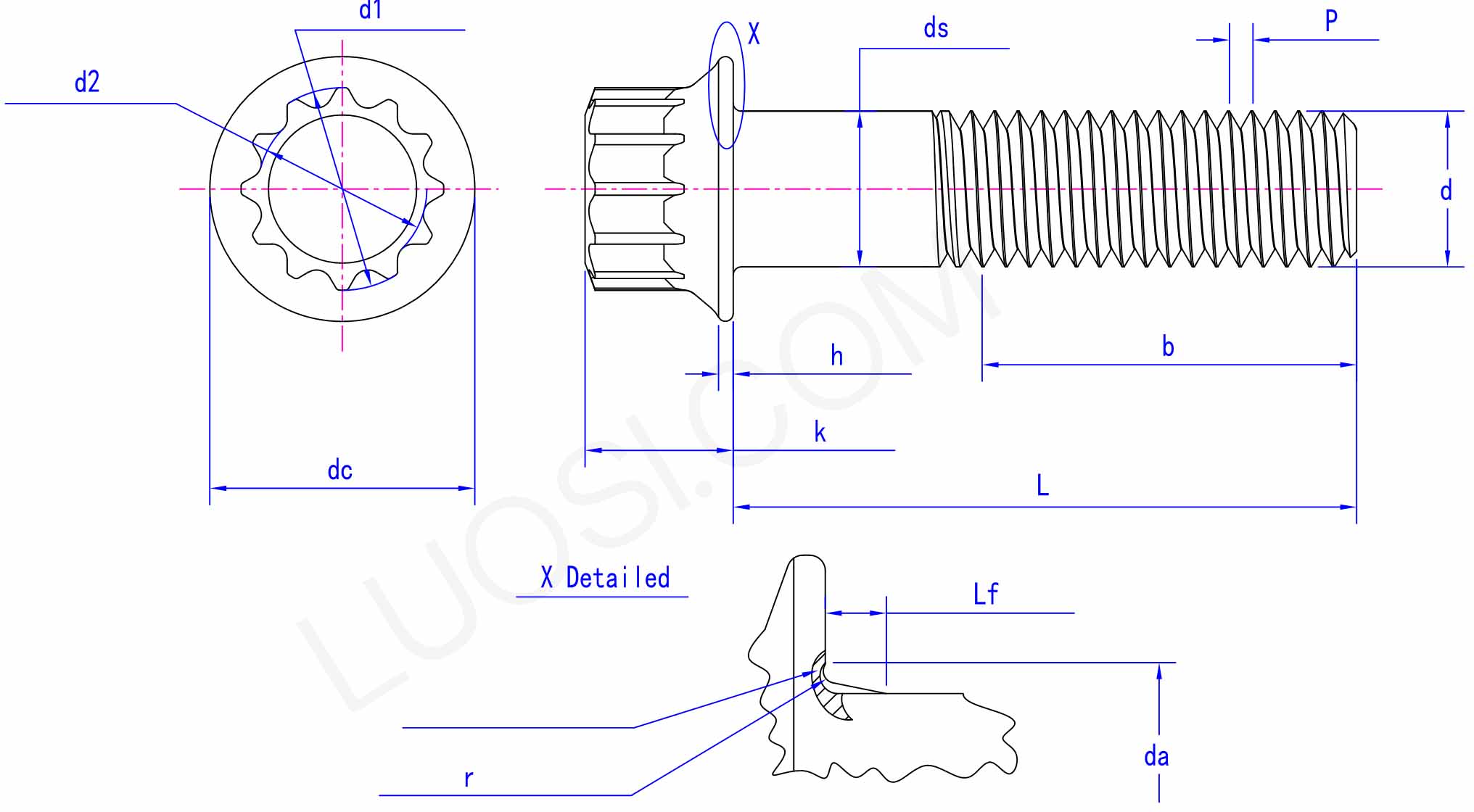

Type A 12 Point Flange Screw

Lastnosti

Prirobnični vijaki tipa A z 12 piontami zahtevajo posebne tulke. Teh 12 zasnov tulcev vam omogoča, da jih privijete v ozke prostore, kjer jih drugi vijaki ne morejo. Vgrajena prirobnica deluje podobno kot tesnilo in vam prihrani dodaten del. Zelo je primeren za ozke motorne prostore ali nadzorne plošče.

12-točkovni prirobnični vijaki tipa A lahko pospešijo hitrost montaže. Zasnova prirobnice ne zahteva ločenega tesnila, 12-kotna pogonska enota pa je bolj sposobna sprejeti puše pod več koti kot šesterokotni vijaki. Za proizvodne linije, ki izdelujejo električne naprave ali stroje, je hitrost višja.

Vijaki tipa A 12-piont lahko preprečijo popuščanje zaradi tresljajev. Prirobnica poveča trenje s površino. Uporablja se lahko za črpalke, kompresorje ali katere koli komponente, ki vibrirajo, ne da bi potrebovali zaklepna tesnila. Integrirane prirobnice lahko zmanjšajo višino in so zelo primerne za elektronske naprave ali natančne komponente.

Parametri izdelka

pon	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds min	5	6	8	10	12	14	16	20
ds maks	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
dc maks	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
h min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k maks	5	6	8	10	12	14	16	20
d1 maks	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 maks	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da max	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r maks	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
r min	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Prednosti

Največja prodajna točka 12-točkovnih prirobničnih vijakov tipa A je, da imajo posebej močno pritrdilno silo. Zaradi 12-kotne zasnove glave lahko pri uporabi nasadnega ključa za zategovanje uporabite večjo silo, da trdno pritrdite vijak na svoje mesto. Njegova učinkovitost proti zrahljanju je zelo očitna pri strojih, ki delujejo v tovarni, in vozilih v gibanju. Zmanjšajo lahko varnostna tveganja in okvare opreme, ki jih povzroči popuščanje.
