U vijak z navojem

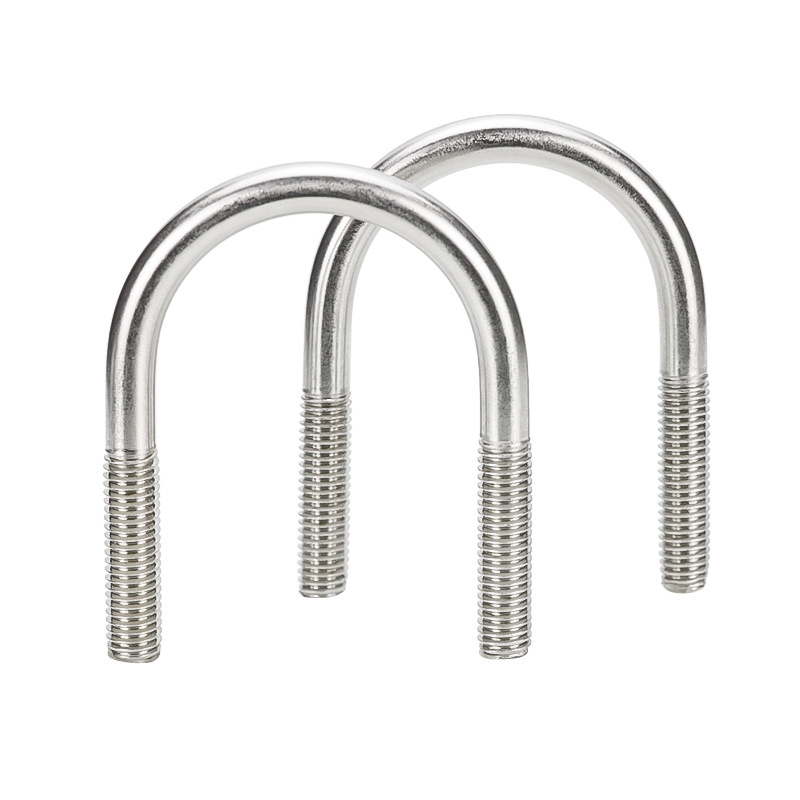

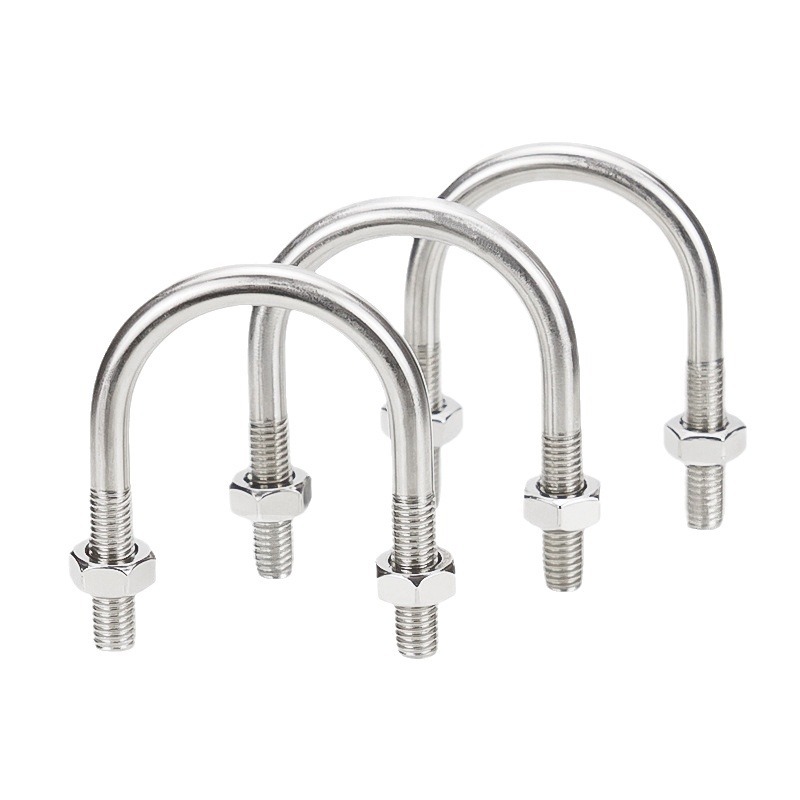

Navojna U vijak (znan tudi kot konjski vijak ali vijak v obliki črke U) je vrsta pritrdilnega elementa v obliki črke "U". Oba konca sta strojno obdelana z navoji in se lahko uporabljata skupaj z maticami in podložkami. Ukrivljena zasnova v obliki črke U omogoča, da "razteza" in zajame cevaste ali pločevinaste predmete, z uporabo navojev na obeh koncih pa lahko doseže učinek, ki ga običajni vijaki ne morejo doseči.

Parametri

Osnovni parametri

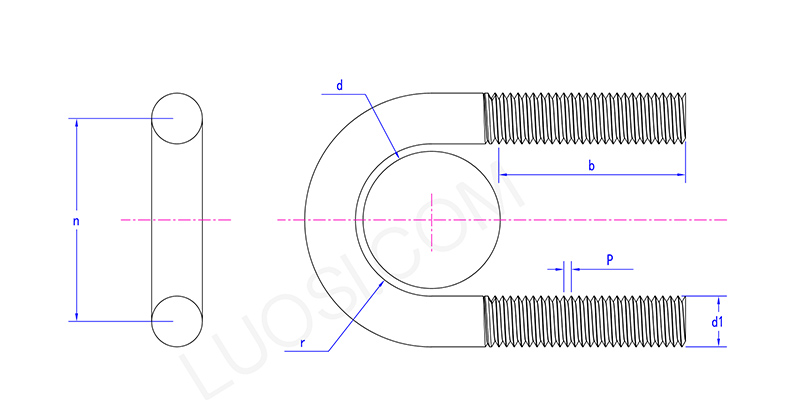

Parametri osnovne specifikacije navojnega U vijaka so:

Premer navoja (d): pokriva različne specifikacije od M6 do M64, ki lahko izpolni vse vaše zahteve glede velikosti, od majhnih vodovodnih cevi do velikih industrijskih cevi.

Upogibni radij (R): Določa velikost loka v obliki črke U, po potrebi ga je mogoče prilagoditi.

Dolžina noge (L): razdalja od središča loka do konca niti, ki jo je mogoče prilagoditi po potrebi.

Širina odprtine (a): notranja širina reže med obema krakoma v obliki črke U, ki jo je mogoče po potrebi prilagoditi.

Dolžina navoja (m): Razdelimo ga na polni navoj in nepolni navoj. Navoj je prav tako razvrščen kot grob navoj in fin navoj in ga je mogoče prilagoditi glede na posebne zahteve.

Polja uporabe

Vijak z navojem U se pogosto uporablja v naslednjih panogah in scenarijih zaradi svoje edinstvene strukture v obliki črke U in močne zmožnosti zaklepanja:

（1）Avtomobili

V avtomobilski proizvodnji in vzdrževanju je nepogrešljiv pritrdilni element za ključe. Uporablja se predvsem za pritrditev povezave med listnato vzmetjo in osjo, kar zagotavlja stabilnost sistema vzmetenja pri velikih obremenitvah in intenzivnih vibracijah. Poleg tega se uporablja tudi za pritrditev izpušnega sistema, dušilca, nastavkov za cevi šasije in različnih nosilcev. Običajno je izdelan iz legiranega jekla stopnje 10.9 ali 12.9 (kot je 40Cr, 42CrMo) in je kombiniran z Dacromet ali črnilno površinsko obdelavo.

（2）Inženiring cevovodov

Pri vgradnji drenažnih, HVAC, protipožarnih sistemov in industrijskih cevovodov so vodovodne cevi, plinovodne cevi, parne cevi ali kabelske police trdno pritrjene na nosilce, obešala ali stene z metodo "brace".

（3）Gradbeništvo in jeklene konstrukcije

Na področju gradbenih konstrukcij se vijaki tipa U pogosto uporabljajo za povezave jeklenih konstrukcij, pritrditev vgrajenih delov in potresne podporne sisteme. Na primer, v zavesah, temeljih opreme, odrih in cevnih galerijah lahko vijaki tipa U povežejo prečne nosilce, stebre ali cevi z glavno konstrukcijo.

（4）Ladje in pomorsko inženirstvo

V okoljih z močno korozijo, kot so ladjedelništvo, pristanišča in obalne ploščadi, se ti materiali pogosto uporabljajo za pritrjevanje krovnih cevi, nosilcev kablov, podnožja opreme in ograj. Zaradi dolgotrajne izpostavljenosti morski vodi ali slani megli je treba izbrati materiale z odlično odpornostjo proti koroziji, kot je nerjaveče jeklo 304, nerjaveče jeklo 316L ali nerjaveče jeklo duplex.
