Sidrni U vijak

Kitajski dobavitelj sidrnih U vijakov Xiaoguo® je na voljo v širokem razponu specifikacij, ki pokrivajo vse od DN10 (2 mm) do DN600 (24 palcev) in izpolnjujejo vse zahteve polne velikosti. Ne glede na to, ali gre za majhne vodovodne cevi in električne napeljave ali velike industrijske cevi, lahko izberete stroškovno učinkovit sidrni U-vijak.

Pošlji povpraševanje

Opis izdelka

Opredelitev izdelka in osnovna funkcija

sidrni U-sornik, znan tudi kot sidrni U-sornik ali vnaprej nameščeni U-sornik, je vrsta pritrdilnega elementa v obliki črke "U". Ima dolge navoje na obeh koncih in je običajno vnaprej vgrajen v betonski temelj ali napeljan skozi podnožje jeklene konstrukcije. Kombiniran je s podložkami in maticami za trdno pritrditev opreme, stebrov, cevnih nosilcev itd. na temelj betonske ali jeklene konstrukcije.

Osnovna funkcija

Je ključna sidrna komponenta, ki se uporablja na področjih, kot so gradbeništvo, mostovi, energija in petrokemikalije za doseganje togih povezav med opremo in temeljem. Njegova glavna funkcija je varen prenos obremenitev (napetost, pritisk, strižna sila, upogibni moment) zgornje konstrukcije na betonski temelj ali tla. Za razliko od običajnih razteznih vijakov je ta izdelek nameščen vnaprej zakopan. Postavi se v opaž pred vlivanjem betona in po strditvi betona tvori nepovratno trajno sidro.

Anchor U Bolt

Skupni materiali

Spodaj je seznam običajnih materialov za sidrne U vijake, ki smo jih povzeli za vas in je primeren za brskanje.

Vrsta materiala	Ocena	Dosegljiva raven zmogljivosti	Glavne značilnosti	Veljavni scenariji
Ogljikovo jeklo	Q235 / A36	Ocena 4,8	Relativno ekonomičen in vsestranski, enostaven za obdelavo	Splošna konstrukcija, temelji lahke opreme, pritrditev ograj
Ogljikovo jeklo	45# / 1045	Ocena 8.8	Zmerna moč, dobro celovito delovanje	Temelji industrijske opreme, električni stolpi, cevne podpore
Legirano jeklo	40Cr / 5140	10,9 ocena	Visoka trdnost, odpornost proti utrujenosti	Težka oprema, temelj dinamične obremenitve, vetrni stolp
Legirano jeklo	35CrMo / 4135	Ocena 10,9/12,9	Odporen na nizke temperature, proti rji	Petrokemična industrija, temelj visokotlačne posode, hladna območja
Nerjaveče jeklo	304 / A2	A2-70	Splošna odpornost proti koroziji	Za živilske tovarne, čiščenje vode, splošno uporabo na prostem
Nerjaveče jeklo	316 / A4	A4-70 / A4-80	Odlična odpornost na morsko vodo in kemikalije	Za obalne ploščadi, obalne elektrarne, kemične tovarne, opremo za bazene
Vroče pocinkano ogljikovo jeklo	Q235 / 45# + HDG	Ocena 4,8/8,8	Dolgotrajno preprečevanje rje na prostem	mostovi, varovalne ograje na avtocestah, komunikacijski stolpi, fotovoltaični nosilci

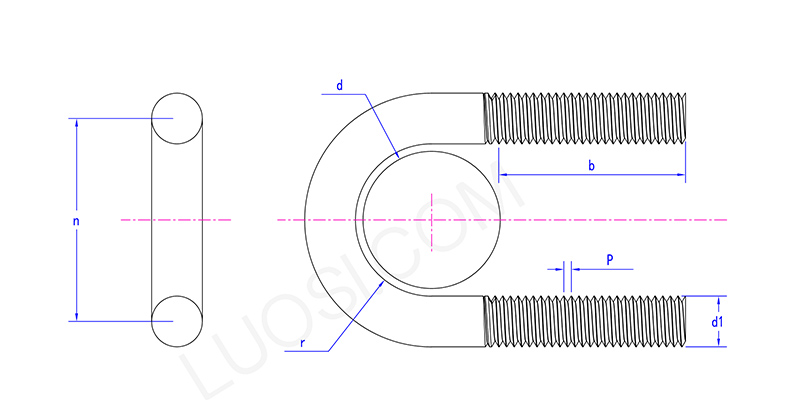

Anchor U Bolt

pon	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Vrsta izdelka

Glede na način namestitve in obliko se sidrni U vijak v glavnem deli na naslednje vrste:

Navaden vdelan U-sornik: vdelan neposredno v beton, z navojnim koncem, ki štrli nad osnovno površino. Uporablja se za pritrditev jeklenih stebrov in podstavkov opreme. Je najpogostejša oblika.

U-sornik s kljukastimi konci: navojni konci so dodatno upognjeni za 90° ali 180°.

Vijak U z ravnim dnom: Dno dela v obliki črke U je ravno, ne v obliki loka. Uporablja se za pritrditev komponent s kvadratnim prerezom ali za instalacije, ki morajo biti v tesnem stiku s spodnjo površino jeklene plošče.

Prehodni vijak tipa U-sornik: Ta vijak v obliki črke U prehaja skozi rezervirane luknje v osnovi jeklene konstrukcije, pri čemer sta oba konca izpostavljena. Kombiniran je z zgornjimi in spodnjimi maticami za doseganje vpenjanja in se običajno uporablja za snemljive povezave ali scenarije, ki zahtevajo nastavitev višine.

U-vijak z neenakimi nogami: noge različnih dolžin. Uporablja se za namestitev na nagnjene temeljne površine ali v posebne strukture, ki zahtevajo asimetrično pritrditev.
