Očesni vijak z ravnim steblom

Očesni vijak Xiaoguo® Straight Shank ima natančno toleranco 6 g v navoju. Z lahkoto se ročno privije. Prihrani čas in trud, izboljša delovno učinkovitost, je preprost in enostaven za uporabo ter ima priloženo podložko. Hkrati podpira poskusni nakup za majhne serije vzorcev.

Pošlji povpraševanje

Opis izdelka

Specifikacije namestitve in uporabe

Pravilna namestitev in uporaba obroča z ravnim steblom sta ključnega pomena za zagotavljanje varnosti. Preberite naslednje smernice:

（1）Popolnoma zategnjen

Prepričajte se, da je dvižni vijak popolnoma zaskočen z navojno luknjo obdelovanca. Končna stran z navojem mora biti poravnana z namestitveno površino ali nekoliko nižje od nje. Za namestitev skozi luknjo je treba uporabiti matico.

（2）Globina vpetja navoja

Jeklo: vsaj 1-kratnik premera navoja

Lito železo, medenina, bron: vsaj 1,5-kratnik premera navoja

Aluminijeve zlitine, magnezijeve zlitine, cink, plastika: vsaj 2-kratni premer navoja

（3）Uporaba momentnega ključa

Zategnite vijake v skladu s standardno priporočenimi vrednostmi navora. Ni priporočljivo zanašati se na moč rok. Prevelik in nezadosten navor lahko negativno vpliva na vijake.

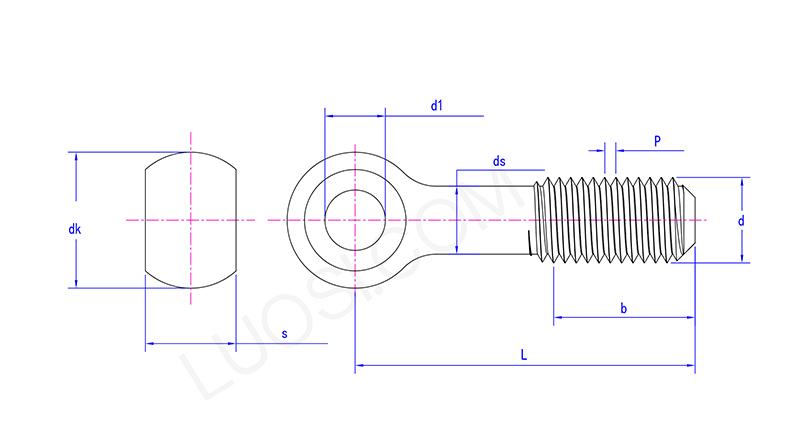

Straight Shank Eyebolt

pon	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 maks	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 min	8	10	12	16	18	22	25	28	30	32	35
dk maks	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s maks	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds maks	8	10	12	16	20	24	27	30	33	36	39

（4）Smer obremenitve

Očesni vijak z ravnim steblom lahko prenese le navpične osne obremenitve in ne sme biti izpostavljen poševnemu vlečenju. Če je potrebno dviganje pod kotom, je treba uporabiti ramenski očesni vijak ali vrtljivi dvižni obroč.

（5）Pregled pred uporabo

Pred vsako uporabo je treba opraviti vizualni pregled, s posebno pozornostjo na: ali so dvižni obroči deformirani, počeni ali močno obrabljeni; ali so navoji ohlapni, zarjaveli ali poškodovani; in ali so oznake delovne obremenitve jasne in čitljive. Če se na vijakih dvižnega obroča odkrijejo razpoke, upogibi ali poškodbe navojev, jih je treba takoj zavreči.

（6）Redno vzdrževanje

Vzpostavite redne inšpekcijske preglede za strokovno testiranje sidrnih vijakov, ki so predmet dolgotrajne uporabe.

（7）Prepoved spreminjanja

Strogo je prepovedano izvajati kakršno koli spreminjanje očesnega vijaka z ravnim steblom, kot je varjenje, segrevanje ali krivljenje.

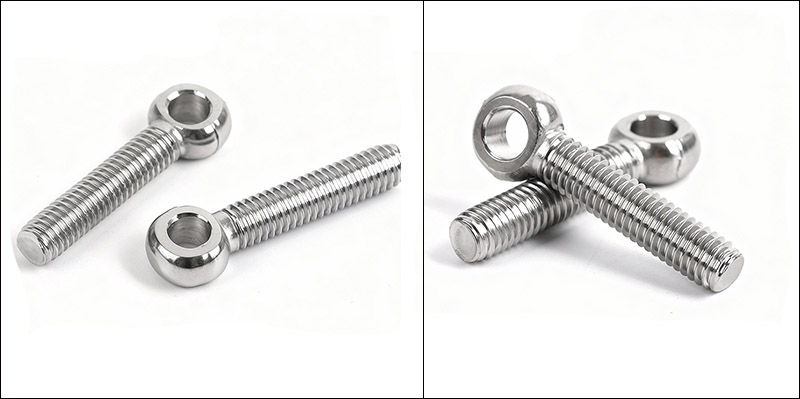

Straight Shank Eyebolt

pogosta vprašanja

（1）Kakšna je meja delovne obremenitve (WLL) očesnega vijaka z ravnim steblom?

V skladu z DIN 580 je navpična dvižna WLL za M10 230 kg (približno 0,23 tone); v skladu z ASTM A489 je WLL 1/2″ britanskega standardnega vijaka z dvižnim obročem približno 2500 lbs (približno 1,13 tone).

（2）Ali je mogoče vaše izdelke ponovno uporabiti?

Lahko jih ponovno uporabimo pod pogojem, da se pred vsako uporabo izvede strog pregled, da se zagotovi, da ni poškodb. Če pa se na dvižnih obročih opazi očitna deformacija ali zvijanje, so navoji močno obrabljeni, na površini so razpoke ali se pojavi rja, jih je priporočljivo zamenjati.

（3）Ali lahko izdelate vijake v nestandardnih velikostih ali s posebnimi materiali?

Da, lahko. Če imate kakršne koli zahteve glede prilagajanja, se lahko podrobno pogovorimo. Nalogo bomo izvedli glede na vaše prilagojene potrebe.
