Okrogel glavni vijak

Izbrano je legirano jeklo, ki je bilo toplotno obdelano. Veleprodajni vijak Coach z okroglo glavo Xiaoguo® ima stopnjo zmogljivosti 10,9 in končno natezno trdnost, ki presega 1000 MPa. Primeren je za težke stroje, mostove in visoko obremenjene konstrukcije.

Pošlji povpraševanje

Opis izdelka

Coach bolt z okroglo glavo (vrsta nosilnega vijaka) in Carriage bolt spadata v isto kategorijo izdelkov. Glavna razlika je v regionalnih imenih: v Severni Ameriki se običajno imenuje Carriage bolt, medtem ko se v državah Commonwealtha (kot so Združeno kraljestvo, Avstralija in Nova Zelandija) pogosteje uporablja izraz Coach bolt z okroglo glavo. Je zaponka s polkroglo glavo (okrogla glava) in kvadratno strukturo proti zrahljanju na dnu vratu, posebej zasnovana za enostransko namestitev.

Round Head Coach Bolt

Strukturne značilnosti

Strukturna zasnova vijaka Coach z okroglo glavo je osredotočena na glavni cilj "enostranske namestitve in samodejnega prevračanja" in je v glavnem sestavljen iz naslednjih štirih funkcionalnih delov:

（1）Glava

Oblika: polkrogla (okrogla glava) ali okrogla glava z ravnim vrhom. Površina je gladka, brez vmesnikov orodij, kot so šesterokotni, kvadratni ali križni zarezi.

Funkcija in namen:

Zagotovite veliko površino nosilne površine

Estetika in varnost

Gladka in zaobljena oblika

（2）Vrat (vrat) – najpomembnejša protizdrsna struktura

Oblika: Nahaja se neposredno pod glavo in je kvadratna (Square) ali rebrasta kvadratna (Ribbed Square).

Funkcija in namen:

Mehanska funkcija proti obračanju

Ni potrebe po pomožnih orodjih

Natančno pozicioniranje

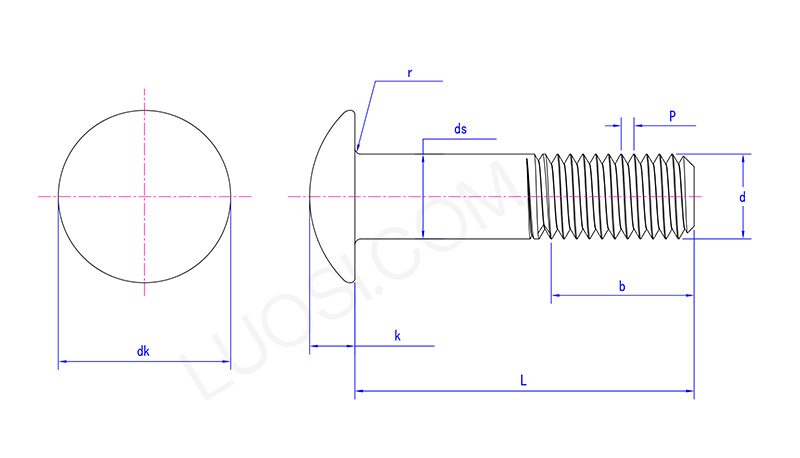

Round Head Coach Bolt

pon	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk maks	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds maks	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k maks	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r maks	0.5	0.5	0.5	0.5	1	1	1	1.5

（3）Oddelek gredi (steblo/del brez navoja)

Oblika: Nahaja se med vratom in navoji, je gladka cilindrična gred z ravno površino in brez navojev.

Dolžina: Izračuna se tako, da se od skupne dolžine L vijaka odšteje dolžina navoja b. Različne specifikacije imajo standardna razmerja.

Funkcija in namen:

Prenašanje strižne obremenitve

Natančno pozicioniranje

Izogibajte se uporabi sile na niti

（4）Del z navojem

Oblika: Nahaja se na koncu vijaka Coach z okroglo glavo in je standardni metrični grobi navoj (ISO) ali ameriški standardni navoj UNC.

Dolžina (b):

Standard določa: Ko je L ≤ 125 mm, b ≈ 2d + 6 mm (d je nazivni premer); ko je L > 125 mm, b ≈ 2d + 12 mm.

Dolžina navoja dejanskega izdelka se lahko podaljša v skladu z zahtevami kupca (polni navoj po meri).

Funkcija in namen:

Ustvari vpenjalno silo s sodelovanjem z matico

Prilagodite silo prednapetosti

Strukturna primerjava

Prednost vijaka Coach z okroglo glavo je v njegovi edinstveni strukturi. Kakšne so torej razlike v primerjavi z drugimi vrstami vijakov? Oglejte si naslednjo tabelo in ugotovili boste!

Primerjalni predmeti	Coach vijak z okroglo glavo	vijak s šestrobo glavo	notranji šestrobi vijak
Oblika glave	Hemisferična okrogla glava	šestkoten	cilindrična glava z notranjo šesterokotno luknjo
Metoda proti zrahljanju	Mehansko proti zrahljanju s kvadratnim vratom	zahteva pritrditev glave s ključem	za pritrditev glave je potrebna uporaba notranjega šestrobega ključa
Število monterjev	1	2	1
Ali je mogoče predvrtati?	ja	ne,	ne,
Tipične aplikacije	Les, vrtno pohištvo, ograje	Jeklena konstrukcija, mehanska montaža	Precizni stroji, kalupi
