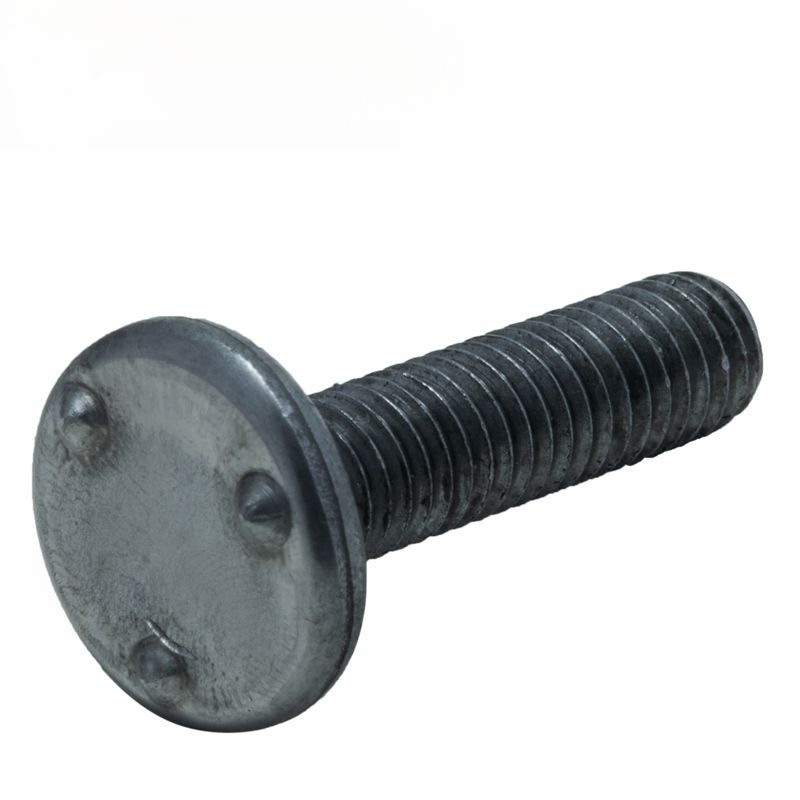

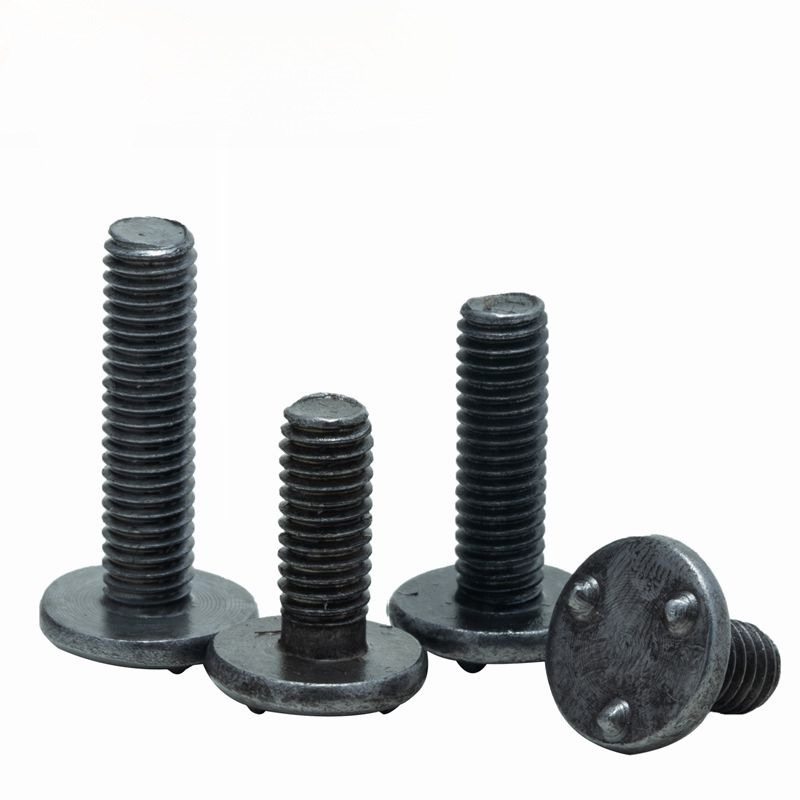

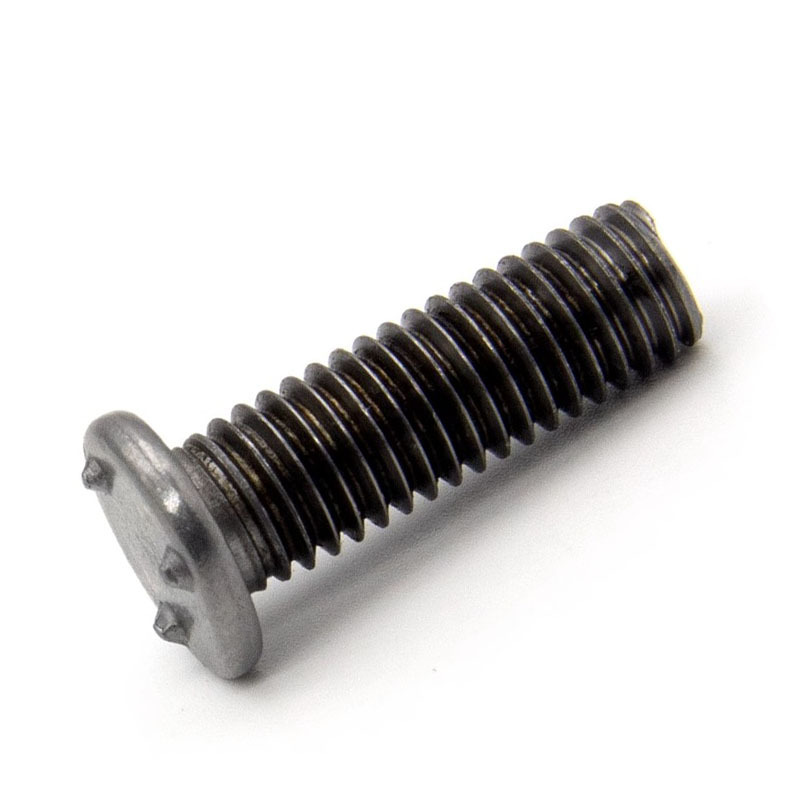

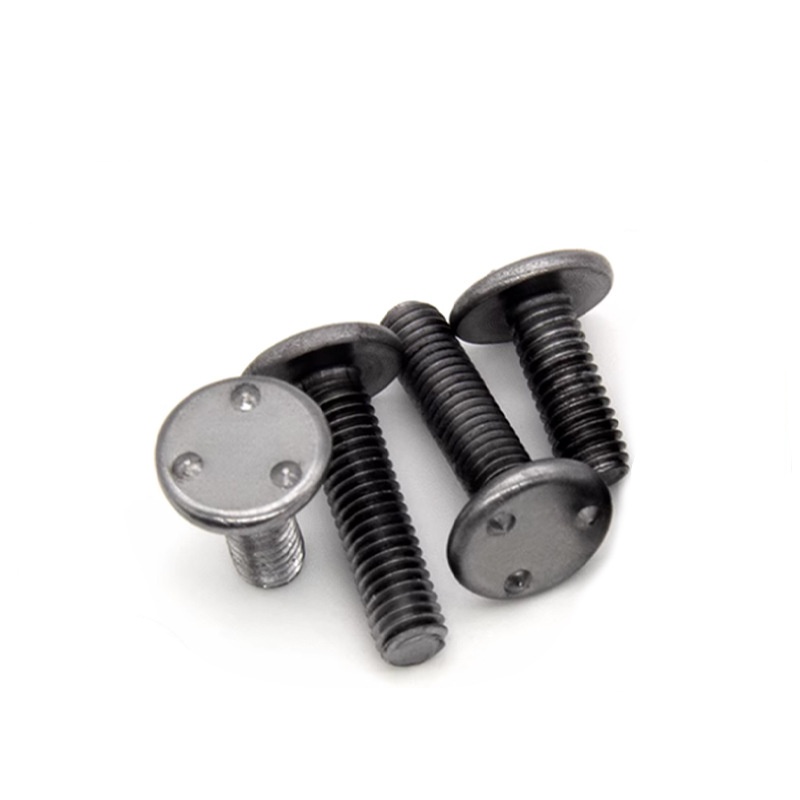

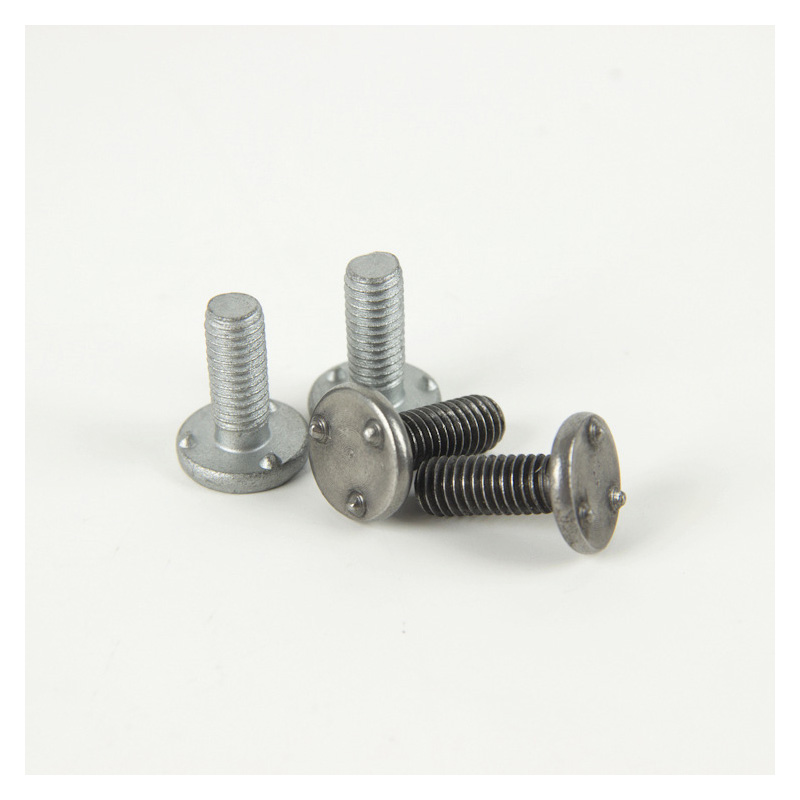

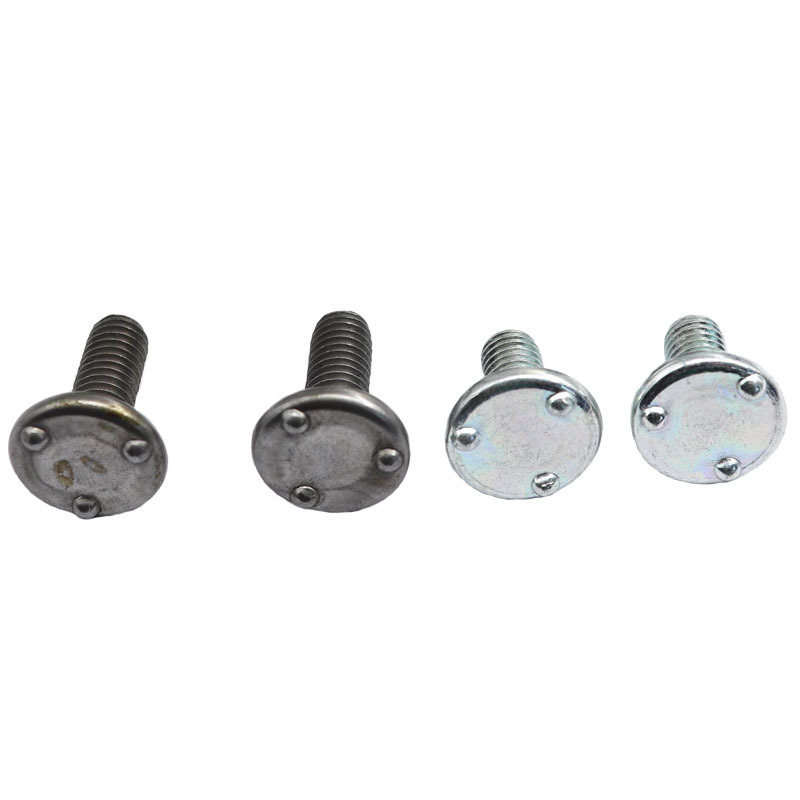

Natančno inženirski obrazni projektiranje varilni vijak

Natančno inženirski obrazni projekcijski varilni vijak se široko uporablja pri avtomobilski proizvodnji za učinkovito, zanesljivo montažo. Za izvožene izdelke Xiaoguo® je prednostna naloga izpolnjevanja mednarodnih standardov, kot sta ISO in DIN, tudi za ta vijak. Če vas zanima, nas kontaktirajte.

Model:QC/T 599.1-1999

Pošlji povpraševanje

Opis izdelka

Natančno inženirski obrazni projektirani vijaki sledijo standardnim velikostim in specifikacijam niti - kot so metrične niti ISO (M4, M5, M6, M8, M10) ali enotne niti (UNC/UNF). Pomembne meritve vključujejo velikost in dolžino niti, premer podstavka, premer glave in debelino, in kar je najpomembneje, obliko projekcij (kako visoke so, njihov premer, koliko jih je) na delu, kjer se vijak privabi.

Koristi izdelka

Način, kako so projekcije zasnovane na natančnem inženirskem obrazu za zaščito obraza - kot obroč okoli njega ali več majhnih udarcev - je resnično pomembno za pridobivanje doslednih zvarov. Obstajajo standardni modeli, ki delujejo za najpogostejše uporabe, lahko pa dobite tudi narejene po meri.

Na prilagojeni natančni inženirski površini so štrleči varilni vijaki profesionalno umerjeni in prilagojeni tako, da se natančno prilagodijo različnim debelinam materiala in standardom moči. Tudi ko se soočajo s težkimi materiali, kot so zlitine z visoko trdoživo in krhke podlage, lahko zagotovijo stabilnost povezave in konstrukcijsko varnost, da zadovoljijo prilagojene inženirske potrebe.

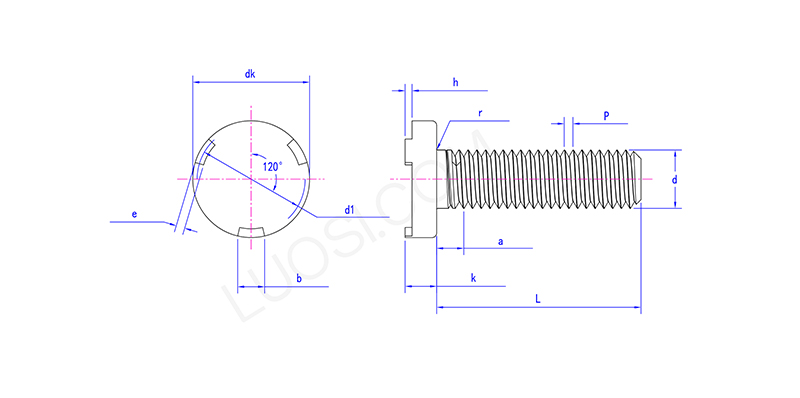

Pon	M5	M6	M8	M10
P	0.8	1	1.25	1.5
Dk max	12.4	14.4	16.4	20.4
Dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
K min	1.6	1.8	2.8	3.8
in max	2.25	2.75	2.25	2.75
E min	1.75	2.25	1.75	2.25
B max	3.3	4.3	5.6	6.3
B min	2.7	3.7	4.7	5.7
H max	0.8	0.9	1.1	1.3
H min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
D1 min	9	10.5	13	16.5
r max	0.6	0.7	0.9	1.2
R min	0.2	0.25	0.4	0.4
max	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Kakovostni pregled in certificiranje

Če želite pridobiti dosledne zvare z natančno inženirsko obrazovalno zaščito z varilnimi vijaki, naj bodo osnovne kovinske površine čiste. Uporabite elektrode, ki so zasnovane desno in v dobri formi. Tesno se držite nastavitev varjenja - tok, čas, pritisk, čas zadrževanja. In poskrbite, da bodo Boltove projekcije dosledne.

Opravljanje rednih uničevalnih testov, kot so navorni ali strižni testi, je pomembno, da se postopek ohranja pod nadzorom.
