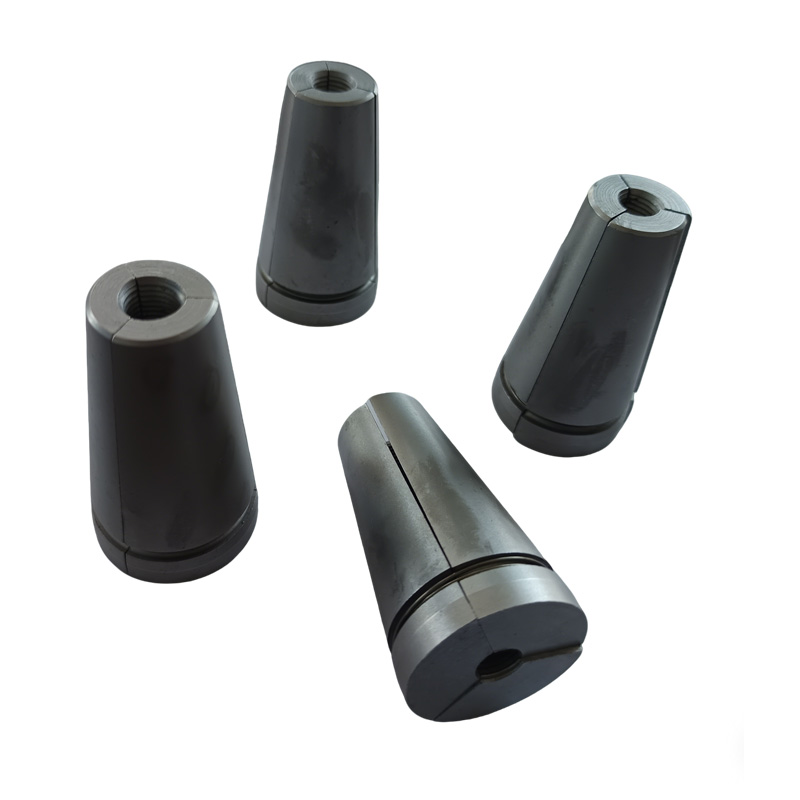

Sidrni zagozdi za napenjanje

Ključna uspešnost

Učinkovitost sidrnih zagozd za napenjanje neposredno določa strukturno varnost in vzdržljivost večjih projektov, kot so mostovi in ​​zgradbe. Z izbiro Xiaoguo® boste pridobili zanesljivo garancijo, ki bo kos najstrožjim standardom.

（1）Učinkovitost sidranja pri statičnih obremenitvah

Koeficient učinkovitosti ηa ≥ 0,95

Ali lahko sidrni sistem učinkovito izkoristi celotno moč jeklenih pramenov

（2）Končna skupna obremenitev

εapu ≥ 2,0 %

Meri duktilnost sidrnega sistema v končnem stanju, da prepreči krhko odpoved

（3）Zmogljivost utrujenosti

Po 2 milijonih ciklov nalaganja ni napak

Zagotavlja, da konstrukcije, kot so mostovi in ​​stolpi vetrnih turbin, ki so izpostavljene dolgotrajnim dinamičnim obremenitvam, ne bodo odpovedale zaradi utrujenosti.

（4）Izguba zaradi trenja v območju pritrdišča

Skupna izguba na odprtini sidra + odprtini trobente ≤ 6 %

Zmanjša izgubo učinkovite prednapetosti zaradi trenja, kar vpliva na učinkovitost napenjanja in nadzor stroškov.

（5）Količina umika klinastega bloka

Sidro z nizkim umikom ≤ 0,5 mm; Navadno sidro ≤ 6mm

To neposredno vpliva na natančnost vzpostavitve prednapetosti. Manjši kot je umik, manjša je izguba prednapetosti med vzpostavitvijo.

（6）Zahteve glede trdote:

Zagozde za napenjanje sidra: HRC 58-65; Sidrna plošča: HB ≥ 251

Prepričajte se, da je površina delov odporna proti obrabi in se ne bo deformirala ali zrušila pod velikim pritiskom.

Razvrstitev

Sidrne zagozde za napenjanje je mogoče nadalje razvrstiti v številne vrste. Glavni kriteriji razvrščanja temeljijo na številu kosov, obliki notranjih zob in obliki zunanjega stožca. Ustrezne strukturne značilnosti in uporaba

【1】število kosov

（1）Dvodelni

Strukturne značilnosti: Dve simetrični klinasti vpenjalni plošči, ko sta združeni, tvorita krožno luknjo na sredini

Tipične uporabe: trajno delovno sidro za enkratno uporabo

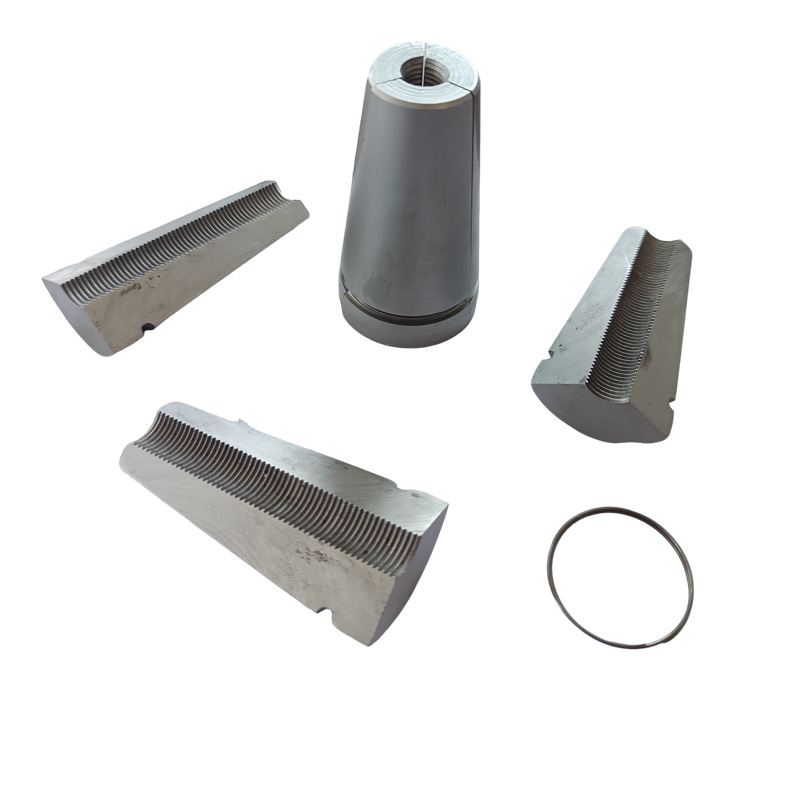

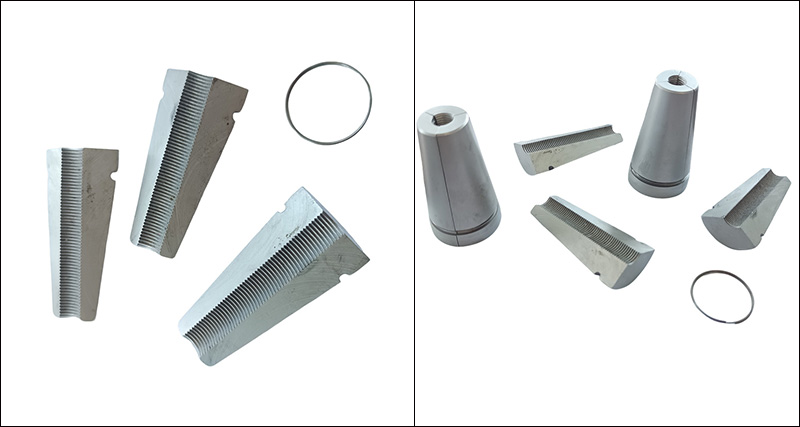

（2）Trodelni

Strukturne značilnosti: tri klinaste vpenjalne plošče, enakomerno razdeljene z režami med njimi, za koordinacijo potrebujejo vzmetno tuljavo

Tipične uporabe: Sidro za orodje, za večkratno uporabo

【2】oblika notranjih zob

（1）Krožni zobje

Značilnosti: sidrni klini za napenjanje imajo več neodvisnih okroglih štrlečih zob z ostrimi konicami zob.

Veljavni jekleni prameni: standardni jekleni pramen (struktura 1×7)

（2）Spiralni navoj

Značilnosti: neprekinjen spiralni notranji navoj

Veljavni jekleni prameni: snop jeklene žice visoke trdnosti ali posebna prednapeta ojačitev

（3）Tip kombinacije

Značilnosti: obodni zobje + vzdolžni utori

Uporabni jekleni prameni: Izboljšuje učinkovitost odstranjevanja ostružkov in vpenjanja

【3】oblika zunanjega stožca

（1）Enojna konična površina

Značilnosti stožčaste površine: celotna površina ima en sam zožek (najpogostejši)

（2）Dvojna stožčasta površina

Značilnosti stožčaste površine: blizu velikega konca je prehod z majhnim kotom, ki izboljša porazdelitev sil

（3）Z vodilnim delom

Značilnosti stožčaste površine: cilindrični vodilni del se razteza od majhnega konca, kar olajša začetno vstavljanje
