Sidrni zagozdi za oprijem s post napetostjo

Za masovni nakup sidrnih klinov Xiaoguo® za oprijemanje po napetosti nudimo nestandardne velikosti, lasersko vgravirane logotipe blagovnih znamk in prilagojeno embalažo. Zagotovimo lahko ustrezne izdelke, ki segajo od enojnih lukenj do 55 lukenj sidrnih blokov, ki izpolnjujejo vse posebne zahteve različnih inženirskih projektov.

Pošlji povpraševanje

Opis izdelka

Načelo delovanja

Načelo delovanja sidrnih zagozd za post-napeto prijemanje temelji na dveh mehanizmih: samozaklepanje klina in prenos torne sile.

（1）Sestava sistema

Celoten sidrni sistem je običajno sestavljen iz:

Jeklene niti (kite za prednapenjanje): nosijo natezno silo.

Klini (vpenjalne plošče): sestavljeni iz dveh ali treh kosov, ki tvorijo stožčasto vpenjalno enoto, z grebeni na notranji površini.

Sidrne plošče: s stožčastimi luknjami, pri čemer se kot stožca luknje ujema z zunanjim kotom stožca klina (običajno približno 6°55′).

Sidrne blazinice: prenašajo pritisk na beton in igrajo lokalno nosilno vlogo.

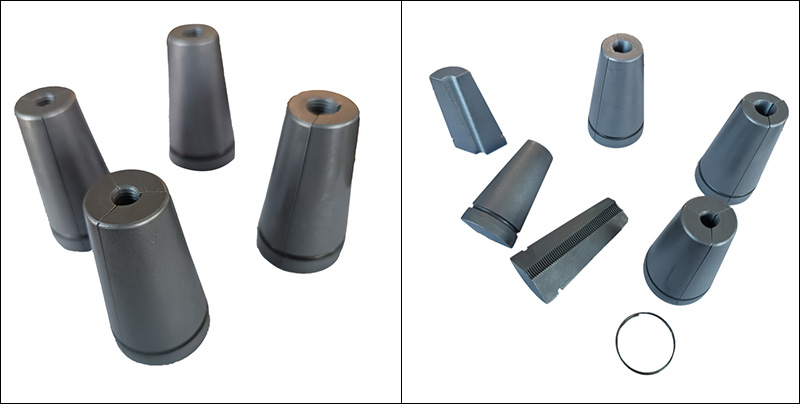

Anchor Wedges for Post Tension Griping

（2）Delovni proces

Stopnja napenjanja: napenjalna dvigalka raztegne jeklene niti. Na tej točki sidrni zagozdi za oprijemanje po napetosti še niso popolnoma zagozdeni in jekleni prameni se lahko prosto premikajo.

Stopnja fiksiranja: Ko je dosežena načrtovana natezna sila, se hidravlična dvigalka umakne, da se razbremeni. Zaradi stika med zunanjo konično površino klinastega bloka in notranjo steno konične luknje sidrne plošče nastane pozitiven tlak.

Samozaklepna tvorba: Sila krčenja jeklene vrvice povzroči, da se pritisk med klinastim blokom in steno stožčaste luknje močno poveča. Ko je sila trenja enaka ali večja od kontrakcijske sile jeklenega pramena, nastane statično ravnovesje med klinastim blokom in jeklenim pramenom ter med klinastim blokom in sidrno ploščo. Jekleni pramen je nato varno zaklenjen.

Zadrževanje prednapetosti: Nato se napetost jeklenih pramenov v celoti prenese na betonski element preko sidrnih zagozd za oprijem po napetosti - sidrna plošča - sidrna blazina.

（3）Stanje samozaklepanja

Ali lahko klin doseže zanesljivo samozaklepanje, je odvisno od razmerja med kotom zagozde (kotom stožca) in koeficientom trenja. Teoretično je stanje samozaklepanja:

Polovica kota stožca (α/2) ≤ arctan(μ)

Kjer je μ koeficient trenja med klinom in stožčasto luknjo sidrne plošče.

（4）Funkcija zobnega vzorca

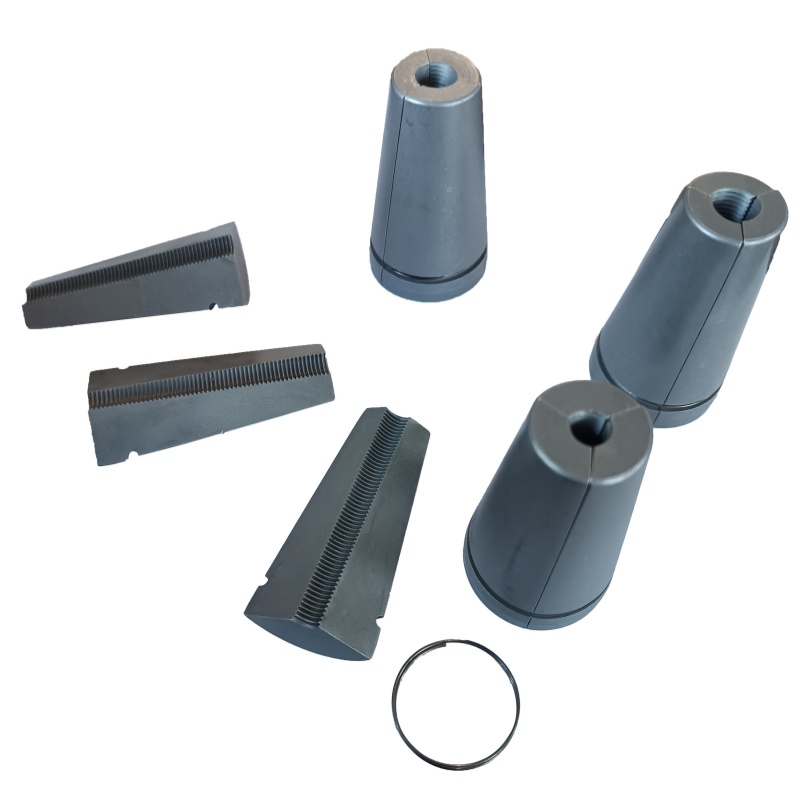

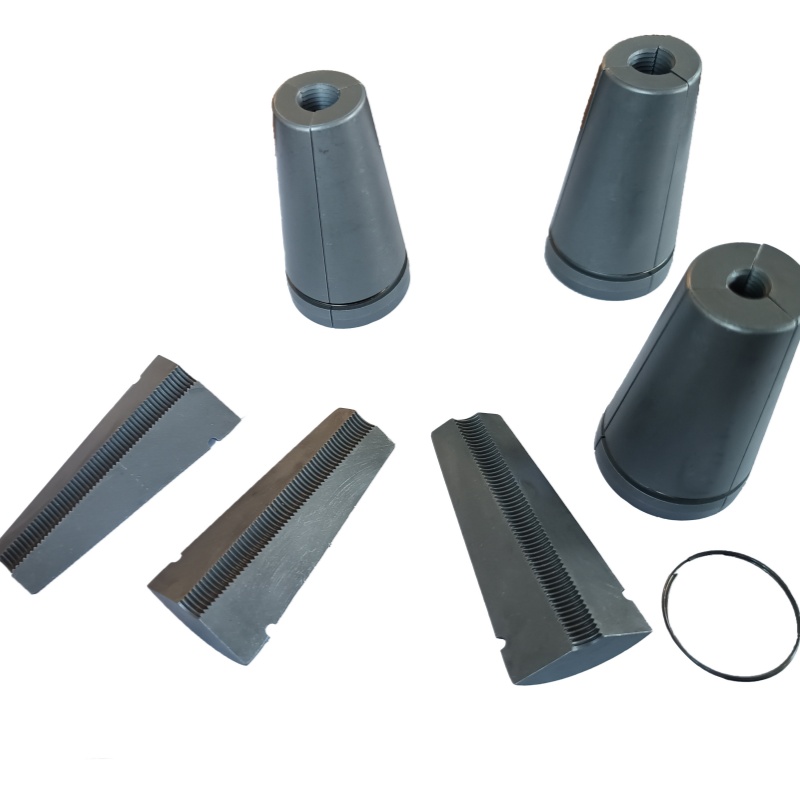

Ostri vzorci zob na notranji površini klinastega bloka so ena ključnih oblik. Med postopkom napenjanja in sidranja se bodo vzorci zob vgradili v drobne jamice na površini jeklenih pramenov, kar bo povzročilo mehansko medsebojno zaklepanje.
