Vijak s piontsko prirobnico metričnega tipa U 12

Vijaki s piontsko prirobnico metričnega tipa U 12 so popolni za natančne in varne namestitve. Tovarna Xiaoguo® lahko zadovolji vaše potrebe. Izdelujemo v skladu z izvedbenim standardom ASME/ANSI B18.2.5M-2009. Naročite zdaj in dobite zanesljive vijake, ki jih potrebujete.

Pošlji povpraševanje

Opis izdelka

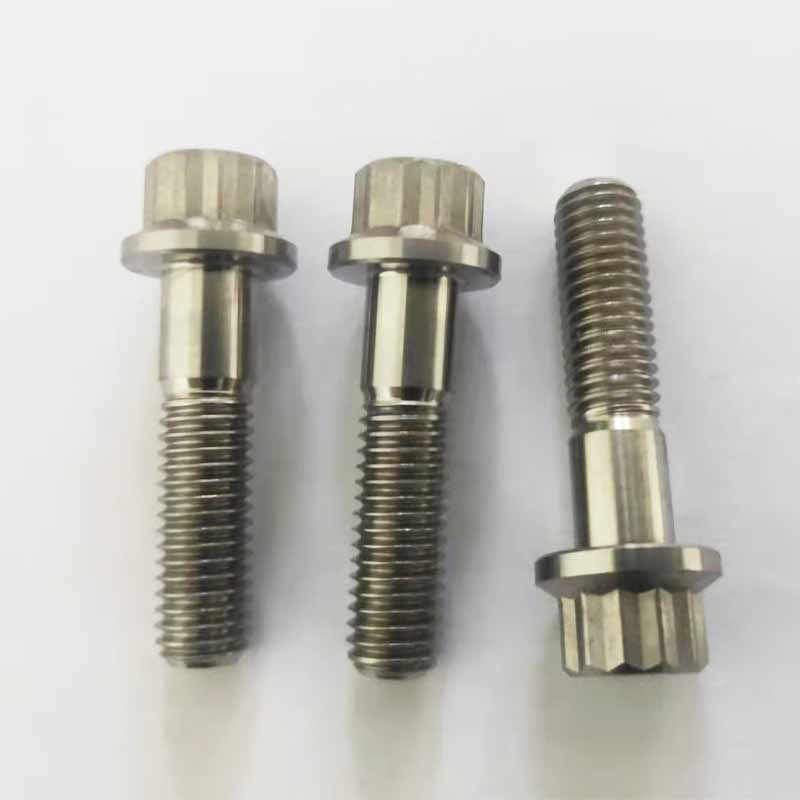

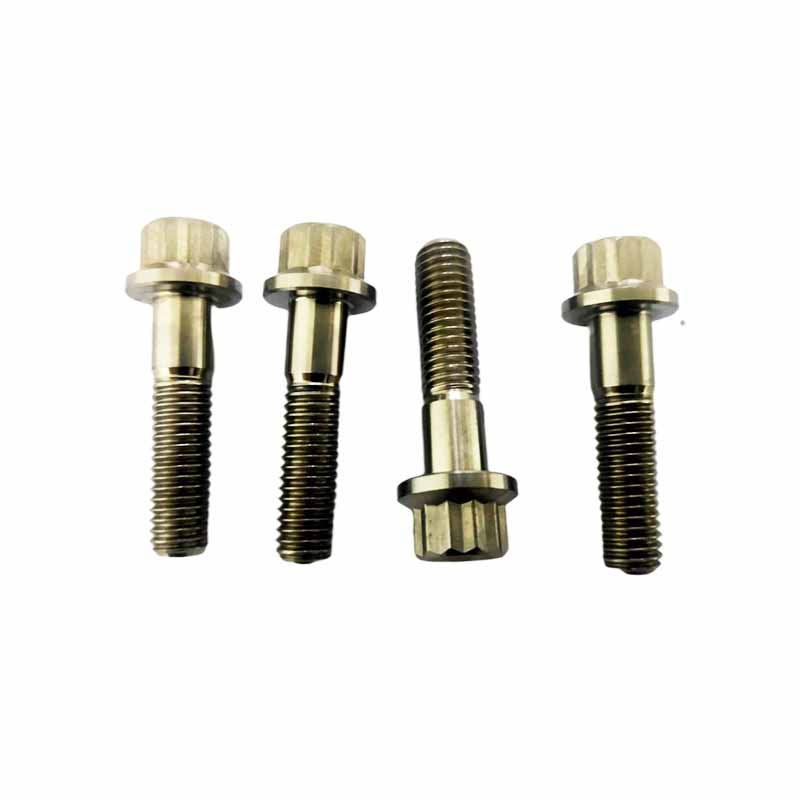

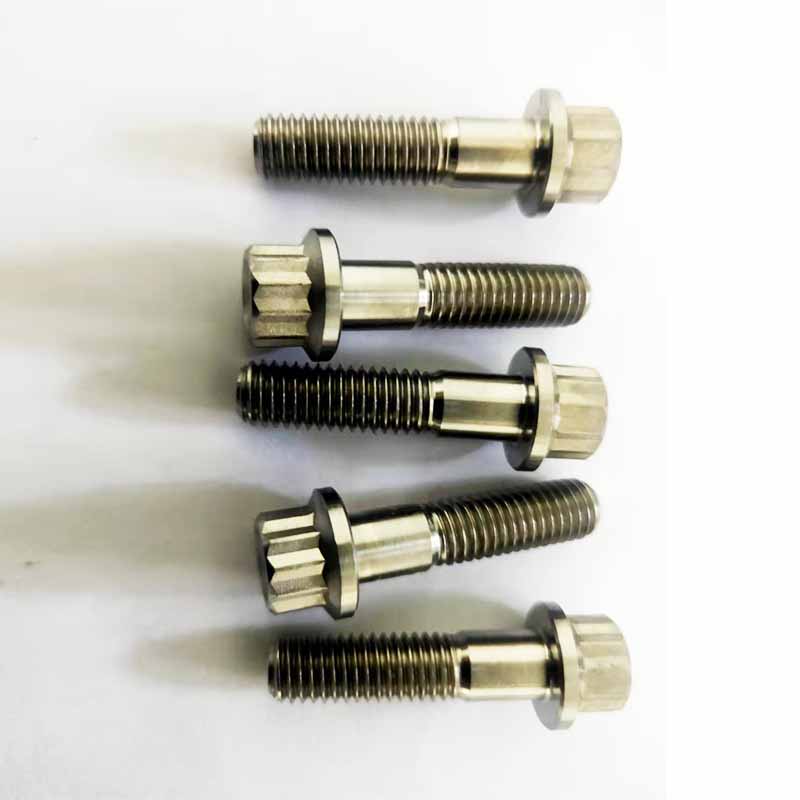

Vijak s piontsko prirobnico metričnega tipa U 12 ima 12 vogalov na glavi. Ko je zategnjen, ima večjo kontaktno površino in lahko uporabi večji navor. Pod vijakom je prirobna plošča v obliki črke U, ki lahko poveča kontaktno površino s povezanim delom in razprši pritisk.

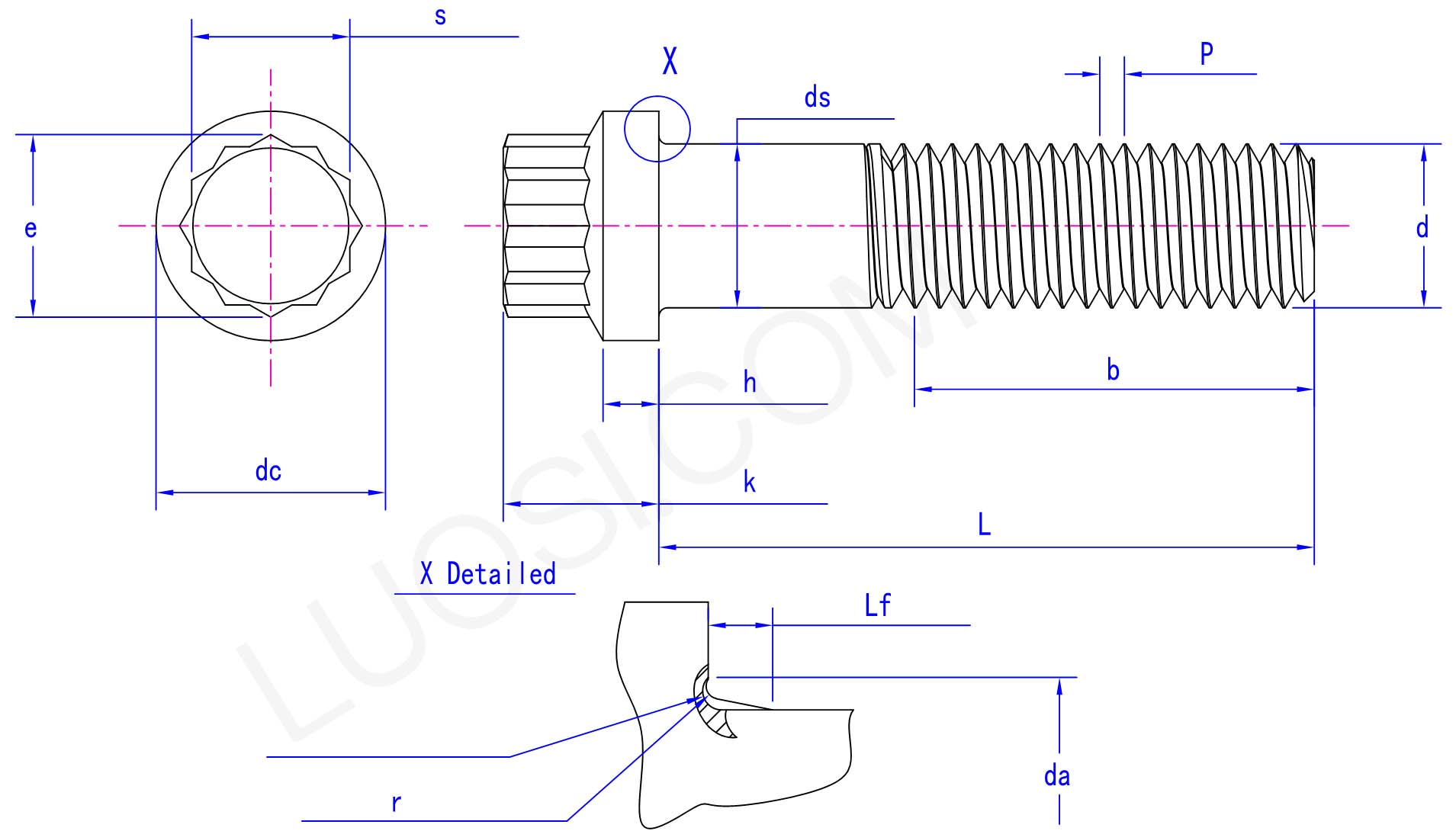

Metric Type U 12 Piont Flange Screw

Lastnosti in parametri

12-točkovni vijaki metričnega tipa U so odporni na korozijo s solnim pršenjem. Zasnova spodnjega reza se pogosto uporablja pri nerjavnem jeklu, kar lahko zmanjša korozijo v razpokah. Tesnilne površine prirobnice so idealna izbira za ladijske ograje ali obalno infrastrukturo. Lahko preprečijo razrahljanje. Spodnja površina nazobčane prirobnice ima mrežno površino, ki je primerna za industrijske vibratorje ali nosilce generatorjev, ki ne potrebujejo zaklepnih podložk.

Vijaki s piontsko prirobnico metričnega tipa U 12 se uporabljajo za pritrditev izpušnega kolektorja turbine. Puščanje razdelilnika bo zmanjšalo učinkovitost turbine. Lahko prenesejo termični cikel 900°C. Utor v obliki črke U lahko prepreči zvijanje prirobnice, ko je zategnjena. Ko nanesete nikljevo sredstvo proti sprijemanju, bo bakrena pasta izgorela. Zamenjajte ga vsakih 50.000 prevoženih milj; Toplotna utrujenost lahko povzroči, da izpušna cev poči.

12-točkovni vijaki metričnega tipa U se uporabljajo za pritrditev pokrovov menjalnika vetrnih turbin. Vibracije turbine lahko povzročijo umik tradicionalnih vijakov. Pokrivno ploščo lahko zaklenejo za več kot 20 let. Spodnji izrezan del lahko igra vlogo pri blaženju udarcev. Pri uporabi 12-točkovnega multiplikatorja navora na višini lahko nezadostno zategovanje povzroči vdor prahu in poškodbe zobnikov.

Vijak s piontsko prirobnico metričnega tipa U 12 ima izjemno močno pritrdilno silo. 12-kotna zasnova mu omogoča, da prenese večji navor, ko je zategnjen. Poleg tega prirobnica v obliki črke U poveča trenje, zaradi česar jo je težko popustiti tudi v vibrirajočem okolju. So zelo zanesljivi in lahko ves čas ohranjajo stabilne priključne dele.

Parametri izdelka

pon	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds maks	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s maks	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc maks	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h maks	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k maks	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r maks	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
