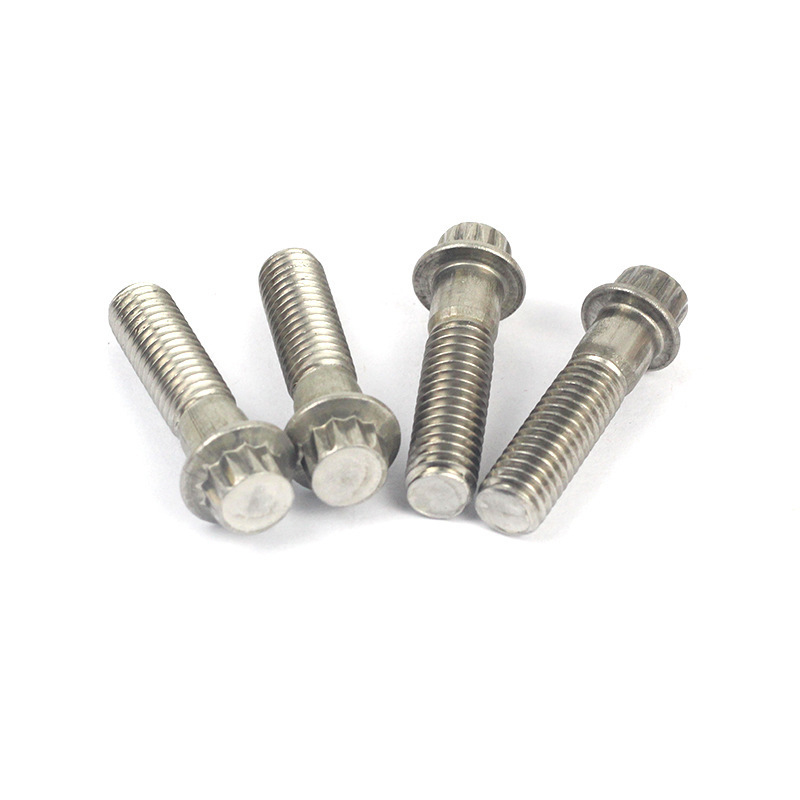

Metrični vijak tipa F 12 s prirobnico

Vijaki s piontsko prirobnico metričnega tipa F 12 zagotavljajo večji navor za varno privijanje brez zdrsa. Uporabljajo se lahko tako za pritrditev pohištva kot za montažo strojev. Xiaoguo® je profesionalni proizvajalec pritrdilnih elementov z dolgoletnimi izkušnjami in jih lahko prilagodi vašim potrebam.

Pošlji povpraševanje

Opis izdelka

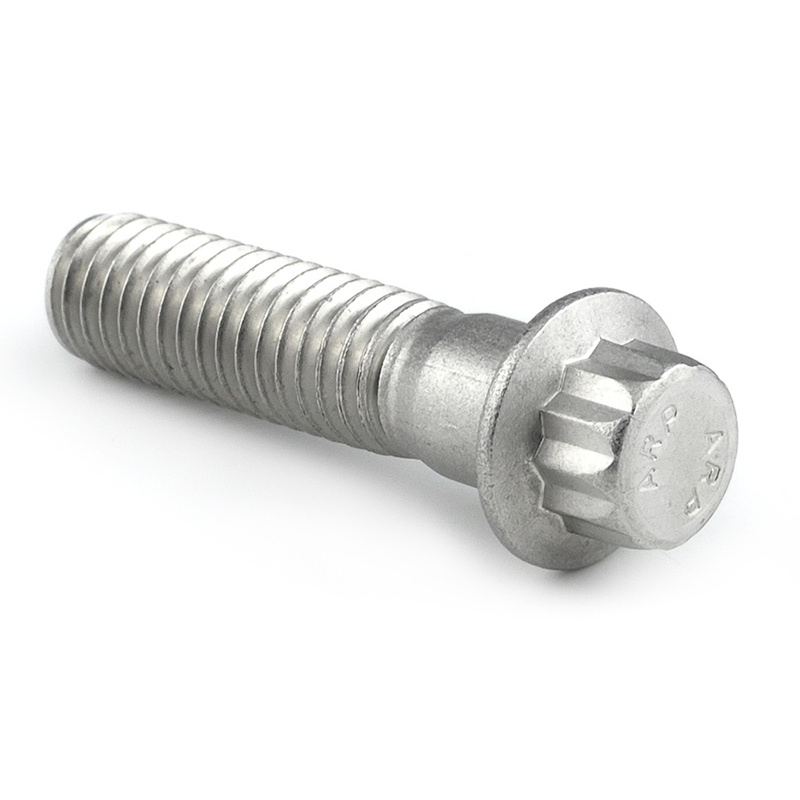

Zasnova glave metričnega tipa F 12 piont prirobničnega vijaka je zelo posebna, z 12 vogali. Na dnu je prirobna plošča v obliki črke F. Ta prirobna plošča je enakovredna velikemu tesnilu, ki lahko poveča kontaktno površino s povezanim materialom in naredi povezavo bolj stabilno.

Metric type F 12-Piont flange screw

Lastnosti

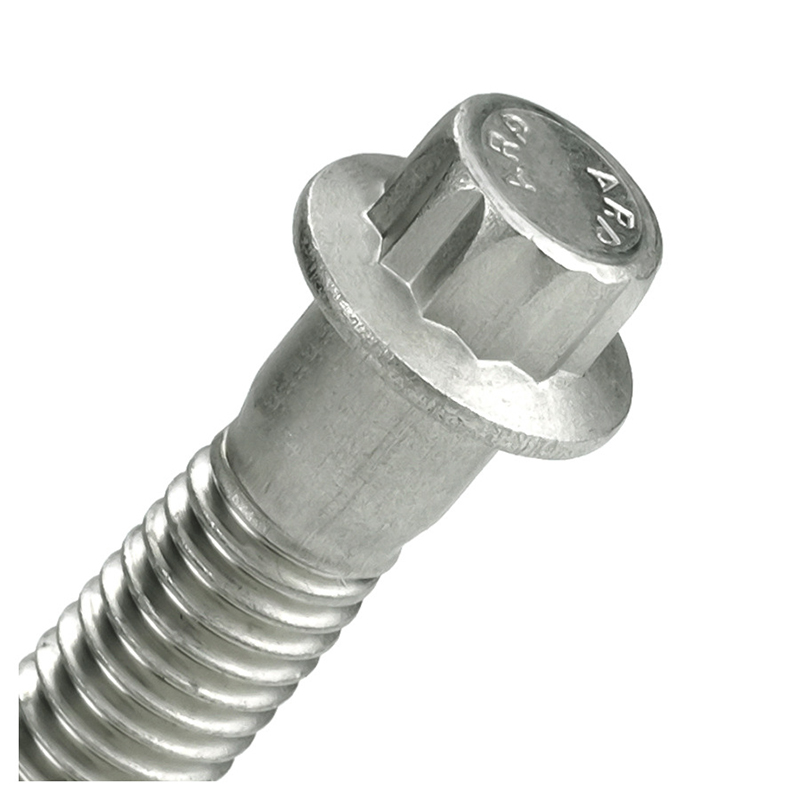

Značilnost metričnega vijaka s piontsko prirobnico F tipa 12 je edinstvena struktura plošče prirobnice tipa F z 12 vogali. 12 vogalov zagotavlja več točk uporabe sile, zaradi česar je zategovanje bolj natančno in gladko. Prirobnica tipa F ne le razprši pritisk, ampak tudi preprečuje, da bi se vijaki pogreznili v fiksni material, kar dodatno poveča stabilnost povezave.

Vijaki s piontsko prirobnico metričnega tipa F 12 z zobato prirobnico. Ko so zategnjeni, bodo ti zobje ugriznili površino in preprečili, da bi se mehanska oprema (kot so valji tekočega traku ali nosilci črpalk) zrahljala zaradi tresljajev. Ni vam treba dodati dodatnih zaklepnih podložk.

Metrični tip F 12 koničasti vijaki se hitreje pritrdijo na neravne površine. Nazobčano dno lahko nadomesti manjše napake. Zelo uporaben je pri povezovanju vijakov na lito železo ali teksturirane kovine, saj lahko gladke prirobnice zdrsnejo. Njegov oprijem je močnejši. Nazobčano dno je mogoče vdelati s kovino in je bolj odporno na vibracije kot gladki vijaki s prirobnico. Pogosto se uporablja v kmetijski opremi ali osnovah kompresorjev.

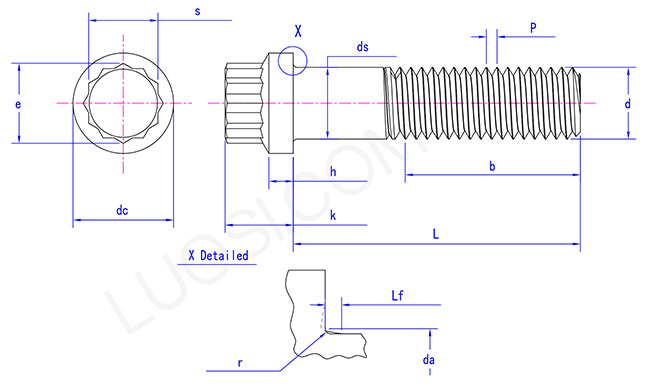

Parametri izdelka

pon	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds maks	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s maks	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc maks	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h maks	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k maks	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf max	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r min	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Vijaki s piontsko prirobnico metričnega tipa F 12 so primerni za popravilo poškodovanih lukenj. Nazobčana struktura lahko deluje kot sidro na obrabljeni niti in se lahko uporablja kot začasna pritrditev za staro opremo pred vzdrževanjem. Lahko prenesejo toplotne cikle. Nazobčana prirobnica ohranja oprijem, ko se kovina razširi ali skrči, zaradi česar je zelo primerna za izpušne kolektorje ali komponente pečice.
