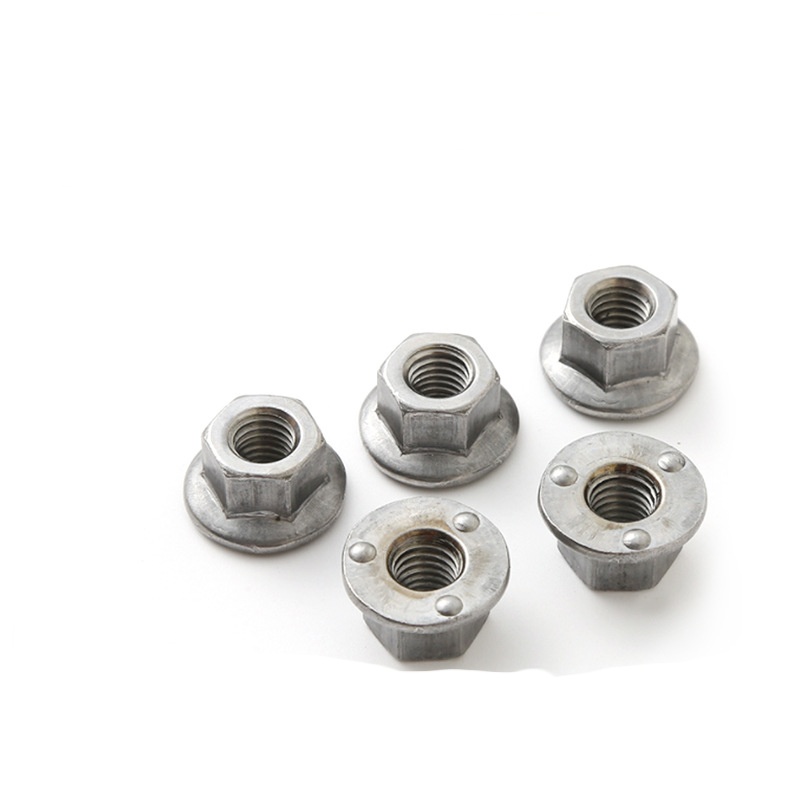

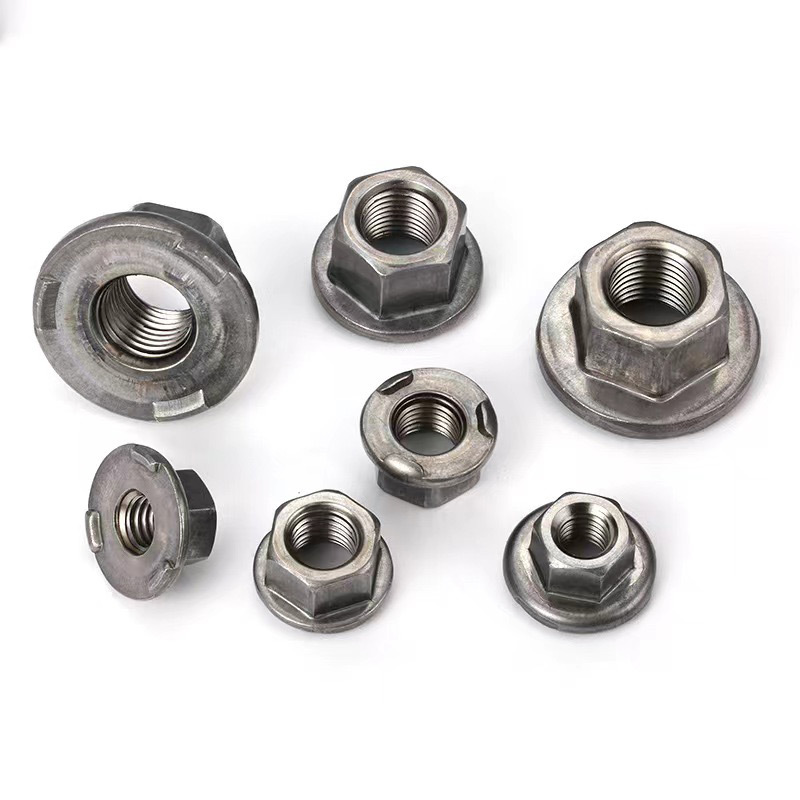

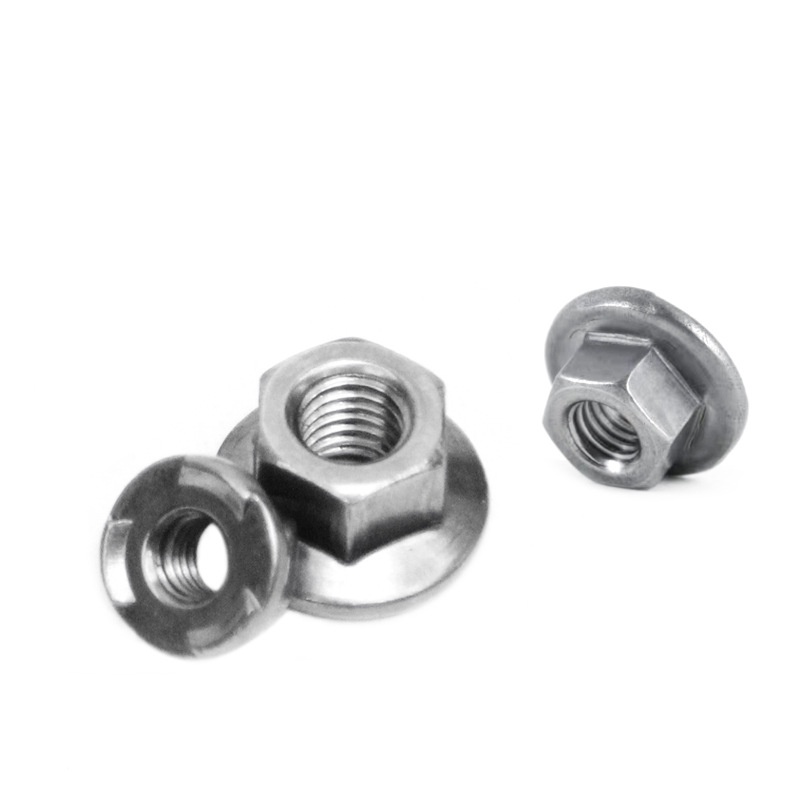

Visoko trdne varjene šestrobe matice s prirobnico

Izdelane iz jekel, ki jih je mogoče variti, kot je ogljikovo jeklo ali nerjavno jeklo, visoko trdne varjene šestrobe matice s prirobnico nudijo vzdržljivost in pogosto odpornost proti koroziji. Stranke izberejo Xiaoguo® zaradi dosledne kakovosti pritrdilnih elementov in zanesljivosti, standarda, ki ga podpirajo vodilni proizvajalci v industriji.

Model:QC/T 872-2011

Pošlji povpraševanje

Opis izdelka

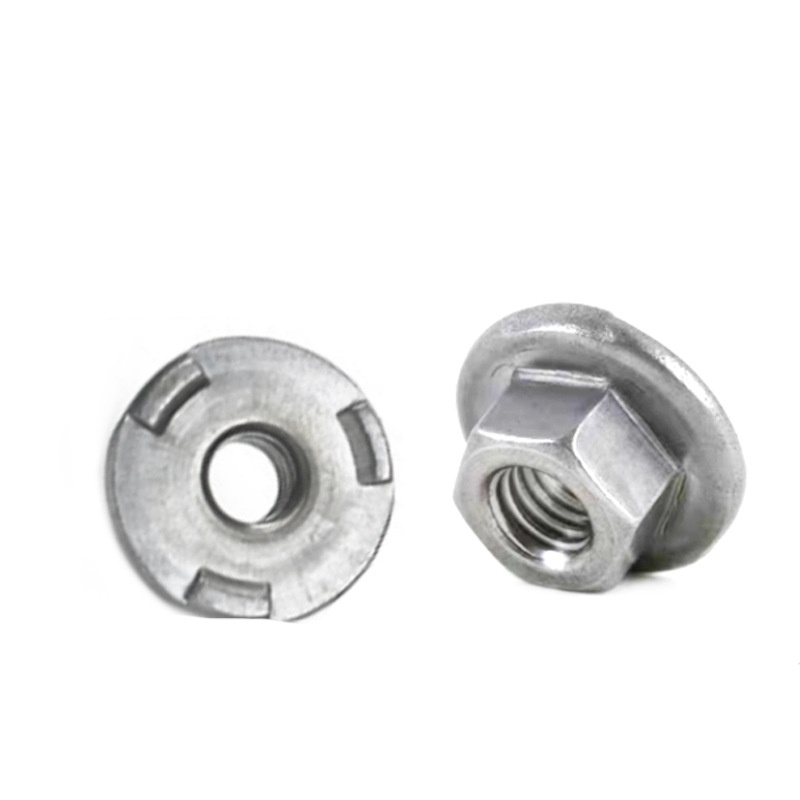

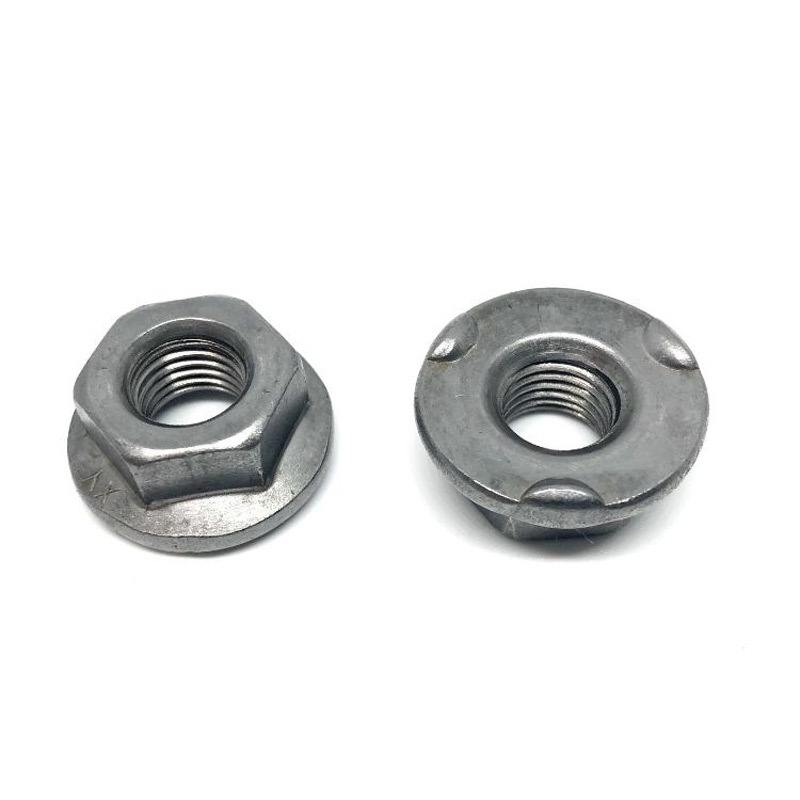

Kar naredi visoko trdne varjene šestrobe matice s prirobnico drugačne, je, da so narejene za varjenje. Običajno je na dnu prirobnice malo dvignjen del za varjenje, majhen obroček ali izboklina ali morda posebej pripravljen nagnjen rob. Ta dvignjen del se najprej stopi, ko varite (bodisi obločno ali projekcijsko varjenje), kar pomaga ustvariti močno, enakomerno, globoko vez med osnovo prirobnice in kosom, na katerem delate. Tako ostane trajno pritrjen.

“High

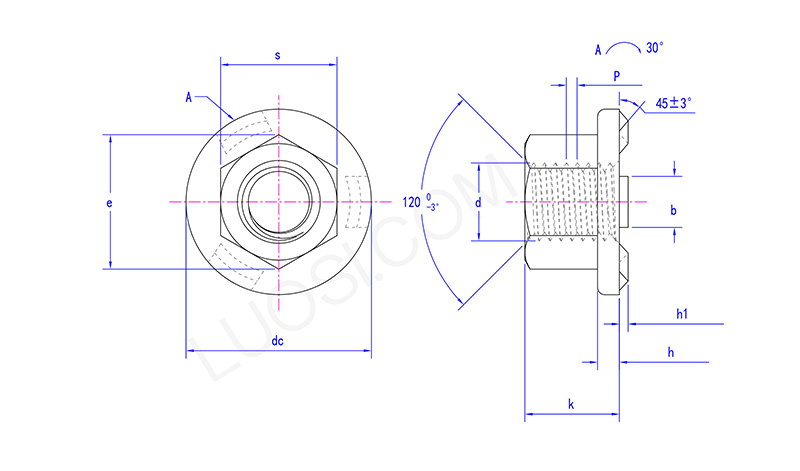

Posebni parametri:

Parametri, kot so polovični kot navoja, odstopanje navoja in toleranca premera metričnih navojev, sledijo standardom, kot so ISO 965-1, GB/T 197 ali DIN 14. To pomeni, da jih je mogoče po potrebi zamenjati in nanje natančno priviti matice. Parametri, kot so polovični kot navoja, odstopanje naklona in toleranca premera metričnih navojev, sledijo standardom, kot je ISO 965-1, GB/T 197 ali DIN 14. Po potrebi jih lahko zamenjamo in nanje natančno privijemo matice.

pon	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 maks	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc maks	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h maks	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b maks	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k maks	5	7	10	13	15	17	19.5
s maks	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Učinki neposrednosti in debeline na zmogljivost:

Velikost prirobnice na teh privarjenih šesterokotnih maticah vpliva na to, kako se obremenitev širi, kako dobro prenašajo vibracije in kako močan je zvar. Večja ali debelejša prirobnica pomeni večjo stabilnost in boljši stik s površino. Izbira prave velikosti prirobnice za te matice je pomembna za dobro delovanje spoja.
