Učinkovit varilni vijak za projekcijo obraza

Celovitost spoja, ki ga oblikuje varilni vijak Efficient Face projection, je preverjena s standardnimi destruktivnimi ali neporušitvenimi metodami testiranja. Xiaoguo® si že več kot 15 let ustvarja ugled med proizvajalci zaradi zanesljive kakovosti in konkurenčnih cen.

Model:Q 199B-1999

Pošlji povpraševanje

Opis izdelka

Da bi bili varilni vijaki Efficient Face projection zaščiteni proti rji, so pogosto površinsko premazani. Pocinkanje - prozoren ali rumeni kromat - je zelo pogosto in deluje zelo dobro. Fosfatni premazi pripomorejo k boljši oprijemljivosti barve in nudijo tudi nekaj zaščite pred rjo. Ne glede na premaz, ki je nanesen na te vijake, mora delovati v postopku varjenja.

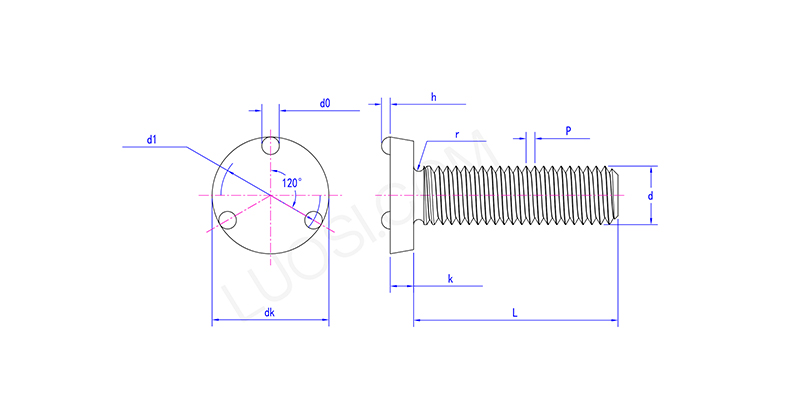

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
dk min	11.23	11.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.1
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Prednosti izdelka

Površinska obdelava projekcijskega varilnega vijaka Efficient Face resnično vpliva na to, kako dober je zvar. Če je premaz debel ali ne prevaja elektrike, lahko vpliva na pretok električnega toka in količino proizvedene toplote.

Prevleke morajo biti tanke, prevajati elektriko ali izdelane posebej za varjenje. Običajno se izbokline na teh vijakih med varjenjem potisnejo skozi premaz, kar zagotavlja neposreden stik kovin.

Ta zasnova preprečuje, da bi prevleka ovirala prevajanje toka, kar zagotavlja gladko varilno vezje. Tanka prevleka prav tako zmanjša odpornost proti prodiranju izboklin, ohranja zaščitne lastnosti, hkrati pa omogoča tesno prileganje kovinskih kontaktnih površin, kar izboljša trdnost in prevodnost zvara.

Veljavni scenariji

Učinkoviti varilni vijaki za projekcijo obraza se zelo dobro obnesejo v montažnih linijah velikega obsega, zlasti pri izdelavi avtomobilov – za stvari, kot so nosilci, plošče in električne ozemljitve – ter v napravah, kot so šasije in ohišja.

Dobri so, ko lahko dosežete samo eno stran, ko je hitrost varjenja zelo pomembna ali ko matice ali čepi za točkovno varjenje preprosto ne delujejo. Zagotavljajo močno, navojno mesto za pritrditev stvari.

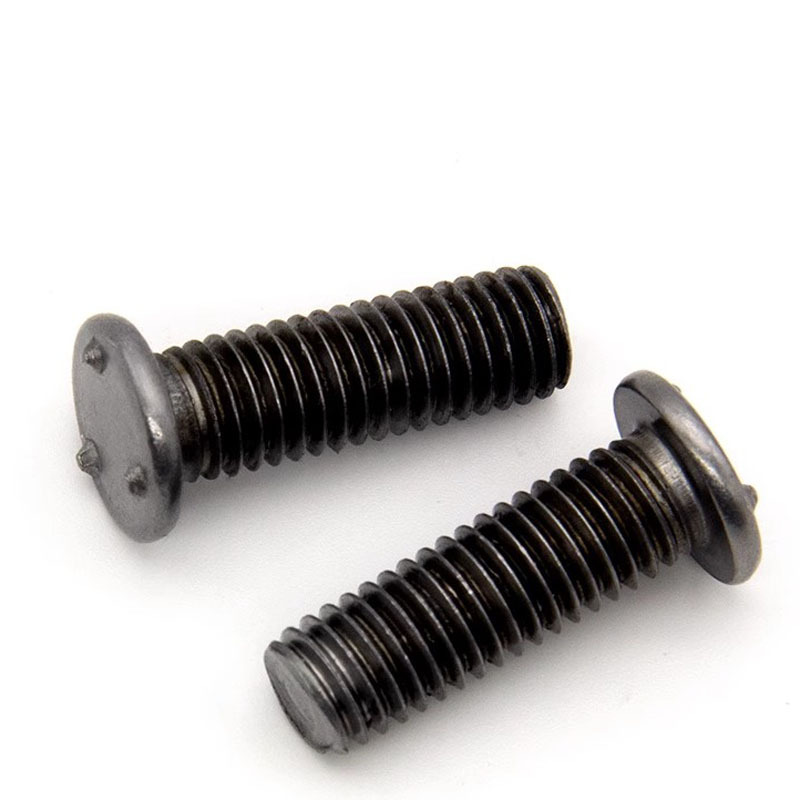

Efficient Face Projection Welding Bolt
