DIN 603 Vijak s kvadratnim vratom s skodelico

Vijak s kvadratnim vratom Xiaoguo® DIN 603 je na voljo v različnih površinskih obdelavah, kot sta vroče cinkanje in neelektrično nikljanje. Ima več kot 500 ur preskusa s solnim razpršilom, kar zagotavlja, da dlje časa ne bo rjavel niti v obalnih okoljih ali okoljih s kemično korozijo. Če slučajno potrebujete napredni vijak s kvadratnim vratom DIN 603, pošljite povpraševanje.

Pošlji povpraševanje

Opis izdelka

Mednarodni standard

Glavni mednarodni standard DIN 603 vijaka s kvadratnim vratom s pokalno glavo, DIN 603, je izdal Nemški inštitut za standarde. Izčrpno določa dimenzije, materiale, zmogljivost in druge tehnične zahteve te vrste vijakov, kar zagotavlja globalno univerzalnost in kakovostno zanesljivost izdelkov.

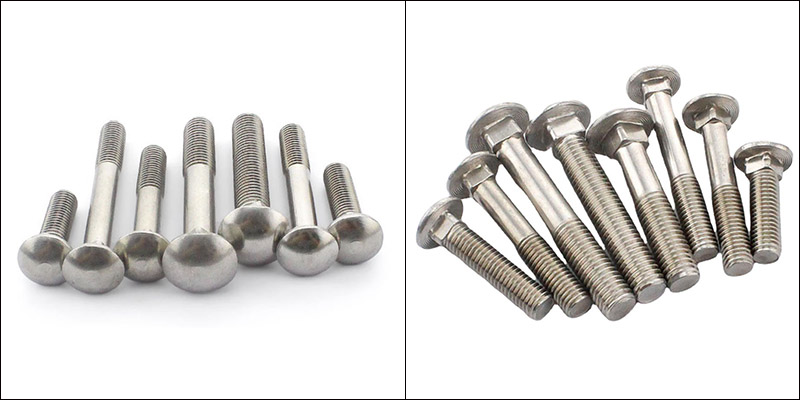

DIN 603 Cup Head Square Neck Bolt

Vijak s kvadratnim vratom DIN 603 Cup v skladu s standardom DIN 603 se pogosto uporablja na področjih, kot so lesene konstrukcije, zgradbe, prometne ovire in objekti na prostem, zaradi svoje edinstvene zasnove proti torzijskemu vratu in polkrožne glave. Podjetje XIAOGUO bo vsaki stranki zagotovilo odlično storitev na podlagi naslednjih standardov.

Skladno z mednarodnimi standardi: strogo upošteva najnovejše standarde DIN 603, da se zagotovi globalna univerzalnost.

Zanesljiva zasnova proti vrtenju: Edinstvena struktura s kvadratnim vratom omogoča zaščito proti vrtenju brez potrebe po orodjih, namestitev pa je zelo priročna.

Široka prilagodljivost: ponuja izdelke različnih velikosti, različnih stopenj, različnih moči in različnih materialov za izpolnjevanje potreb strank.

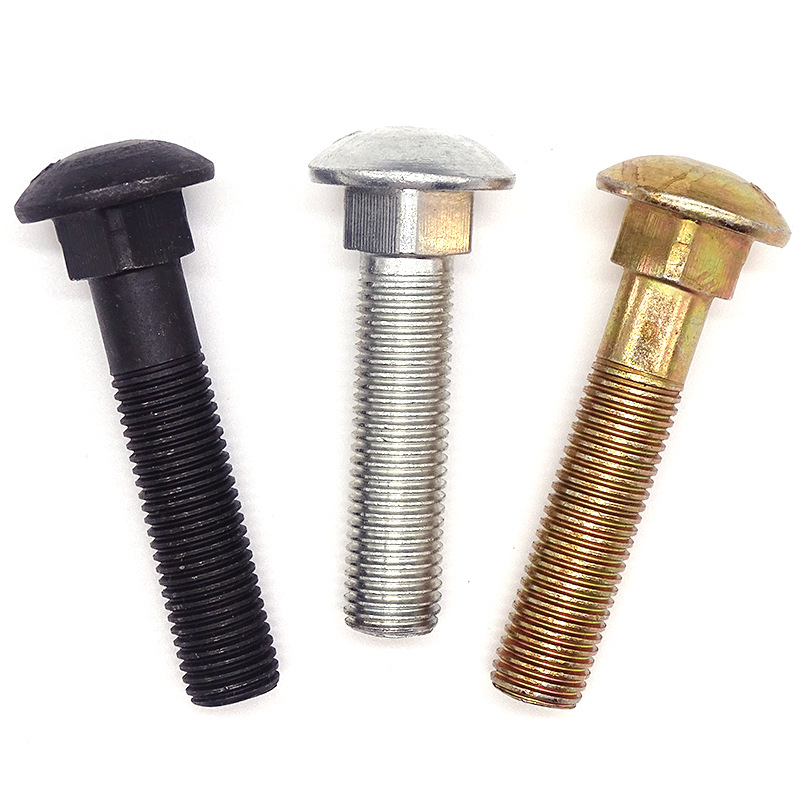

Visokokakovostna površinska obdelava: ponuja različne visokokakovostne možnosti površinske obdelave, kot so elektro-galvanizacija, vroče cinkanje in prevleka s cinkovo pločevino, za izpolnjevanje zahtev glede odpornosti proti koroziji v različnih okoljih.

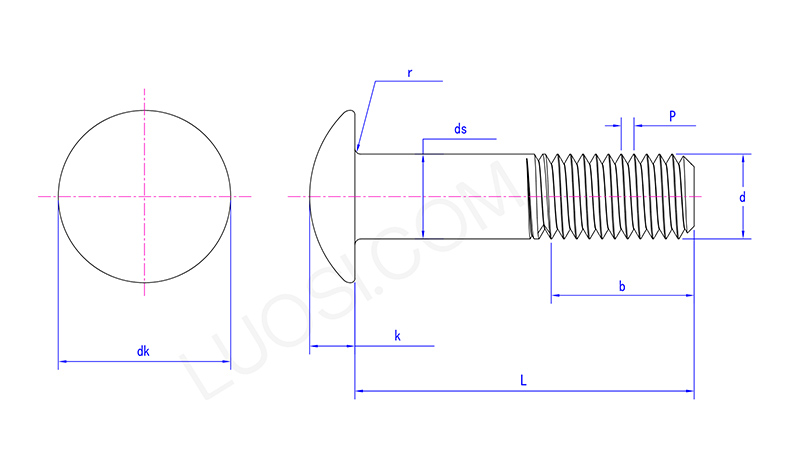

DIN 603 Cup Head Square Neck Bolt

pon	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk maks	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds maks	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k maks	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r maks	0.5	0.5	0.5	0.5	1	1	1	1.5

Domena osnovne aplikacije

Vijak s kvadratnim vratom DIN 603 ima priročno namestitev, gladko površino in visoko trdnost povezave. Uporablja se predvsem na naslednjih štirih ključnih področjih:

（1）Zgradbe in inženiring z leseno konstrukcijo

Zasnovo kvadratnega vratu je mogoče neposredno vdelati v les, kar zagotavlja, da se vijak ne vrti, ko je matica zategnjena na eni strani.

Gradnja hiše: Uporablja se za pritrditev lesenih tramov in okvirne konstrukcije hiše.

Zunanji inženiring: Pogosto se uporablja za gradnjo zunanjih lesenih ploščadi (Decking), vrtnih ograj, parkovnih klopi, paviljonov itd.

（2）Proizvodnja in transport vozil

Pri proizvodnji tovornjakov s polpriklopniki, prikolicami in drugimi vozili se lahko vijak s kvadratnim vratom DIN 603 Cup uporablja za pritrditev stranskih plošč in tal vozila ter za povezavo kovinskega okvirja z leseno nosilno ploščadjo.

（3）Druge industrijske in posebne aplikacije

Transportne zmogljivosti: Pogosto se uporabljajo za pritrditev avtocestnih zaščitnih ograj, prometnih znakov itd.

Komunalni inženiring: Uporablja se pri projektih, kot so mostovi in kabelski nosilci.

Ladjedelniška industrija: Zaradi odlične odpornosti proti koroziji se pogosto uporablja tudi pri gradnji ladij.

Nova energija: Primerno za nastajajoča področja, kot so objekti za proizvodnjo sončne energije in proizvodnja novih energetskih baterij.

Posebne industrije: Uporablja se tudi v panogah, kot so medicinske naprave, komunikacijska oprema in elektronska proizvodnja 3C.

（4）Splošni stroji in oprema

Pri mehanski opremi, kjer obstajajo zahteve glede trdnosti pritrjevanja in zaščite pred zrahljanjem, se za pritrditev pokrovov ali komponent kmetijskih strojev uporablja tudi DIN 603 vijak s kvadratnim vratom s skodelico.
