12-točkovni vijak s prirobnico

Takoj oddajte naročilo Xiaoguo® 12-točkovnih prirobničnih vijakov v razsutem stanju. Ta izdelek ima edinstveno 12-točkovno zasnovo glave in je izdelan iz legiranega jekla stopnje 12,9, ki je bilo podvrženo postopkom kaljenja in popuščanja, s končno natezno trdnostjo, ki presega 1200 MPa, kar je primerno za uporabo v delih motorja, obremenjenih s težkimi obremenitvami.

Pošlji povpraševanje

Opis izdelka

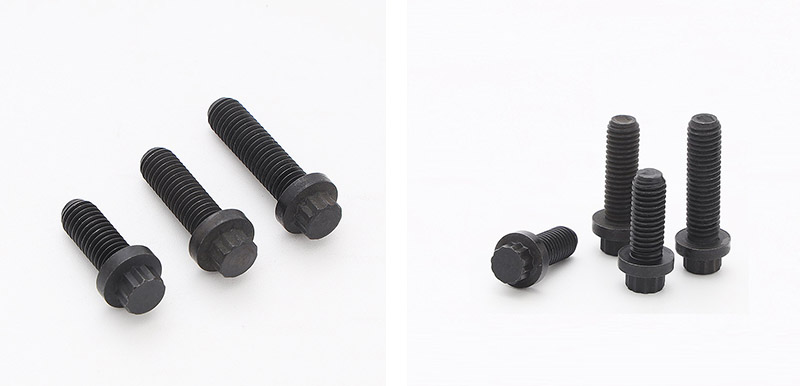

12-točkovni vijak s prirobnico je visoko zmogljiv pritrdilni element z glavo z dvanajstimi vogali in povečano podporno površino prirobnice na dnu. Njegova oblika glave ima dvojno šesterokotno zasnovo, ki združuje dvanajsttočkovni pogon in integrirano strukturo prirobnice, posebej zasnovano za visok navor in odpornost proti popuščanju zaradi vibracij.

Ta 12-točkovni vijak s prirobnico se pogosto uporablja v avtomobilskih prenosnih sistemih, blokih motorjev, letalskih motorjih in industrijski opremi visoke trdnosti. Je idealna rešitev za zamenjavo tradicionalnih vijakov s šestrobo glavo in notranjih vijakov s šestrobo glavo s cilindrično glavo. Dvanajststranska zasnova pogonske površine omogoča uporabo obročnega ključa ali dvanajststranskih vtičnic, kar omogoča 30° prestavljanje v ozkih prostorih v primerjavi s standardnimi šesterokotnimi glavami, kar ima za posledico večjo učinkovitost namestitve.

12 Point Flange Screw

Glavna prednost

Glavne prednosti 12-točkovnega prirobničnega vijaka se odražajo predvsem v naslednjih vidikih:

（1）Tip glave z dvanajstimi točkami

Več kontaktnih površin: Tip glave z dvanajstimi točkami ima dvakrat več kontaktnih površin kot šestkotna glava, kar mu omogoča, da prenese večji zatezni moment, ne da bi poškodoval glavo.

Tveganje zaradi drsnega kota je majhno: porazdelitev sile je bolj enakomerna, zaradi česar je primeren za aplikacije, ki zahtevajo visoko prednapetost.

（2）Integrirana prirobnica

Samostojna površina prirobnice: dodatna tesnila niso potrebna. Nazobčana ali reliefna struktura na dnu prirobnice sodeluje s površino obdelovanca in ustvarja močno torno silo.

Visoka odpornost na vibracije: lahko ohrani prednapetost tudi v vibrirajočem okolju, primerno za dinamična območja obremenitve.

（3）Enostavna namestitev, prihrani prostor

Zasuk za 30°: glavo z dvanajstimi točkami je mogoče zasukati za 30°, da jo vstavite v ključ za ponovno namestitev. To prihrani polovico prostora v primerjavi s 60° vrtenjem šesterokotne glave. Primerno za omejen prostor.

（4）Velika nosilna površina

Povečana površina prirobnice poveča kontaktno površino: učinkovito razprši pritisk in preprečuje deformacijo mehkih materialov, kot sta aluminij in lito železo.

12 Point Flange Screw

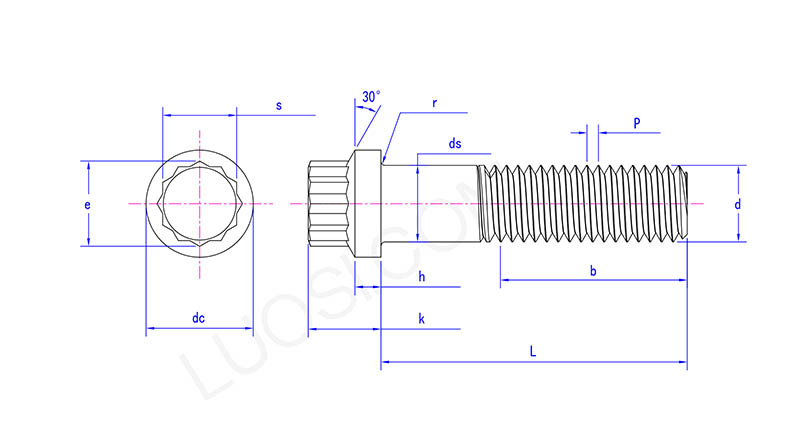

pon	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Alternativni šestrobi vijaki

Združljivost z zunanjim premerom glave: 12-točkovni vijak s prirobnico ima enako velikost luknje kot standardni vijak s šesterokotno cilindrično glavo, zato ga je mogoče neposredno zamenjati, ne da bi spremenili položaj luknje, in je tudi bolj vzdržljiv.

（6）Celoten nabor visoko trdnih razredov

Pokriva razred 8,8, razred 10,9, razred 12,9 in nerjavno jeklo A2-70/A4-80, ki ustreza potrebam vseh scenarijev, od splošnih strojev do ekstremno težkih obremenitev.

（7）Bogate rešitve, odporne proti koroziji

Ponuja različne površinske obdelave, kot so elektrogalvanizacija, vroče cinkanje, premaz Dacromet, zlitina cinka in niklja in črnjenje, primerno za notranja, zunanja, pomorska in kemična okolja itd.

（8）Širok nabor področij uporabe

Avtomobili (motorji, menjalniki, šasije), letalstvo (ogrodja motorjev, podvozja), vetrna energija, rudarstvo, petrokemikalije, ladje, splošni stroji itd.
