Tip TD štrleči varjeni čepi

Zasnova štrlečih varjenih čepov tipa TD je ugodna za oblikovanje varne povezave na kovinski površini. Štrleči del lahko koncentrira varilno toploto, zaradi česar je postopek varjenja hiter in stabilen. Podjetje Xiaoguo® za proizvodnjo strogo upošteva standarde IFI 148-3-2002.

Model:IFI 148-3-2002

Pošlji povpraševanje

Opis izdelka

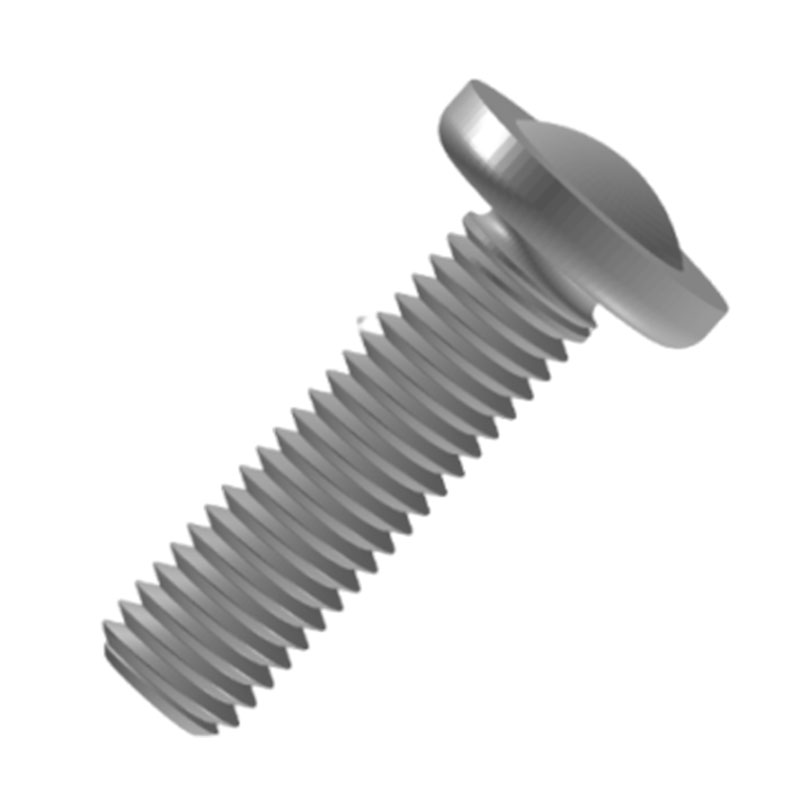

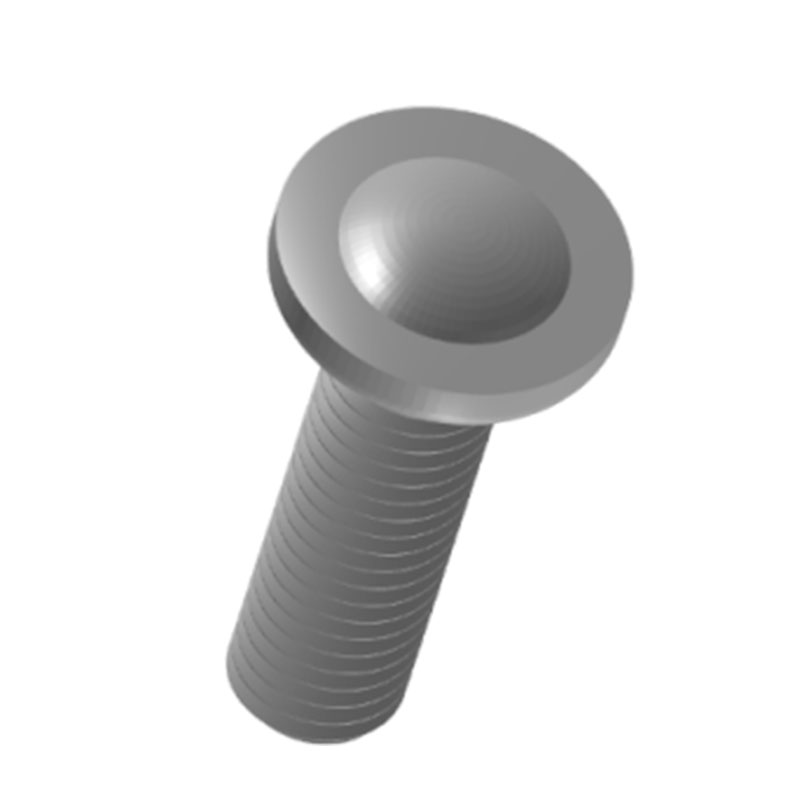

Izbočeni varjeni čepi tipa TD imajo okroglo glavo s telesom navojne palice, pritrjenim spodaj. Prehod med glavo in palico je zelo gladek in pravilen. Na voljo so različne velikosti in dolžine niti, ki jih je mogoče prilagoditi različnim scenarijem, ki zahtevajo pritrditev z varjenjem.

Parametri izdelka

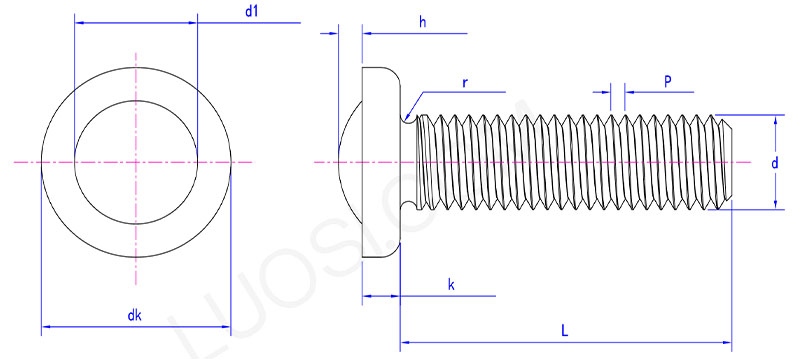

type TD projection weld stud parameter

pon	#6	#8	#10	1/4	5/16	3/8	1/2
P	32	32	24	20	18	16	13
dk maks	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk min	0.24	0.303	0.368	0.485	0.605	0.725	0.975
k maks	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d1 maks	0.143	0.169	0.195	0.255	0.317	0.38	0.505
d1 min	0.133	0.159	0.185	0.245	0.307	0.37	0.495
h maks	0.027	0.028	0.028	0.031	0.031	0.033	0.035
h min	0.022	0.023	0.023	0.026	0.026	0.028	0.03
r maks	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Aplikacija

TD štrleči varjeni čepi se običajno uporabljajo v avtomobilski industriji. Pri izdelavi sestavnih delov, kot so avtomobilske karoserije in šasije, je običajno pritrditi različne majhne dele na svoje mesto. Na primer, namestitev zaklepnih mehanizmov na vrata avtomobila ali pritrditev majhnih nosilcev na podvozje. Po uporabi teh metod se komponente avtomobila med vožnjo ne bodo tresele ali oddajale neobičajnih zvokov.

Varjeni vijaki tipa TD se razlikujejo od navadnih vijakov. S to posebno obliko glave je lahko med postopkom varjenja tok bolj koncentriran in porazdelitev toplote bolj enakomerna. Kakovost zvarnega spoja je še posebej stabilna. Poleg tega je navoj obdelan zelo natančno in je zelo gladek, ko je matica zategnjena, brez zatikanja.

Projekcijski varjeni čepi tipa TD se uporabljajo pri sestavljanju gospodinjskih aparatov. Na primer, ko sestavljate zunanjo lupino pralnega stroja, morate notri pritrditi nosilec motorja, privariti ta vijačni steber na zunanjo lupino, nato namestiti nosilec navzgor in priviti matico. Police v hladilniku so pritrjene, nameščeni so drobni deli zunanje enote klimatske naprave. Uporaba te metode za varjenje je hkrati čvrsta in priročna.

Lastnosti izdelka

Varjeni čepi tipa TD nudijo udobje in moč pri varjenju. Pri varjenju je zelo priročno. Samo položite zvar nanj, ni vam treba skrbeti za poravnavo. Po vklopu se bodo vijaki in zvar zelo hitro zlili skupaj z izjemno visoko učinkovitostjo. Poleg tega je varjenje izjemno robustno. Ne glede na to, ali ga vlečete ali stresate, se ne bo zlahka zrahljal.
