100° zatiči z ravno glavo

100° čepki z ravno glavo imajo kot 100° na glavi in jih je mogoče namestiti poravnano s površino. Primerni so za kovinske plošče, pohištvene okvirje ali mehansko opremo, ki zahteva glavo z nizkim profilom. Tovarna Xiaoguo® strogo sledi standardu MS 20426L-1993 za proizvodnjo.

Model:MS 20426L-1993

Pošlji povpraševanje

Opis izdelka

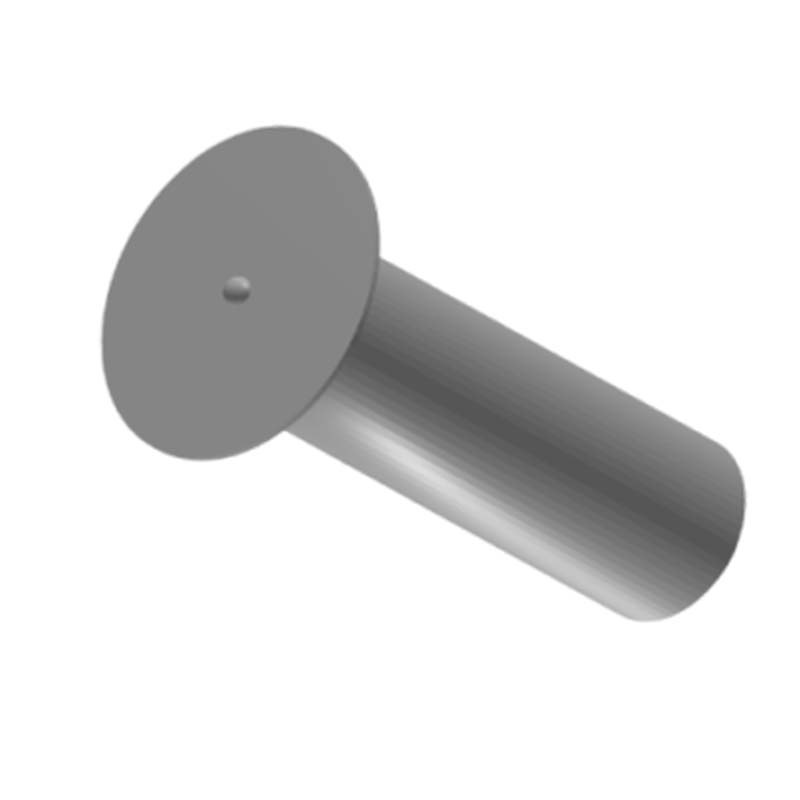

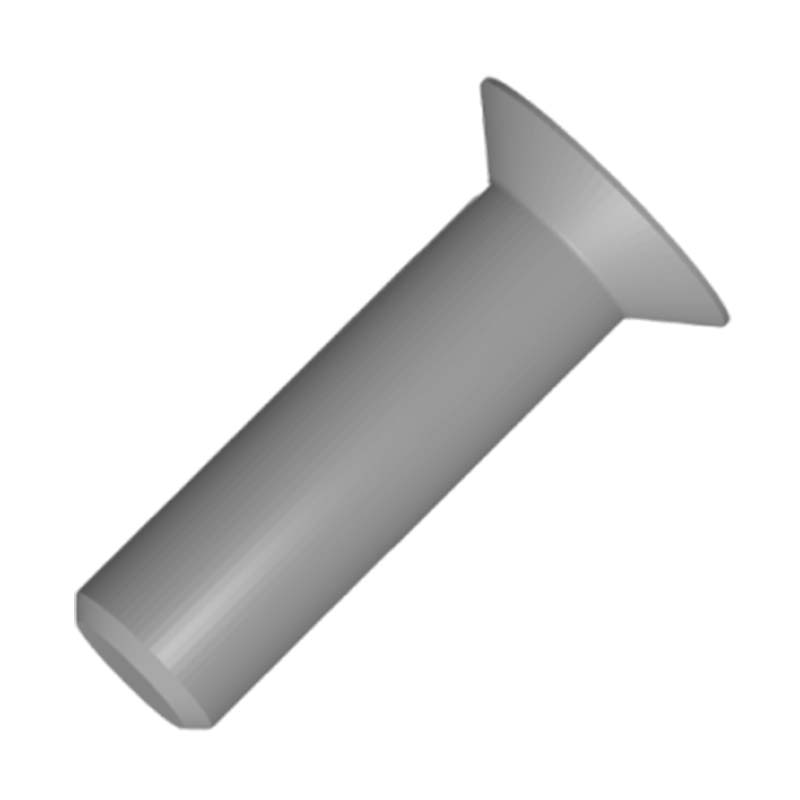

En konec čepov s 100-stopinjsko ploščato glavo je 100-stopinjska ravna glava, drugi konec pa ima navoje. Ploščata glava omogoča, da se tesno prilega komponentam, ki imajo ustrezne ugreznjene luknje. Njegove specifikacije navojev so številne, od majhne velikosti M3 do večje velikosti M16.

Podrobnosti o izdelku in parametri

Ploščati čepi so v bistvu vrsta varilnih čepov. Njihove glave so stožčaste in so med varjenjem skoraj poravnane z obdelovancem. Kot 100° je ključnega pomena, saj omogoča, da se glava čepa rahlo pogrezne v material in tako ohrani nizek profil. Kadar je treba po varjenju ohraniti gladko in ravno površino, na primer na površinah, kjer je obdelovanec nagnjen k zatikanju, se lahko uporabi ta vrsta čepa.

Čepki s 100° ploščato glavo so poimenovani po kotu svojih stožčastih glav. Ta posebna 100-stopinjska zasnova zagotavlja, da je zvar skoraj poravnan z osnovnim materialom. To je običajna izbira za obdelavo pločevine ali v kateri koli situaciji, kjer je potrebno varjenje na površino za ohranitev vizualno ali funkcionalno gladkega zaključka.

Zaradi specifičnega stožčastega kota imajo nižji profil glave. Z varjenjem tvorijo skoraj nevidne spojne točke. Na področju avtomobilske industrije, elektronike ali proizvodnje gospodinjskih aparatov jih boste pogosto našli v uporabi na področjih, kjer je potrebna čista in gladka površinska obdelava.

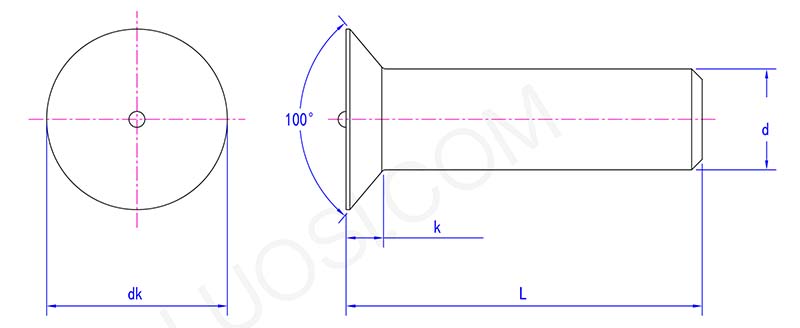

pon	1/16	3/32	1/8	5/32	3/16	7/32	1/4	5/16	3/8
dk maks	0.118	0.183	0.229	0.29	0.357	0.419	0.49	0.568	0.698
dk min	0.11	0.175	0.221	0.282	0.349	0.411	0.482	0.56	0.69
k	0.022	0.036	0.042	0.055	0.07	0.083	0.095	0.106	0.134
d maks	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.315	0.378
d min	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.311	0.374
