Tip T3 štrleči varjeni čepi

Varjeni čepi tipa T3 so posebej zasnovani za točkovno varjenje. Njihove majhne izbokline se stopijo in vežejo na kovinsko površino. Primerni so za avtomobilske komponente, električne okvirje ali kovinske plošče. Tovarna Xiaoguo® ima veliko zalog.

Model:IFI 148-2-2002

Pošlji povpraševanje

Opis izdelka

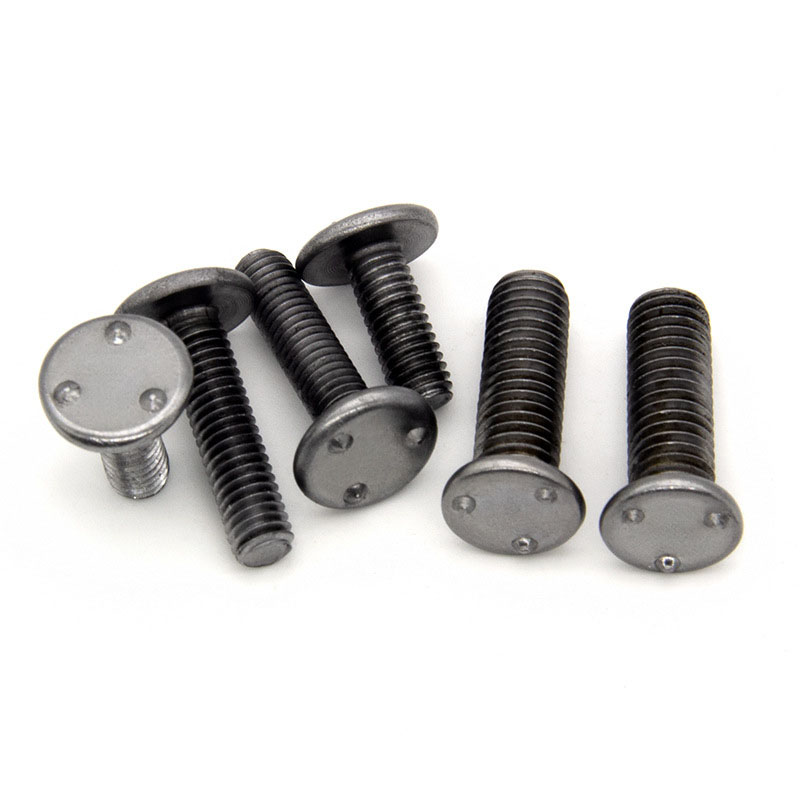

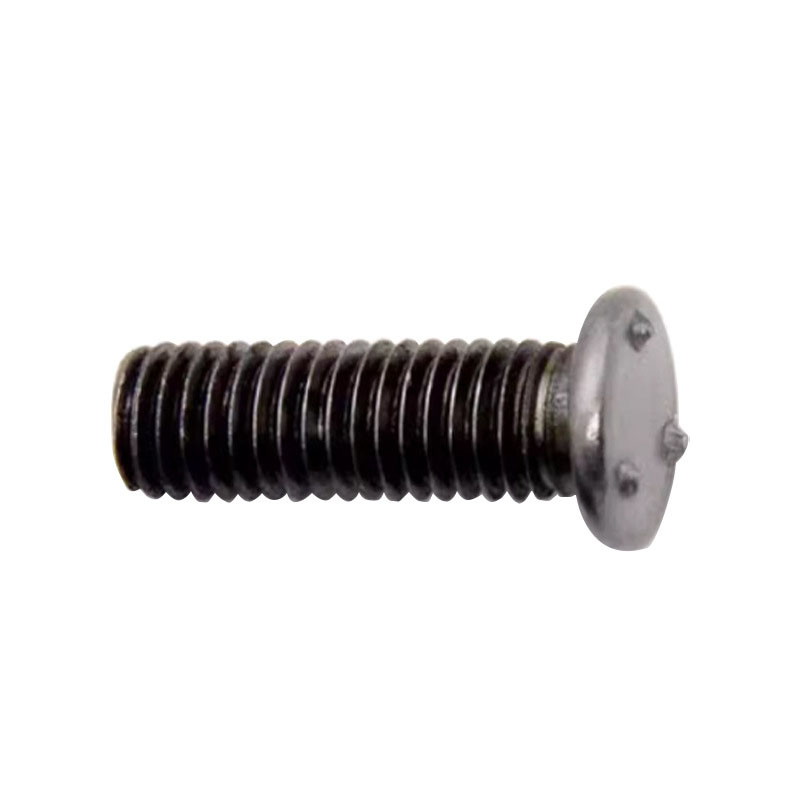

Izbočeni varjeni čepi tipa T3 so vrsta povezovalnega kosa, ki se uporablja za varjenje in pritrditev. Je kovinska palica z navoji po vsej dolžini, na glavi pa je več majhnih izboklin, ki so ključne pri varjenju. Na voljo so tudi različne dolžine.

Funkcije aplikacije

T3 štrleči varjeni čepi se uporabljajo za popravilo zarjavelih plošč karoserije tovornjaka. Lahko poenostavijo postopek vzdrževanja. Pritrdite ga na tanko osnovno ploščo. Konica lahko prežge rjo in tako doseže varen zvar. Novo fiksno vodilo je mogoče neposredno pritrditi na čep s pomočjo vijakov. V blatnik ni treba vrtati lukenj ali nameščati matic.

Štrleči varjeni čepi tipa T3 se uporabljajo pri izdelavi aluminijastih ladijskih vodil. Primerni so za pomorske zlitine in se lahko uporabljajo kot nosilci vodilnih tirnic proti koroziji. Z uporabo nizkotemperaturne nastavitve je mogoče varjenje izvesti skozi bok trupa brez upogibanja. Privijte vodilo iz nerjavečega jekla na vijačni čep na krovu zgoraj. Je bolj odporen na solno pršenje kot navojni spoji. Vrtanje ne bo povzročilo puščanja.

Za ojačitev kovinskih stopniščnih stopnic se uporabljajo štrleči varjeni čepi tipa T3. Uporabljajo se lahko za dodajanje oprijemalnih trakov. Zvarite skozi kapico prstov vsakih 6 palcev. Protizdrsno gumo pritrdite neposredno na čep z vijaki. Točkovno varjenje lahko prodre v plast oksida na starih stopniščih. Prestane lahko test proti zdrsu OSHA brez potrebe po brušenju.

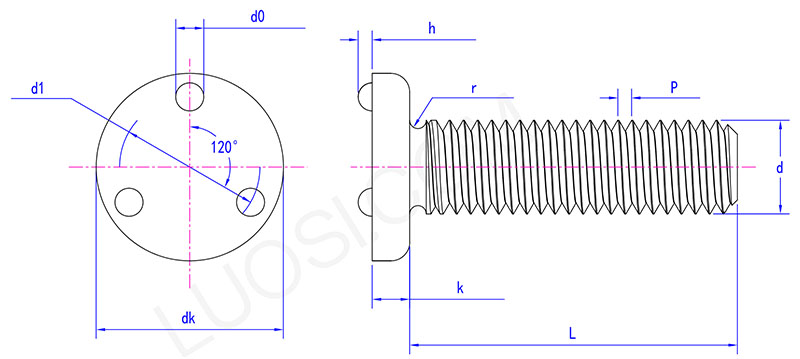

Type T3 projection weld stud parameter

pon	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk maks	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk min	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k maks	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k min	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 maks	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h maks	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r maks	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Lastnost izdelka

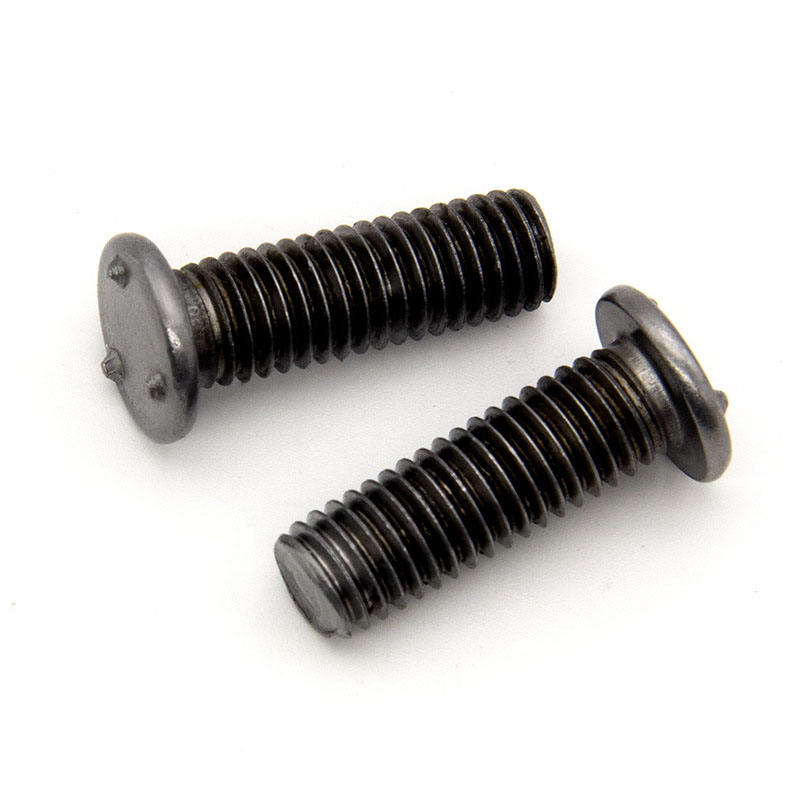

Najbolj značilna značilnost štrlečih varjenih čepov tipa T3 je štrleča oblika na glavi. Izbokline so enake velikosti in se med varjenjem lahko natančno dotaknejo površine obdelovanca. Ko tok teče skozi, se toplota koncentrira na izboklinah, ki se stopijo in spojijo z obdelovancem. Po varjenju sta steber z navojem in obdelovanec tesno pritrjena skoraj brez vrzeli.
