Navojni vijak z zarezo tipa F

Navojni vijaki z režo tipa F, ki jih proizvaja tovarna Xiaoguo®, so skladni z izvedbenim standardom GB/T 5282-1985. Običajno se uporabljajo za pritrditev pokrovov, nosilcev ali lahkih komponent. Če želite preizkusiti kakovost, vam lahko brezplačno pošljemo vzorce.

Model:GB/T 5282-1985

Pošlji povpraševanje

Opis izdelka

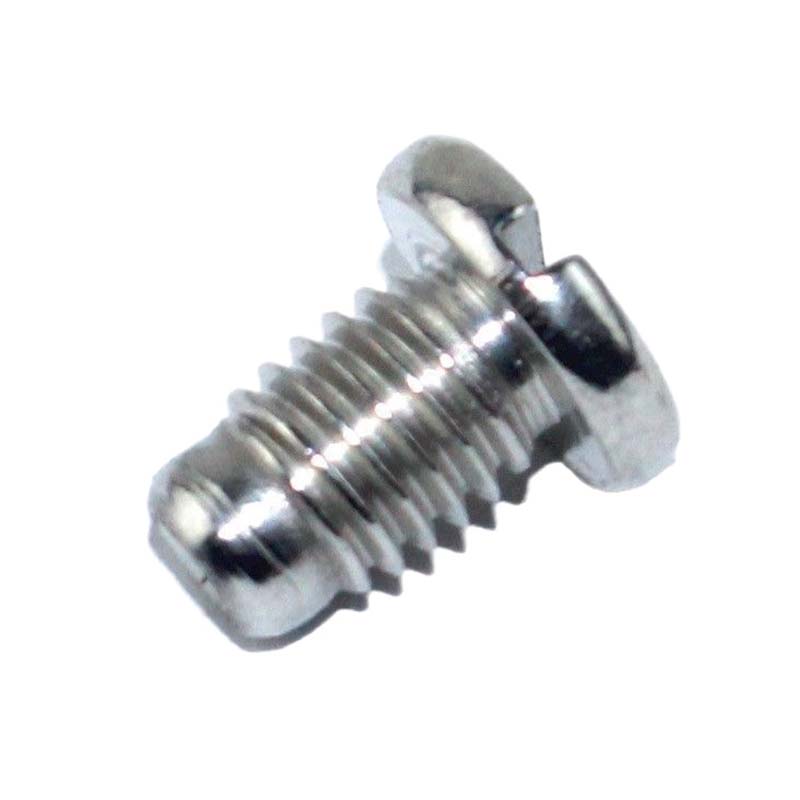

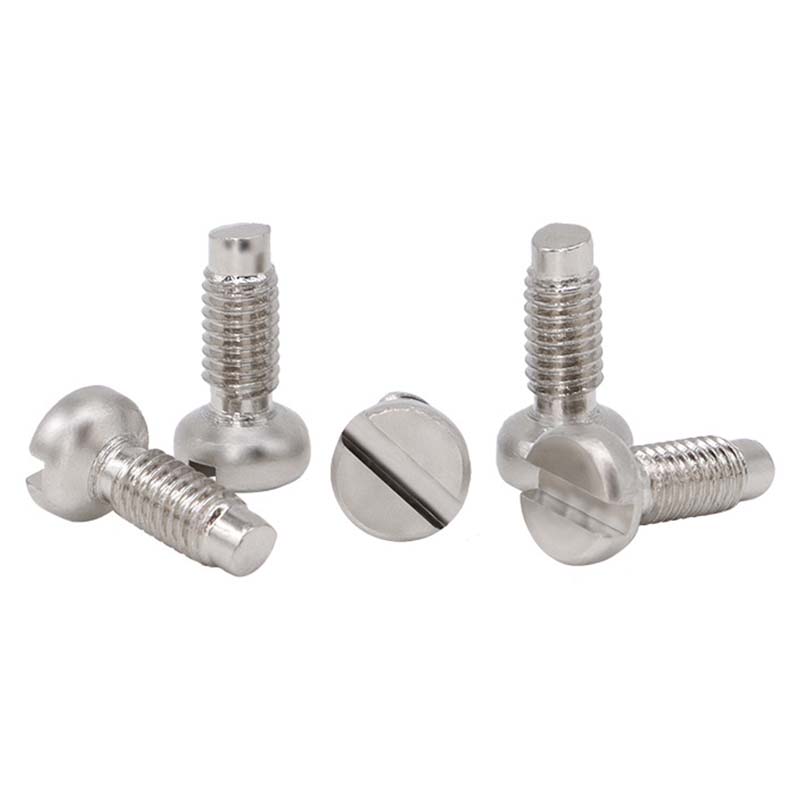

Glava navojnega vijaka z zarezo tipa F je v obliki ponve, z ravnim vrhom in gladkimi robovi. Na sredini je ena sama reža, ki je primerna za delovanje z izvijačem. Vijak ima poseben navoj, ki mu omogoča, da se med montažo sam zareže v material.

Lastnosti izdelka

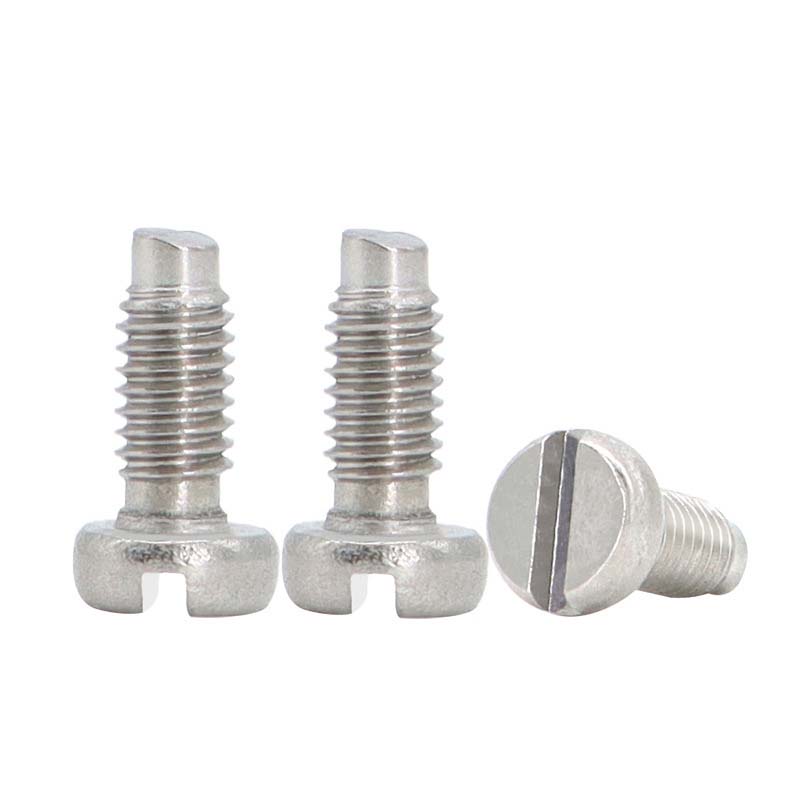

Navojni vijaki z zarezo tipa F imajo našo znano okroglo glavo in režo za ploščate izvijače. Pri vijačenju se bodo vijaki samorezili. Če ne potrebujete gladke površine, jih lahko uporabite. Glava lahko štrli, kar je zelo primerno za številne razdelilne omarice, plastična ohišja ali fiksne okrasne letve.

Navojni vijaki z zarezo tipa F združujejo samorezne fine navoje (tip F), okrogle glave in preprost pogon za utore. So najprimernejša izbira za osnovne vijake pri vzdrževanju stare opreme, plastičnih komponent ali svetilk, ki zahtevajo materiale, ki se ne trgajo. Najbolj primerne so za mehkejše materiale, ker so njihove niti tanjše in ne poškodujejo materialov, kot je plastika.

Type F Slotted Pan Head Tapping Screw parameter

pon	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
največ	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da maks	2.8	3.5	4.1	4.9	5.5	6.3	7.1	9.2	10.7
dk maks	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.6	7.6	9.1	10.6	11.6	15.6	19.5
k maks	1.3	1.8	2.1	2.4	3	3.2	3.6	4.8	6
k min	1.1	1.6	1.9	2.2	2.7	2.9	3.3	4.5	5.7
n min	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
n maks	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
t min	0.5	0.7	0.8	1	1.2	1.3	1.4	1.9	2.4

Oblika utora navojnega vijaka F z zarezo je preprosta, vendar zahteva previdno vstavljanje. Njihove glave stebla se nahajajo nad površino, zato niso primerni za vgradno montažo. Izberite jih za pritrditev komponent na plastična ohišja, pritrditev lesenih plošč, pritrjenih na kovinske okvirje, ali podobne mehkejše materiale.

Premer navojnega vijaka z režo tipa F je večji, na splošno 2- do 3-krat večji od premera gredi vijaka, kar lahko zagotovi boljšo oporo in prepreči poškodbe materiala zaradi neenakomerne sile. Korak navoja je razmeroma širok, kar ima za posledico manjši upor pri rezanju v material, zaradi česar je manj verjetno, da bo povzročil razpoke materiala. Posebej primeren je za mehke materiale, kot sta borov les in plastika.
