Navojni vijak z ugreznjeno in ugrezno glavo

Glava navojnih vijakov z ugreznjeno glavo je rahlo dvignjena in ima režo za izvijač. Sami lahko zabijejo niti v les, plastiko ali tanko kovino. Vijaki, ki jih proizvaja tovarna Xiaoguo®, ustrezajo standardnim specifikacijam.

Model:GB/T 5284-1985

Pošlji povpraševanje

Opis izdelka

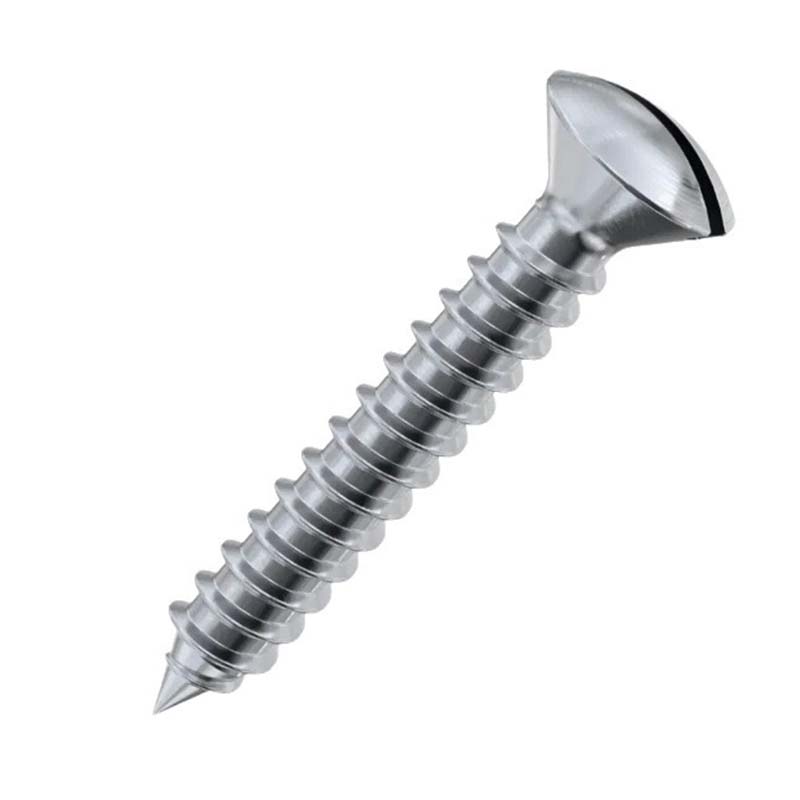

En konec navojnega vijaka z ugreznjeno glavo je napol pogreznjena glava z režo in določeno ukrivljenostjo; drugi konec je navojna palica, ki lahko vrta lastne navoje v material brez predhodnega vrtanja. Obvlada večino običajnih scenarijev uporabe.

Parametri izdelka

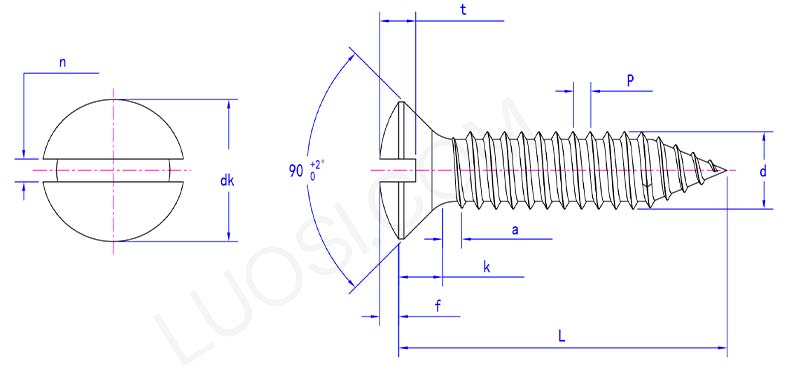

slotted raised countersunk head tapping screw parameter

pon	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
največ	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
dk maks	3.8	5.5	7.3	8.4	9.3	10.3	11.3	15.8	18.3
dk min	3.5	5.2	6.9	8	8.9	9.9	10.9	15.4	17.8
f	0.5	0.7	0.8	1	1.2	1.3	1.4	2	2.3
k maks	1.1	1.7	2.35	2.6	2.8	3	3.15	4.65	5.25
n min	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
n maks	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
t min	0.8	1.2	1.4	1.6	2	2.2	2.4	3.2	3.8
t maks	1	1.45	1.7	1.9	2.4	2.6	2.8	3.7	4.4

Lastnosti izdelka

Njegova zasnova samoreznega navoja je zelo domiselna. Korak in profil zob sta skrbno premišljena. Z lahkoto vrta navoje v različne materiale, oblikovane navojne povezave pa so zelo močne in se verjetno ne bodo zrahljale. Kot in oblika napol ugreznjenega dela sta standardna in se lahko popolnoma prilagodita običajnim zahtevam vgradnje.

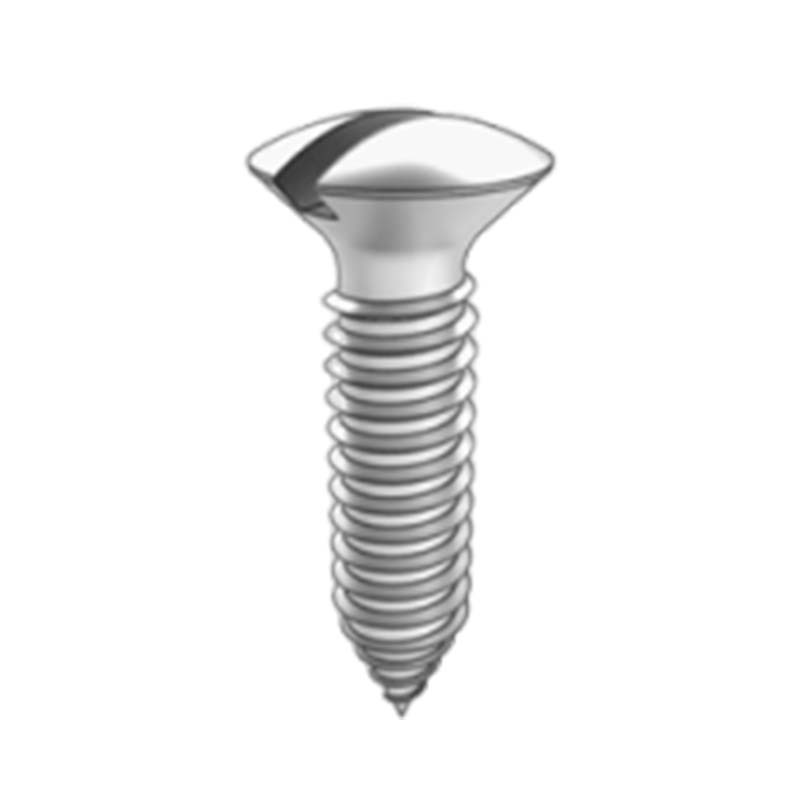

Zgornji del navojnih vijakov z ugreznjeno glavo ima rahlo kupolasto obliko, z ravnim utorom na vrhu, spodnji del pa je nagnjen tako, da je poravnan z dnom vijaka. Ta majhna zasnova kupole poveča podporno silo glave vijaka, medtem ko ostane skoraj ravna. Glava tega vijaka je močnejša od standardnega vijaka z ugrezno glavo in je poravnana s spojenimi elementi.

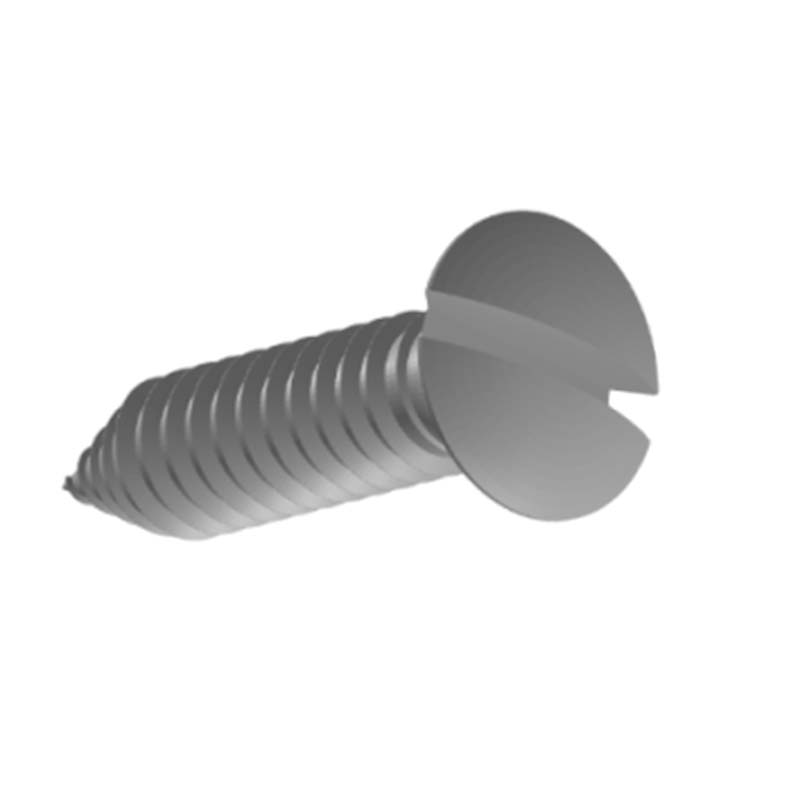

Samorezni vijaki z ugrezno glavo so bolj privlačnega videza kot navadni vijaki z ugrezno glavo. Vrh glave vijaka je nižji, vendar ga je še vedno mogoče gladko priviti. Zaradi rež na glavi vijaka je potreben ploščat izvijač. Pogosto se uporabljajo pri sestavljanju pohištva, strojni opremi za omare ali v kateri koli situaciji, kjer je potrebna gladka površina, vendar mora biti glava bolj čvrsta.

Dvignjeni navojni vijaki z ugreznjeno glavo lahko dosežejo videz poravnane vgradnje, medtem ko imajo nekoliko višjo višino glave. Majhna kupola zagotavlja dodaten material, zaradi česar je glava bolj čvrsta, reža pa globlja (manj nagnjena k lupljenju). Pri samovrtanju v materiale, kot so vlaknene plošče srednje gostote (MDF) ali mehkejše kovine, glava ostane nedotaknjena.
