Projekcijski varjeni čepi

Izbočeni varjeni čepi imajo majhne štrline. Med postopkom varjenja se stopijo in tvorijo trdno vez s kovinsko površino. Uporabljajo se za avtomobilske komponente, kovinske okvirje ali sestavljanje gospodinjskih aparatov. Tovarna Xiaoguo® je popolnoma opremljena in lahko sprejema naročila v razsutem stanju.

Model:JIS B1195-1994

Pošlji povpraševanje

Opis izdelka

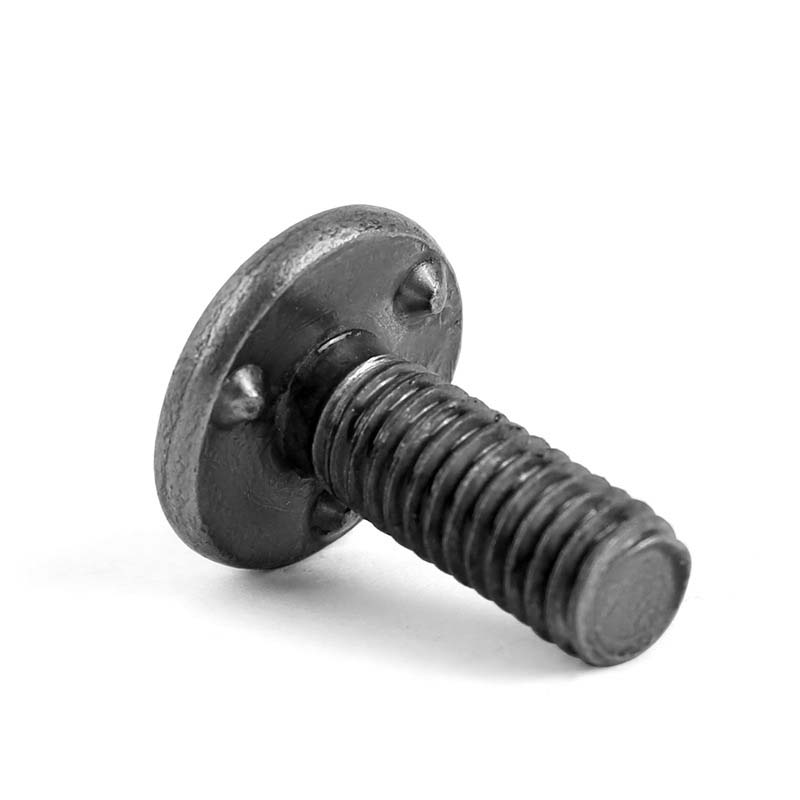

Izbočeni varjeni čepi so v glavnem sestavljeni iz vijaka in glave s posebno dvignjeno strukturo. Kombiniramo jih lahko z maticami ali drugimi komponentami z notranjim navojem. Te izbokline so lahko sestavljene iz več majhnih valjastih, obročastih ali drugih posebnih oblik.

Lastnosti in aplikacije

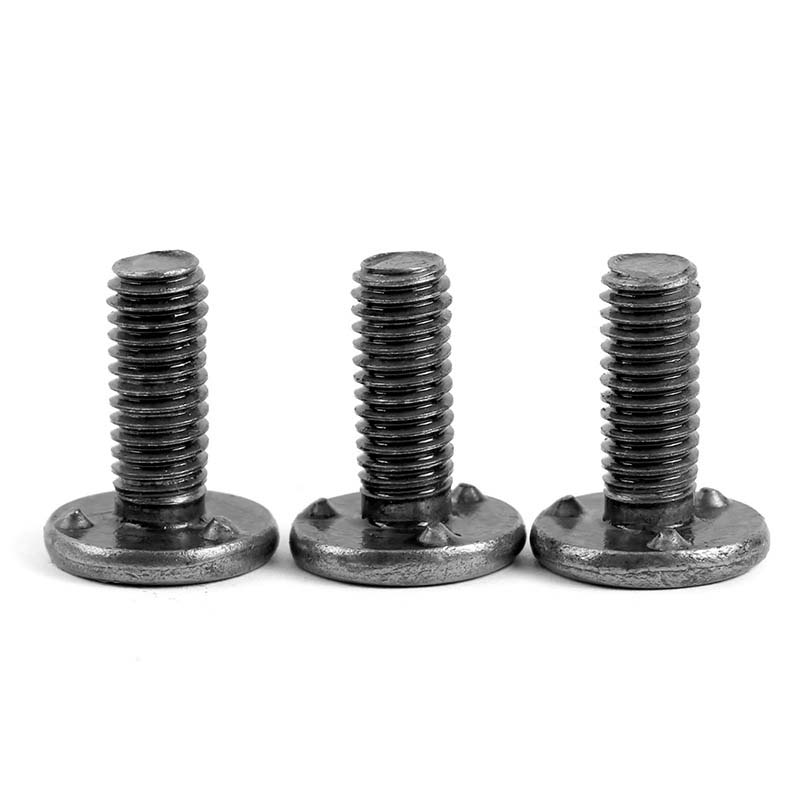

Edinstvene izbokline na glavi varilnega čepa s 3 izboklinami pod glavo omogočajo natančno koncentracijo toka med varjenjem, kar zagotavlja stabilen in zanesljiv postopek varjenja ter pomembno zagotavlja kakovost varjenja. Zaradi koncentrirane sile na izboklinah je toplotni vpliv na druge dele zvara med varjenjem razmeroma majhen, kar lahko dobro ohrani prvotno delovanje in videz zvara in ne bo povzročilo prevelikih deformacij ali poškodb zaradi varjenja.

Izbočeni varjeni čepi so enostavni za varjenje in zelo močni. Tok je koncentriran v štrlečem delu glave, ki hitro poveže čep z obdelovancem. Ta metoda je veliko bolj učinkovita od običajne metode varjenja. Ima lastno funkcijo pozicioniranja. Med namestitvijo niso potrebne zapletene operacije pozicioniranja. Samodejno lahko najde pravilen položaj, kar znatno prihrani čas namestitve.

Projekcijski podvarjeni vijaki se uporabljajo za sestavljanje ohišij elektronskih naprav. Na primer, pri sestavljanju izdelkov, kot so računalniški veliki računalniki, ohišja mobilnih telefonov in ohišja tabličnih računalnikov, igrajo ključno vlogo. Ko nameščate komponente, kot so nosilec trdega diska, pritrdilni okvir napajalnika in podpora za ventilator v notranjosti ohišja ohišja, jih najprej pritrdite na ustrezna mesta na ohišju, nato pa te dodatke pritrdite z uporabo navojev na vijakih.

Izbočeni varjeni čepi se uporabljajo pri gradnji jeklenih konstrukcij. Za strukture, kot so tovarne, skladišča, stadioni, mostovi itd., se pogosto uporabljajo na povezovalnih vozliščih med jeklenimi nosilci in jeklenimi stebri. Najprej se čepi privarijo na konce jeklenih nosilcev ali jeklenih stebrov, nato pa se jekleni nosilci in jekleni stebri pritrdijo skupaj s sorniki ali drugimi povezovalnimi komponentami.

Parametri izdelka

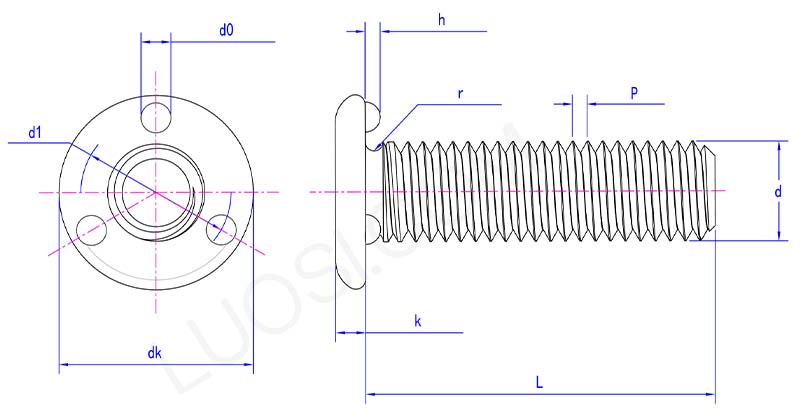

projection weld studs parameter

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	10.4	12.4	14.4	18.4	22.4	26.4
dk min	9.6	11.6	13.6	17.6	21.6	25.6
k maks	1.5	2	2.2	2.7	3.7	4.7
k min	1.1	1.6	1.8	2.3	3.3	4.3
r maks	0.5	0.6	0.7	0.9	1.2	1.4
r min	0.2	0.2	0.25	0.4	0.4	0.6
d0 maks	1.75	2.25	2.75	3.25	4.25	4.25
d0 min	1.25	1.75	2.25	2.75	3.75	3.75
h maks	0.8	0.8	0.9	0.9	1.1	1.1
h min	0.6	0.6	0.7	0.7	0.9	0.9
d1	8.5	10	11.5	15	18	21
