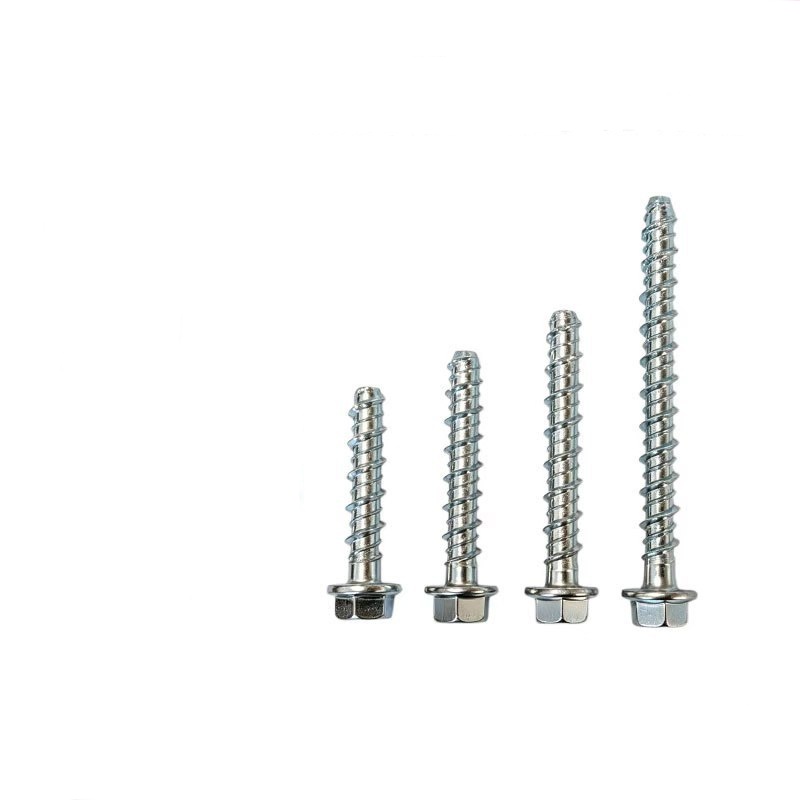

Sidrni vijak za beton s šestrobo prirobnico

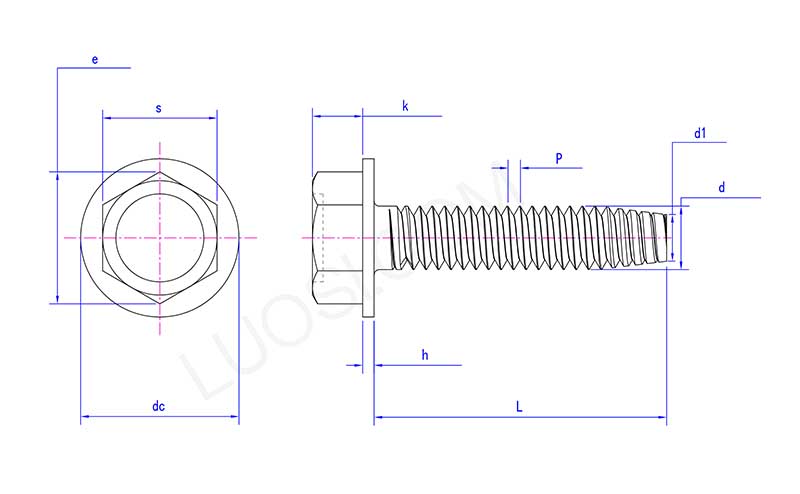

Sidrni vijak za beton s šesterokotno prirobnico iz Kitajske Xiaoguo® je sestavljen iz petih delov: glave, prirobnice, gredi, samoreznega navoja in zadnjega vodilnega dela.

1.Šestroba glava prirobnice

Glava je standardne šesterokotne oblike, širina nasprotnih stranic pa ustreza dimenzijam šesterokotne glave DIN. Pod glavo je integralno oblikovana plošča s prirobnico.

Funkcija:

Na voljo je standardni nasadni ali udarni ključ s šestrobo glavo, zaradi česar je namestitev preprosta.

Prirobnica poveča kontaktno površino s fiksno komponento, kar preprečuje stiskanje mehkih materialov.

Dno prirobnice je opremljeno z radialnimi zobci, ki preprečujejo zrahljanje zaradi vibracij po zategovanju.

2. Palični del in navojni prehodni del

Prehod palice: Pod priključno prirobnico je kratka svetlobna palica (približno 2–3 mm). To preprečuje, da bi bil koren navoja preveč zgoščen in zagotavlja gladko naležno površino za prirobnico.

3. Samorezni / navojni navoj

Standardni metrični navoj, s profilnim kotom zob 60°, ostrimi zobmi in rezalnim robom.

Nit je asimetrična. Sprednja stran napredujoče strani je bolj strma, zadnja pa položnejša, kar ugodno vpliva na zarezovanje v podlago.

4. Oddelek za vodenje repa

Samorezni sidrni vijak za beton s šestrobo prirobnico napeljite v izvrtano luknjo, da preprečite kakršno koli odstopanje med začetnim vpetjem navojev.

Sidrni vijak za beton s šesterokotno prirobnico VS Tradicionalni raztezni sidrni vijaki

Upoštevanje več vidikov in izčrpna primerjava med samoreznimi sidrnimi vijaki za beton s šesterokotno prirobnico in tradicionalnimi razteznimi sidrnimi vijaki.

1. Opravljena je bila neposredna primerjava v smislu korakov namestitve, zahtev za substrat, nosilnosti in možnosti razstavljanja itd.

Primerjalni projekt Šesterokotna prirobnica Samorezni sidrni vijak za beton Tradicionalni raztezni sidrni vijaki

Koraki namestitve ① Vrtanje → ② Čiščenje luknje → ③ Vstavljanje ① Vrtanje → ② Čiščenje luknje → ③ Vstavljanje ekspanzijske cevi → ④ Trkanje v glavi stožca → ⑤ Zategovanje matice

Montažna orodja Udarni vrtalnik + nasadni ključ / udarni ključ Udarni vrtalnik + kladivo + ključ

Ali je treba stavkati? Ni potrebno. Obvezno

Zahteve za rob/razmik Majhno Veliko

Tveganje osnovnega materiala Brez raztezne napetosti, ne povzroča razpok betona. Prekomerna raztezna napetost lahko povzroči razpokanje betona

Ali bo deloval takoj po namestitvi? Da Da

2. Primerjava časa namestitve (delovanje ene osebe, en sidrni vijak)

Samorezni sidrni vijak s šesterokotno prirobnico: približno 40 do 60 sekund (vrtanje + čiščenje + vstavljanje)

Tradicionalni dilatacijski sidrni vijaki: približno 90–120 sekund (vrtanje + čiščenje + vstavljanje + narezovanje + zategovanje)

3. Stroški predelave in popravila

Samorezni sidrni vijak za beton s šestrobo prirobnico: Med namestitvijo lahko momentni ključ enostavno nadzira navor in ne bo počil betona.

Tradicionalni raztezni sidrni vijaki: Med postopkom namestitve je bila uporabljena prekomerna sila, zaradi česar je beton počil. Potrebno je odstraniti stari del in izvrtati novo luknjo, kar je zamudno in lahko vpliva tudi na videz.
