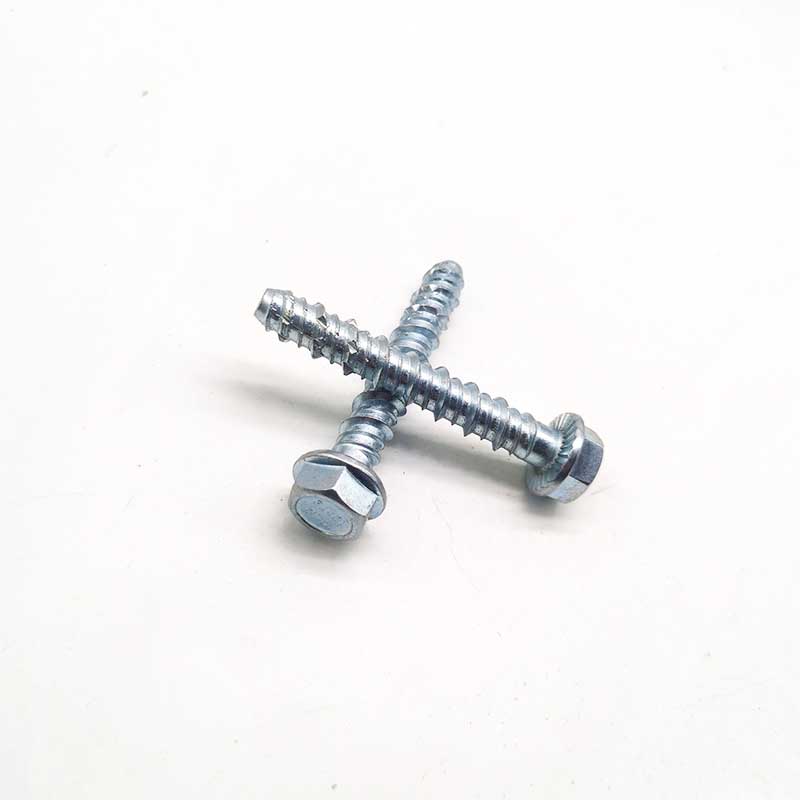

Samorezni sidrni vijak za beton s šestrobo prirobnično glavo

Najbolj priljubljen izdelek dobavitelja Xiaoguo® v zadnjem času - samorezni sidrni vijak za beton s šestrobo prirobnično glavo. M6 do M16, utrjeni navoji, vrezani v beton brez predhodnega narezovanja. Glava prirobnice prihrani podložke in se upira zrahljanju. Brez napetosti pri raztezanju, zato ga lahko postavite blizu robov. Na zalogi za hitro pošiljanje.

Pošlji povpraševanje

Opis izdelka

Sledijo osnovni fizikalni parametri samoreznega sidrnega vijaka s šestrobo prirobnično glavo dobavitelja Xiaoguo®, ki velja za običajne specifikacije od M6 do M16.

（1）Nazivni premer in območje dolžine

Nazivni premer (d)	Skupna dolžina (L)	Efektivna dolžina niti	Višina glave	Premer prirobnice
M6	40,50,60,70,80,100 mm	≈L-10 mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150 mm	≈L-12 mm	5,5-6,0 mm	16-17 mm
M10	60,75,80,90,100,120,150 mm	≈L-15 mm	7,0-7,5 mm	19-20 mm
M12	80,100,120,150,180,200 mm	≈L-18 mm	8,5-9,0 mm	22-24 mm
M16	100,120,150,180,200 mm	≈L-22 mm	11-12 mm	28-30 mm

Če dolžina presega 200 mm, jo lahko prilagodimo, vendar je treba globino sidranja ponovno preveriti.

（2）Material in trdota

Material	Številka modela	Površinska trdota (HRC)	Trdota jedra (HRC)	Možnosti površinske obdelave
Ogljikovo jeklo	10B21	52-58	32-40	Elektrocinkanje (5–8 μm), rumeni cink, mehansko cinkanje, premaz Dacromet
Nerjaveče jeklo A2	304	45-50	25-30	Naravna pasivacija, elektrolitsko poliranje
Nerjaveče jeklo A4	316	45-50	25-30	Prvotna barvna pasivacija

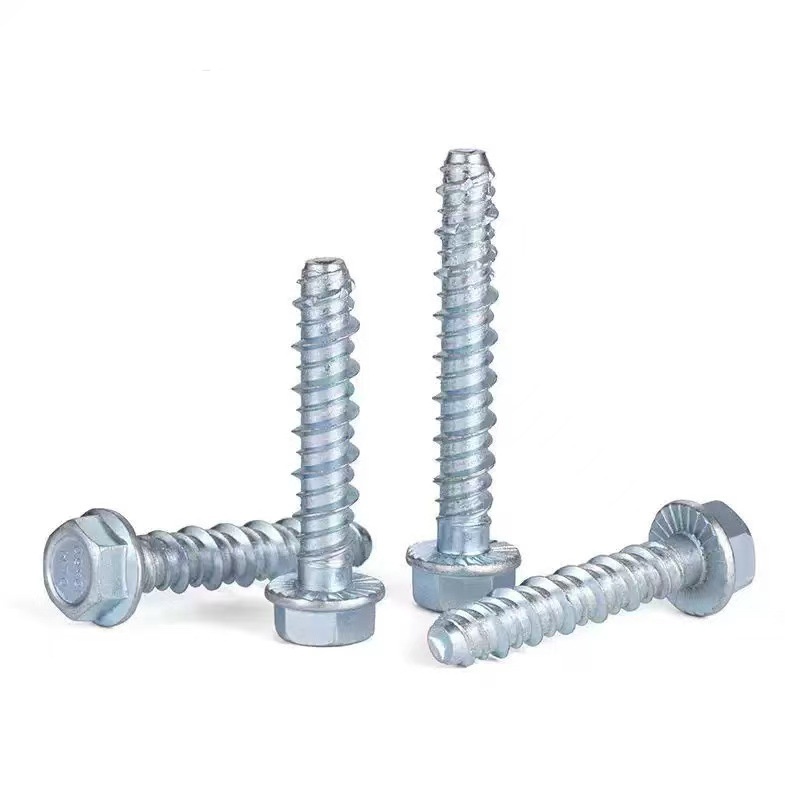

Hex Flange Head Self Tapping Concrete Anchor Bolt

Prednosti, ki jih prinaša struktura

Ne z razširitvijo cevi, temveč s samodejnim vpenjanjem navojev - Strukturni vrhunec samoreznega sidrnega vijaka s šestrobo prirobnico. Sidrni vijak je videti kot super velik vijak, vendar je popolnoma drugačen od navadnih razteznih vijakov.

（1）Vgrajeno tesnilo + zobje

Prirobnica samoreznega sidrnega vijaka za beton s šestrobo prirobnično glavo je integrirano oblikovano tesnilo in se nikoli ne bo snelo. Pod prirobnico je tudi obroček majhnih zob. Ko so zategnjene, bodo prodrle v jekleno ploščo ali tesnilo in se med delovanjem stroja ne bodo zrahljale.

（2）Niti so trde kot nož.

Del z navojem, ki je bil površinsko utrjen, je trd kot dleto. Potisnite ga v predhodno izvrtano luknjo. Rezilo na strani z navojem bo strgalo po betonu, da bo ustvarilo ujemajočo notranjo nit, nato pa se bo varno prijelo. Ne razširi se navzven, da bi ga potisnilo narazen. Namesto tega se zanaša na prepletanje niti, tako da beton ne bo počil.

（3）Celotna nit

Od dna prirobnice vse do konice je v celoti navojna. Globlje ko je privita, daljša je dolžina navoja, ki zagrize v beton, in močnejši bo upor pri dvigu.

（4）Ostro koničasto vodenje, brez odstopanja

Na koncu je majhna stožčasta konica, ki spominja na pilotni sveder. Ko je koničasti konec vstavljen v luknjo, pritisne na dno luknje, kar zagotavlja, da je samorezni sidrni vijak s šestrobo prirobnico pravokoten na površino stene in se med privijanjem ne bo nagnil.

（5）Podpora za večkratno uporabo

Če se pojavi kakršna koli težava, lahko ta sidrni vijak v celoti odstranite s ključem, ga prestavite in nato znova namestite. Še posebej je primeren za situacije, ko je treba vijak večkrat razstaviti in ponovno sestaviti.

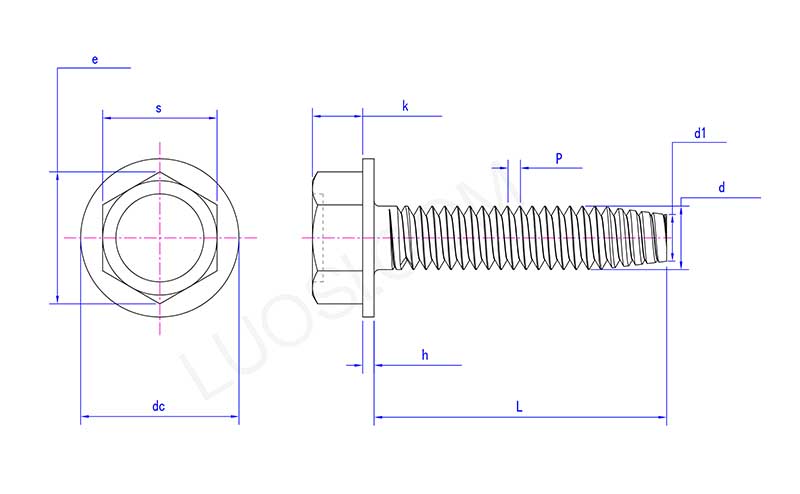

Hex Flange Head Self Tapping Concrete Anchor Bolt

pon	#2	#3
P	56	48
s maks	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k maks	0.05	0.055
k min	0.04	0.044
dc maks	0.166	0.177
de min	0.154	0.163
h maks	0.016	0.016
h min	0.01	0.01
d maks	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
