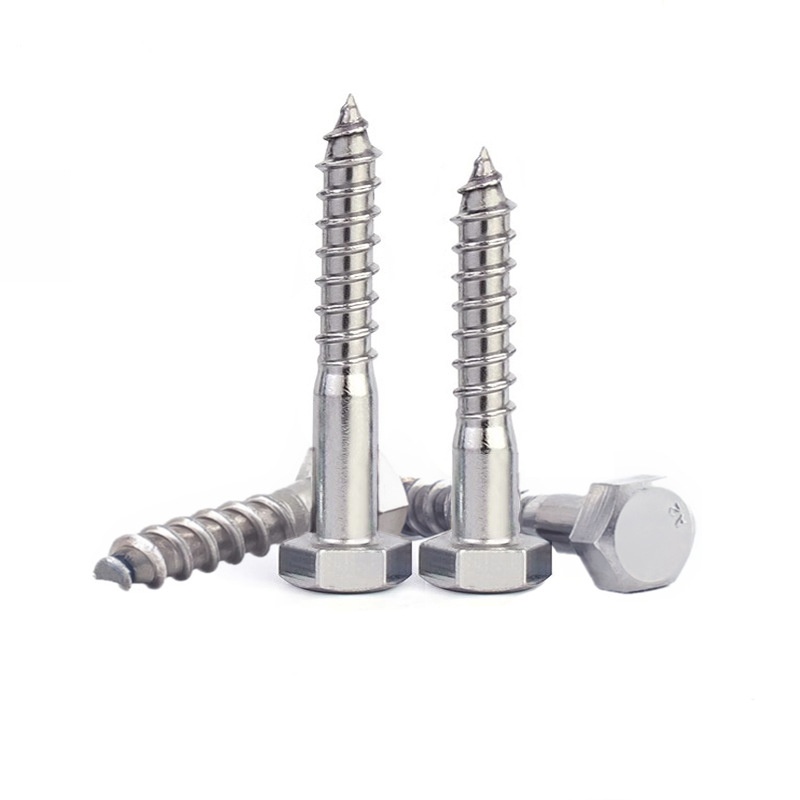

Vijaki s šestrobo glavo za leseno strukturo

Xiaoguo® dobavlja zaporne vijake s šestrobo glavo za leseno strukturo – s šestrobo glavo lahko privijate s ključem, brez zdrsa. Grobe niti zagrizejo globoko, steblo brez navoja tesno potegne spoje. M6–M20, karbon ali nerjavno. Want a Price list? Just ask.

Pošlji povpraševanje

Opis izdelka

Vijaki s šestrobo glavo Wooden Structure pri proizvajalcuXiaoGuoneposredno zagrizejo v les skozi svoje debele niti in imajo izjemno visoko natezno trdnost. Sledijo ključni parametri namestitve in delovanja.

1. Premer vodilne luknje

Vnaprejšnje vrtanje lukenj na površini osnovnega materiala je najpomembnejši korak pri namestitvi vijakov s šestrobo glavo za leseno konstrukcijo. Velikost lukenj neposredno vpliva na enostavnost namestitve in trdnost povezave.

2. Priporočila za navor pri namestitvi

Tradicionalni način namestitve lesnih šesterokotnih vijakov je ročno privijanje brez prednastavitve vrednosti navora. To je zato, ker sila deluje na les in ne na kovinsko nit, zato lahko nasilna nastavitev omejitve navora zlahka poškoduje les.

Načelo dejanske namestitve:

1. Ko uporabljate udarni ključ, ga nastavite na nizko prestavo. Takoj prenehajte z delom, ko je glava vijaka popolnoma v stiku s površino obdelovanca.

2. Po namestitvi mora biti glava vijaka tesno pritrjena na površino obdelovanca in je ne smete vrteti z roko.

3. Priporočena globina vrtanja

Globina vrtanja mora biti vsaj enaka dejanski dolžini navoja vijaka, dodatnih 5–10 mm pa je treba rezervirati za prah, ki nastane med vrtanjem.

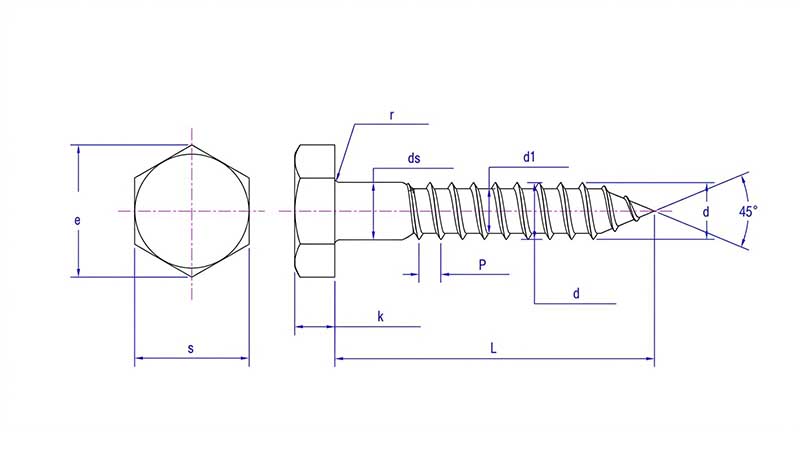

Wooden Structure Hex head lag screws

pon	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d maks	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 maks	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 min	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds maks	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s maks	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
s min	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e maks	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e min	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k maks	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k min	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r maks	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03

Vpliv strukture na uporabo

Vijaki s šestrobo glavo Wooden Structure so videti kot veliki "vijaki", vendar je vsak del njihove zasnove namenjen delu z lesom in prenašanju velikih obremenitev.

1. Šesterokotna glava

Šesterokotna glava je šesterokotnik z ostrimi robovi. Ko ga uporabljate z nasadnim ključem, vam ne bo zdrsnilo, ne glede na to, kako močno se trudite.

2. Groba nit

Navoj, s posebno širokim korakom in globokimi zobmi. Privije se v les. Vsak obrat niti lahko oprime veliko količino lesnih vlaken, zato je zelo trden.

3. Kratek del brez niti

Pod glavo je del, ki nima navojev. Lahko zategne dve leseni deski skupaj.

4.Koničasta konica

Rep je stožčast, ne raven. Vstavite ga v vnaprej izvrtano majhno luknjo. Koničasti konec se bo samodejno poravnal in manjša je verjetnost, da se vijaki s šestrobo glavo Wooden Structure zvijejo.

5. Priporočljivo je, da ga uporabljate v kombinaciji s podložko.

Dno glave je ravno in neposredno pritiska na les. Sčasoma lahko les razvije vdolbine. Najbolje je, da dodate železno podložko, da se pritisk enakomerno porazdeli, da se les ne ugrezne in se vijaki ne bodo zlahka zrahljali.
