Varilne pritrdilne matice v obliki T

Varilne matice v obliki T s pozitivnim varjenjem so specializirani pritrdilni elementi, zasnovani za trajno pritrditev na pločevino ali druge tanke materiale z uporabo projekcijskega varjenja. Xiaoguo® ponuja storitve prilagajanja proizvajalcem in drugim strankam, da izpolnijo njihove posebne zahteve glede pritrdilnih elementov.

Model:JIS B1196-3.1-1994

Pošlji povpraševanje

Opis izdelka

Varilne matice v obliki T z varjenjem so povsod pri izdelavi avtomobilov. Držijo skupaj pomembne dele, kot so plošče karoserije, nosilci, okvirji sedežev, obloge, instrumentne plošče, izpušni sistemi in deli šasije.

Za njihovo namestitev potrebujete dostop le z ene strani, so močni, vzdržijo tresljaje in dobro delujejo pri robotskem varjenju. Zato so nujni na proizvodnih linijah velikih količin avtomobilov. Te matice ostanejo zanesljive skozi celotno življenjsko dobo vozila in ohranjajo navojne povezave trdne tudi v težkih razmerah na cesti.

Podrobnosti izdelka:

Poleg avtomobilov se varilne matice v obliki varilne T pogosto uporabljajo pri izdelavi okvirjev industrijskih strojev, omaric, nadzornih plošč, ohišij in delovnih postaj. Ustvarijo močne navojne točke za pritrditev delov, pokrovov, dostopnih plošč in manjših sklopov na ohišja iz pločevine.

Privarjene varilne matice v obliki T so poravnane, tako da notranja in zunanja površina ostaneta gladki. Njihova trdnost je pomembna, ker pomagajo ohranjati stvari poravnane in držijo težke dele na mestu v kompleksnih strojih in zaščitnih strukturah.

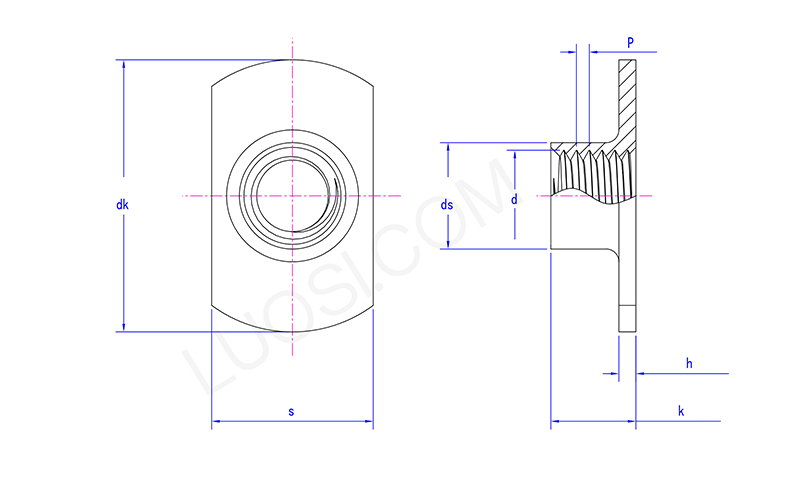

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1丨1.25	1,25 丨 1,5	1,5 丨 1,75
dk maks	23.7	24.7	27	29	33.2	37.2
dk min	22.3	23.3	25	27	30.8	34.8
s maks	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds maks	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k maks	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h maks	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7

Cenovna dostopnost:

Kolikšno težo lahko prenesejo naše varjene T-matice – na primer, kako močno jih lahko potisnete ven ali koliko zvijanja prenesejo – je odvisno od velikosti matice (navoja), debeline ali trdnosti osnovnega materiala in kakovosti zvara.

Imamo podrobne liste z minimalnimi pričakovanimi številkami za različne nastavitve, testirane pod standardnimi pogoji (kot so pravila AWS). Samo vprašajte in dali vam bomo enega za katero koli številko dela T-Style varilne matice.
