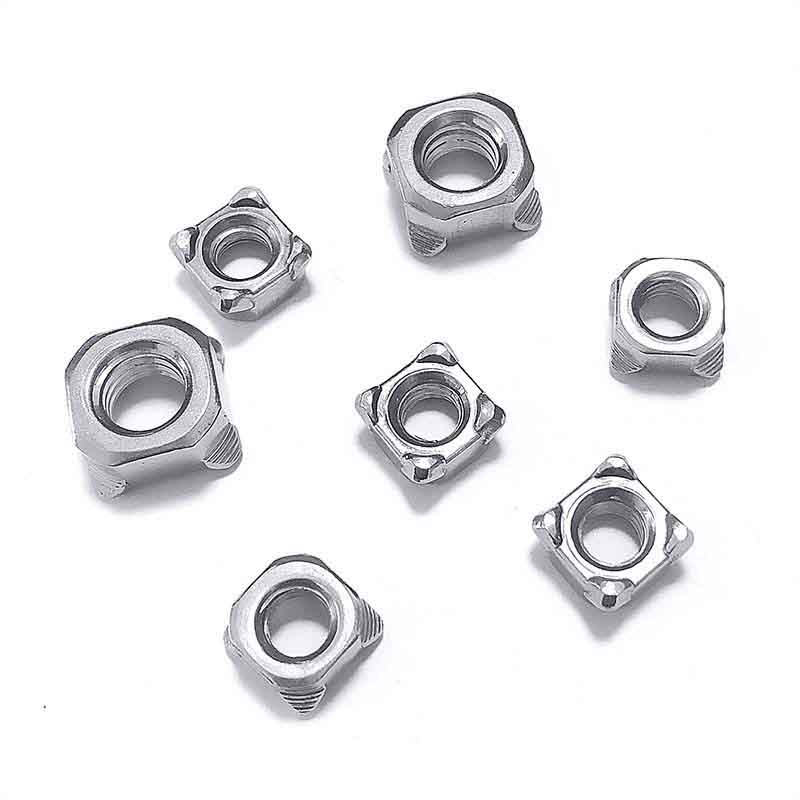

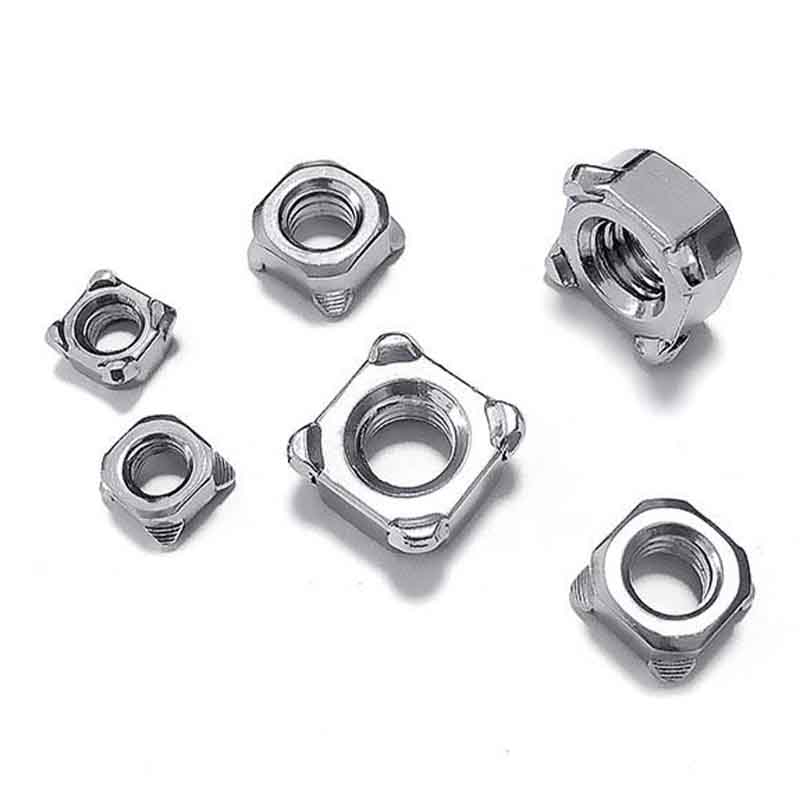

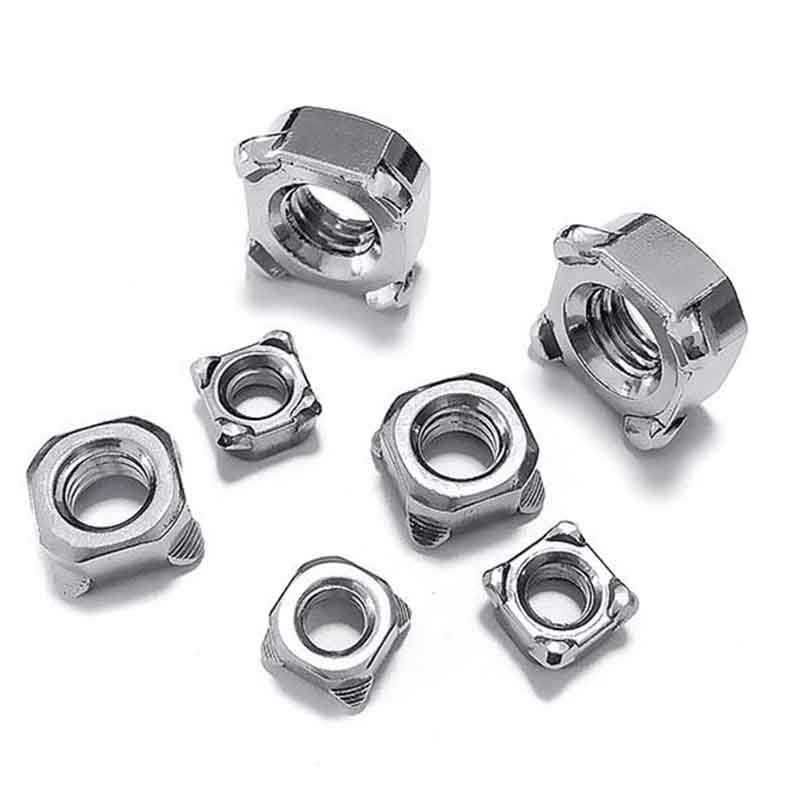

Kvadratne varjene matice tipa B so kot celota kvadratne oblike. Na sredini imajo luknje z navojem, vsak od štirih vogalov pa ima majhno štrlino, ki je posebej zasnovana za varjenje. Od M4 do M12 so na voljo vsi, priloženi pa so tudi ustrezni vijaki.
Kvadratne varjene matice tipa Bnimajo lukenj ali preprostih vogalov; namesto tega so na vsakem vogalu ločene izbokline. To je ključna lastnost. Na te štrline lahko neposredno varite. Ta zasnova običajno zagotavlja bolj enakomerno zvarno jedro, ker se izbokline stopijo in zlijejo s spodnjo kovinsko ploščo. To je običajna specifikacija, zlasti v avtomobilski industriji.
Če uporabljate opremo za točkovno varjenje, so kvadratne varjene matice B običajno primernejša izbira kot tip A. Ti dvignjeni izboklini so dejansko zasnovani tako, da omogočajo, da konica elektrode za točkovno varjenje pritiska nanje. Izbokline nadzirajo pot varilnega toka in se lahko predvidljivo stopijo ter tako tvorijo močno jedro zvara. Zaradi tega so zelo združljivi z avtomatiziranimi proizvodnimi linijami za točkovno varjenje za množično proizvodnjo. Kvadratne robove je lažje namestiti kot okrogle matice. Samo položite jih na železno ploščo in takoj boste ugotovili, ali so pravilno nameščeni. Štiri varilne štrline so enake velikosti in se med varjenjem enakomerno segrejejo, zaradi česar je manjša verjetnost, da bi se nepravilno poravnali. Navojne luknje so ravne, vijake pa je mogoče gladko vstaviti, ne da bi se zataknili. Tudi če je železna plošča rahlo deformirana, če so matice pravilno privarjene, je mogoče vijake zategniti do konca.
Kvadratne varjene matice tipa B so običajno zasnovane za različne specifikacije kovinskih plošč, vendar so še posebej primerne za nekoliko debelejše materiale, ker je dobro zvarno jedro ključnega pomena. Dvignjen del zasnove pomaga zagotoviti, da zadostna količina toplote prodre skozi osnovo matice in osnovno kovino ter tako tvori močno talilno točko, tudi če debelina pločevine ni zelo tanka.

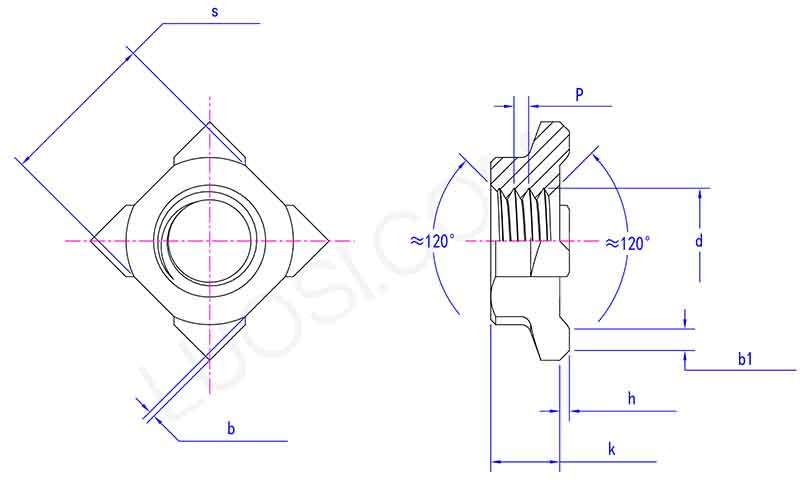

pon |
M4 | M5 | M6 | M8 | M10 | M12 |
P |
0.7 | 0.8 | 1 | 1|1.25 | 1|1,25|1,5 | 1,25|1,5|1,75 |
h maks |
1 | 1 | 1 | 1 | 1 | 1.2 |
h min |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
k maks |
3.5 | 4.2 | 5 | 6.5 | 8 | 9.5 |
k min |
3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.14 |
s maks |
7 | 8 | 10 | 13 | 16 |
18 |
s min |
6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 |
b maks |
0.5 |
0.5 |
0.5 | 1 | 1 | 1 |
b min |
0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
b1 maks |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
2 |
b1 min |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
