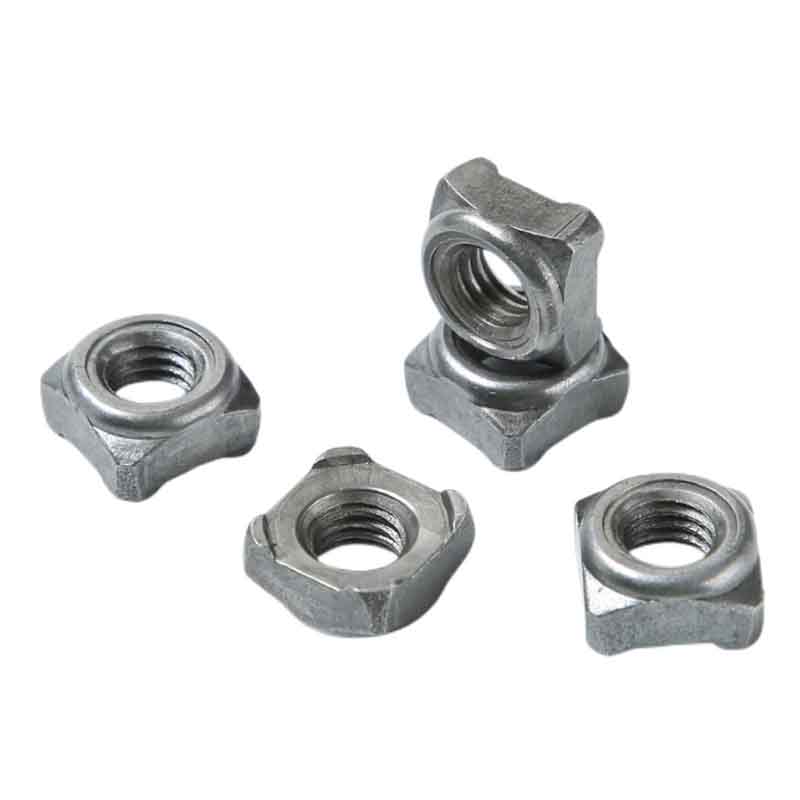

Kvadratna varjena matica tipa A

Kvadratne varjene matice tipa A se uporabljajo za varjenje na kovinske površine in so opremljene z navojnimi luknjami za vijake. Primerni so za kovinske okvirje, nosilce ali mehansko opremo, ki zahteva fiksne matice. Tovarna Xiaoguo® proizvaja v skladu s standardi, določenimi v GB/T 13680-1992.

Model:GB/T 13680-1992

Pošlji povpraševanje

Opis izdelka

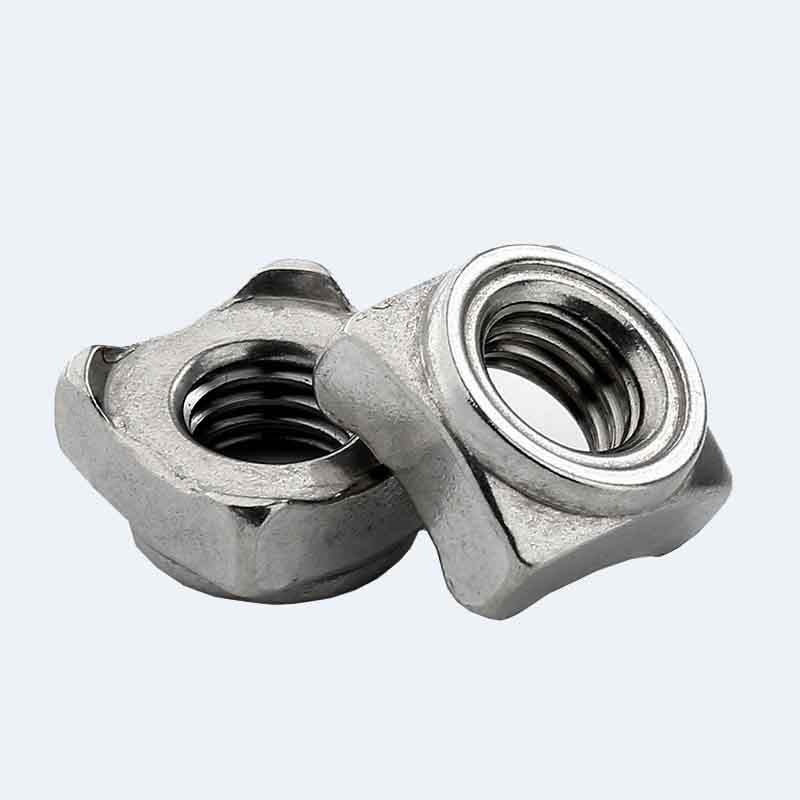

Kvadratne varilne matice tipa A so vrsta posebnih varilnih matic. Imajo kvadratno obliko in štiri varilne izbokline, zaradi katerih je postopek varjenja bolj varen. Tudi navoji so standardni, kar jim omogoča dobro prileganjevijaki.

Varilna instalacija

Kvadratno varilno matico tipa A je enostavno variti Samo postavite jo na mesto, ki ga želite variti, in jo zvarite z varilno opremo. Poleg tega zasnova s štirimi štrlečimi točkami zagotavlja enakomerno porazdelitev sile med postopkom varjenja, zaradi česar je zvar izjemno močan in manjša verjetnost, da se bo zrahljal.

Kvadratne varjene matice tipa A so zelo pogoste pri varjenju jeklenih plošč z metodami MIG ali točkovnega varjenja. Njihova ravna osnova jim pomaga ohranjati stabilnost med postopkom varjenja, medtem ko so štiri majhne izbokline (včasih luknje) mesta, kjer so vtisnjene v osnovni material. Hitro lahko vzpostavi močno povezavo.

Namestitev kvadratne varilne matice tipa A je zelo preprosta. Očistite mesto na kovinski plošči, kjer je treba namestiti matice. Pravilno namestite matice. Uporabite varilno pištolo in privarite štiri vogale matic ali skozi osnovno luknjo (če obstaja). Toplota bo zlila osnovo matice s kovinsko ploščo. Po ohlajanju lahko notranje navoje uporabimo za vijačne povezave.

Parametri izdelka

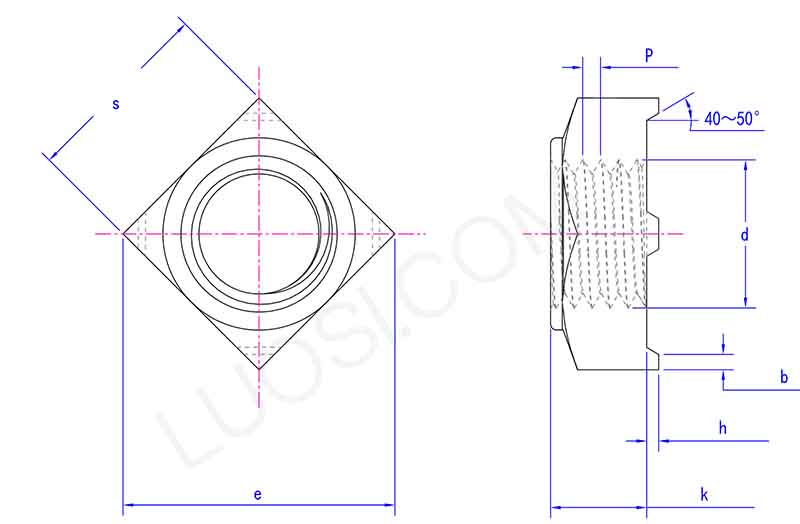

Type A Square Weld Nut parameter

pon	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
e min	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h maks	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
h min	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k maks	3.5	4.2	5	6.5	8	9.5	11	13
k min	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
s maks	7	8	10	13	16	18	21	24
s min	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
b maks	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
b min	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

Značilnosti izdelka

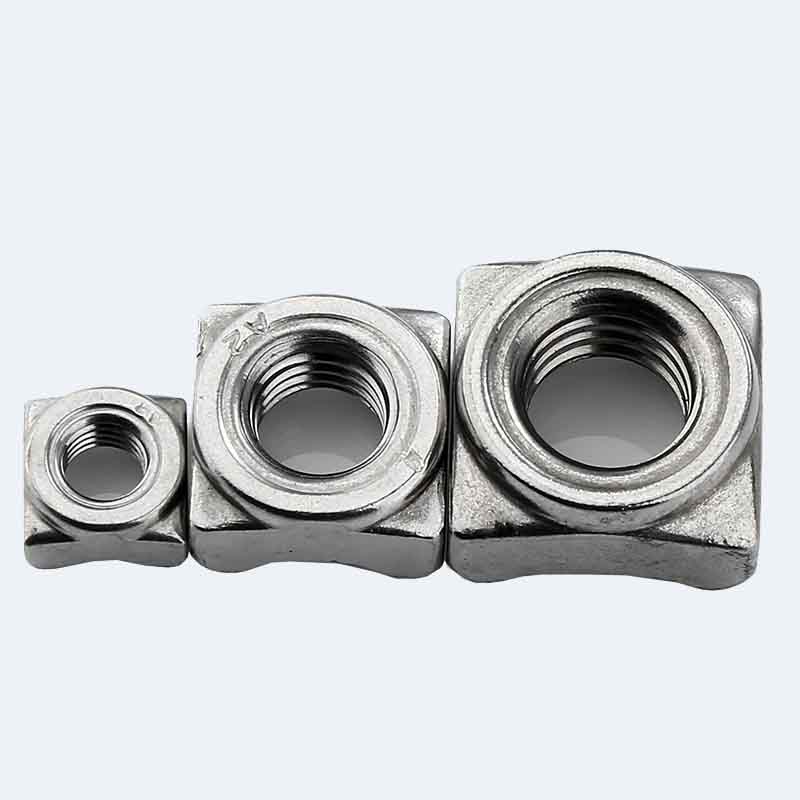

Zaradi kvadratnega videza kvadratnih varilnih matic tipa A jih je med namestitvijo lažje najti in verjetno se ne bodo vrtele. Štiri varilne izbokline imajo enako višino in velikost, kar zagotavlja kakovost varjenja. Poleg tega je njegova natančnost navoja visoka in vijak je mogoče gladko priviti brez kakršnih koli težav, kot je nezmožnost privijanja ali popuščanje.
