Vijak Standardna ploščata podložka

Xiaoguo® kot dobavitelj vijačnih standardnih ploščatih podložk ponuja izdelke, ki so prestali stroga testiranja. Med delovanjem lahko naši izdelki učinkovito enakomerno porazdelijo blokirno silo po večji kontaktni površini in tako preprečijo deformacijo materiala.

Pošlji povpraševanje

Opis izdelka

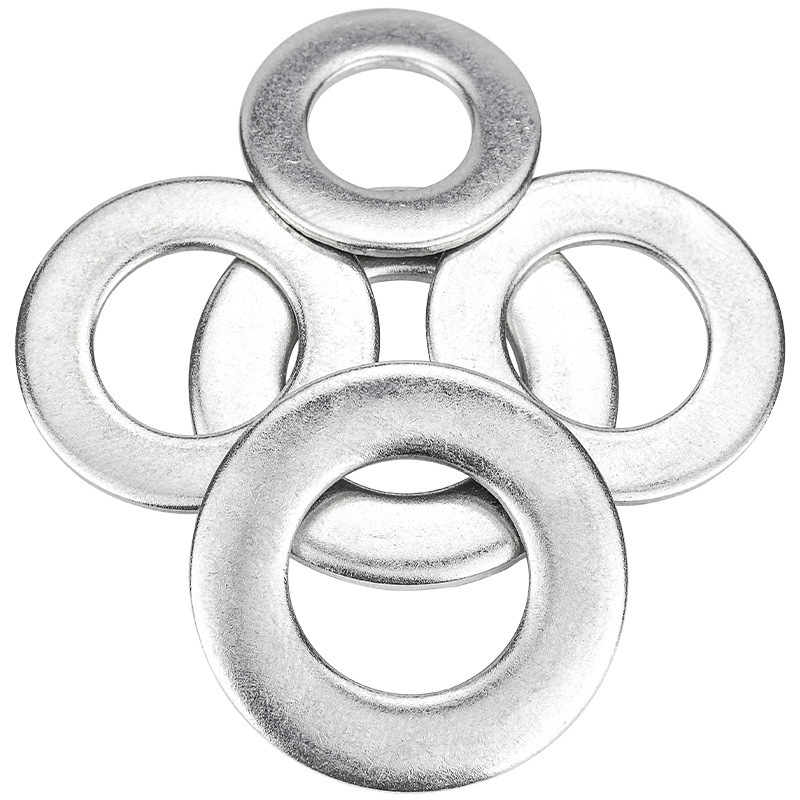

Vijačna standardna ploščata podložka je mehanski del v obliki ploščatega okroglega obroča z luknjo na sredini. Običajno je izdelan iz kovine (kot je ogljikovo jeklo, nerjavno jeklo) ali nekovinskih materialov (kot je najlon, guma). Nameščen je med površino vijaka, matice in spojne komponente ter je nepogrešljiv pomožni del v enostavnem sistemu pritrjevanja.

Specifikacija Dimenzije

Naše vijačne standardne ploščate podložke so izdelane v strogem skladu z mednarodnimi standardi, kar zagotavlja, da so lahko združljive z drugimi pritrdilnimi komponentami, ko jih uporabljajo stranke.

Sledi primerjalna tabela običajnih specifikacijskih velikosti na podlagi standarda DIN 125/ISO 7089:

Nominalna specifikacija (premer vijaka)	Notranji premer d (mm)	Zunanji premer D (mm)	Debelina t (mm)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
M16	17.0	30	3.0

Osnovna funkcija

Screw Standard Flat Washer so zanesljivi "heroji iz zakulisja" na vsaki priključni točki, ki tiho opravljajo ključne funkcije, kot sta porazdelitev pritiska in zaščita površin.

（1）Razporedite pritisk in zaščitite obdelovanec

S povečanjem kontaktne površine med matico ali glavo vijaka in površino obdelovanca. Vpenjalno silo je mogoče bolj enakomerno porazdeliti po obdelovancu, s čimer preprečite vdolbino, deformacijo ali poškodbo površine.

（2）Zmanjšajte trenje in zaščitite površinsko prevleko

Kot gladka pregradna plast preprečuje praske na površinskem premazu obdelovanca, ki jih povzroči vrtenje ali trenje med privijanjem matic ali vijakov.

（3）Pomožni sistem proti popuščanju, stabilna povezava

（4）Ploščate podložke zagotavljajo stabilno, ravno podporno površino za zaklepne podložke (kot so vzmetne podložke). Poleg tega do določene mere povečajo trenje na kontaktni površini in tako pomagajo povečati odpornost pritrdilnega elementa na vibracije. Zapolnite vrzel Pri uporabi natančnih instrumentov je mogoče aksialno režo med komponentami natančno prilagoditi z dodajanjem ali zmanjšanjem števila vijakov Standardna ploščata podložka.

（5）Posebni materiali lahko dosežejo različne funkcije.

Izolacija: Najlon ali plastika lahko učinkovito preprečita prehod toka in preprečita kratke stike.

Tesnjenje: Guma ali mehke kovine lahko zapolnijo vrzeli pod pritiskom in tako preprečijo uhajanje tekočin ali plinov.

Proti koroziji: nerjaveče jeklo ali pocinkan material je odporen proti koroziji in podaljša življenjsko dobo.

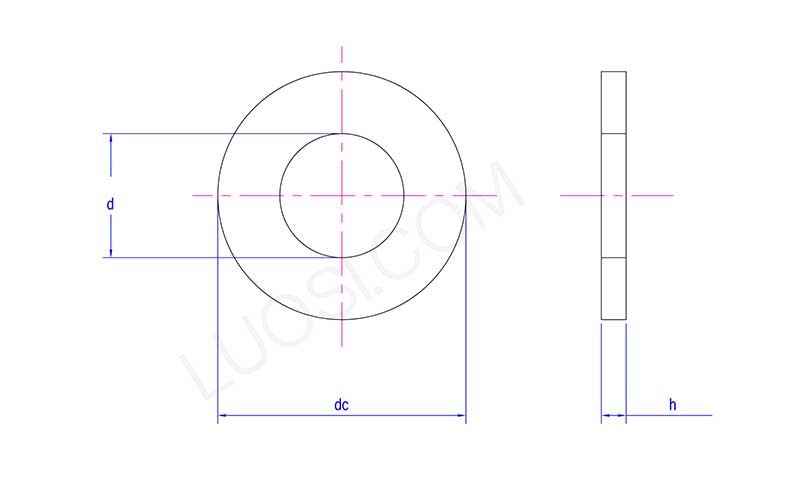

Screw Standard Flat Washer

pon	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d maks	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
dc maks	30	34	37	39	44	50	56	60	66	72	78
dec min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h maks	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
