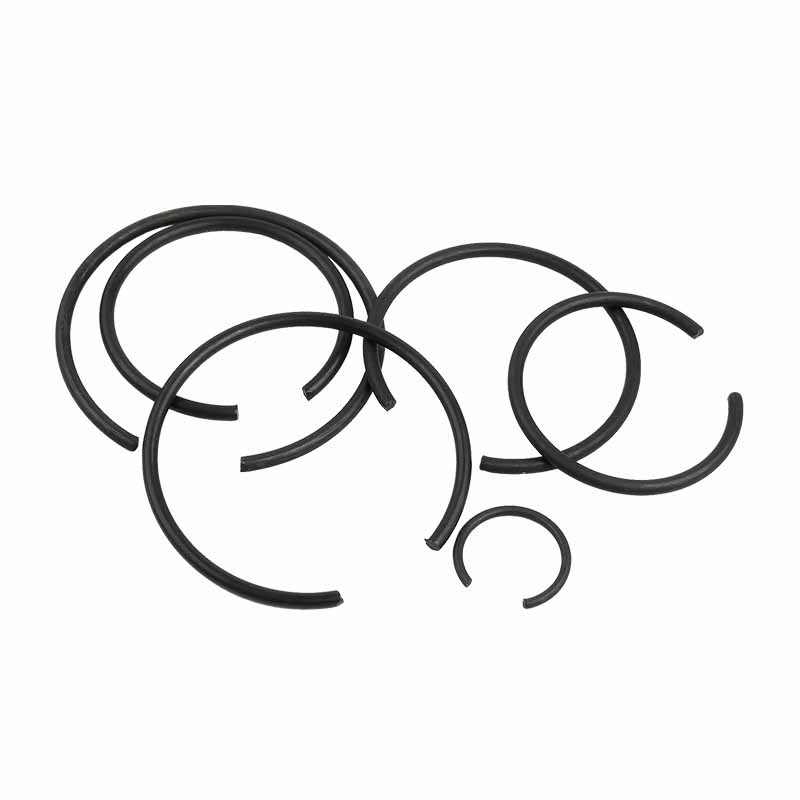

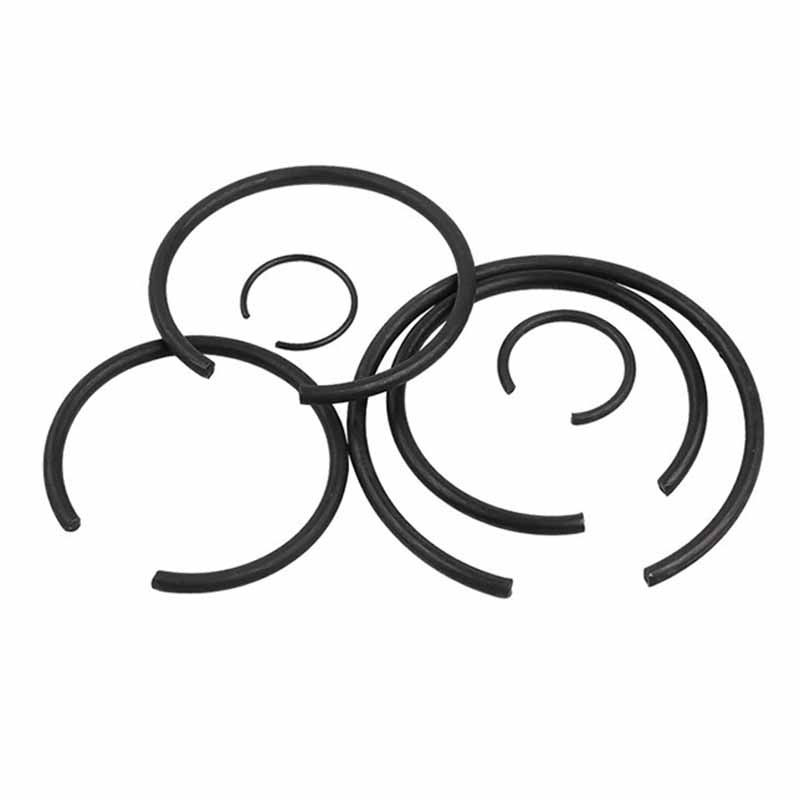

Okrogel žični zaskočni obroč za izvrtino

Okrogli žični zaskočni obroč za izvrtino je nameščen v okroglo luknjo in je pritrdilni element, ki fiksira aksialno gibanje delov. Izdelan je iz močnega jekla ali zlitine, odpornega proti koroziji. Xiaoguo® posveča pozornost varstvu okolja, lani je s svojo pobudo zelene proizvodnje recikliral 12 ton kovinskih ostankov.

Model:DIN 471-1981

Pošlji povpraševanje

Opis izdelka

Okrogli žični zaskočni obroč za izvrtino je izdelan iz ogljikovega jekla ali nerjavečega jekla (kot je SAE 1074/1095 ali AISI 302/316), ki ni enostavno rjaveti in ima dobro odpornost na pritisk, lahko prenese večji pritisk in ga ni enostavno zlomiti med postopkom zategovanja. So toplotno obdelani, da so elastični in lahko ostanejo zategnjeni tudi v izjemno vročem ali mrzlem okolju. Nerjaveče jeklo je bolj primerno v okoljih z več vlage ali kemikalij, kot so pomorske komponente ali medicinska oprema, ki pogosto uporabljajo vlago ali čistilna sredstva. So dovolj močni, da prenesejo vsakodnevno obrabo, vendar dovolj prožni, da se zaskočijo v utor, ne da bi se zlomili. V težkih okoljskih razmerah je primernejše nerjavno jeklo.

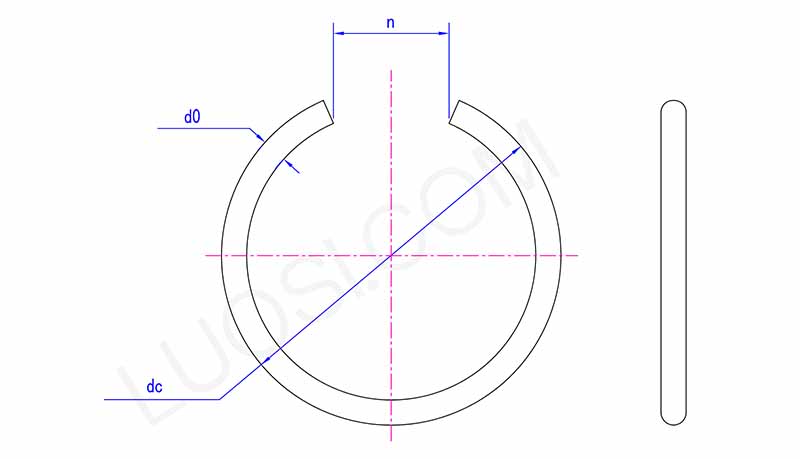

Round Wire Snap Ring For Bore

pon	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
dc maks	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
dc min	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

Aplikacija

Okrogel žični zaskočni obroč za izvrtino se uporablja v menjalnikih, črpalkah, ležajih in hidravličnih sistemih za pritrditev komponent, kot so gredi, bati in rotorji. Zaradi svoje razmeroma majhne velikosti so idealni za ozke prostore, kot so vesoljska industrija, avtomobilski menjalniki in robotika, kjer je potreben močan, a lahek način pritrditve komponent. Pomagajo preprečiti aksialno premikanje komponent v vrtljivih napravah.

Merjenje dimenzij

V: Kako določim pravilno velikost in toleranco zaskočnega obroča z okroglo žico za izvrtino za določeno uporabo?

O: Če želite izbrati pravo velikost zaskočnega obroča za okroglo žico, morate izmeriti premer luknje, premer utora (širina in globina) ter aksialno ali radialno obremenitev, ki jo mora prenesti. Zaskočni obroči proizvajalcaTovarna Xiaoguo®izpolnjujejo standarde kakovosti. Standardna velikost zunanjega zaskočnega obroča je po standardu DIN 471, standardna velikost notranjega zaskočnega obroča pa po standardu DIN 472, s toleranco približno ±0,05 mm.

Preprosto nam posredujte premer luknje, širino in globino utora ter delovno temperaturo in uskladili jih bomo s specifikacijami našega kataloga. Če vaša aplikacija ni standardna, jo lahko tudi prilagodimo.

Prepričajte se, da prosti premer (če ni nameščen) in napetost zaskočnega obroča, ko je nameščen, ustrezata omejitvam mehanske obremenitve komponente. To preprečuje upogibanje ali zlom pod premikanjem ali spreminjanjem obremenitev.

Navodila za uporabo izdelka

Uporaba zaskočnega obroča z okroglo žico za izvrtino je preprosta, vendar morate najprej pripraviti pravo orodje. Običajno potrebujete par klešč za zaskočne obročke – poskrbite, da se ujemajo z velikostjo zaskočnega obročka. Začnite s preverjanjem izvrtine (luknje), kamor boste namestili obroč; očistite vse ostanke ali robove, da zagotovite gladko prileganje. Nato s kleščami za zaskočne obroče stisnite konca obroča skupaj. Izvajajte enakomeren pritisk, da se obroč rahlo skrči, ravno toliko, da se prilega v izvrtino. Ko je obroček dovolj majhen, ga previdno vstavite v predhodno obdelan utor znotraj izvrtine. Počasi sprostite klešče in pustite, da se obroč razširi nazaj v prvotno obliko. Dvakrat preverite, ali obroč popolnoma sedi v utoru – če ni pravilno nameščen, komponente ne bo držal na mestu. Pri odstranjevanju obročka ponovite postopek: s kleščami stisnite obroček, ga izvlecite iz utora in nato izvlecite iz izvrtine. Ne pozabite izbrati pravilne velikosti zaskočnega obroča za vašo izvrtino; neusklajena velikost ne bo ustrezala ali pa ne bo zagotavljala varnega držanja.

Embalaža izdelka

Embalaža tega zaskočnega obročka je zasnovana za praktičnost in zaščito. Vsak paket Round Wire Snap Ring For Bore je običajno v prozorni plastični vrečki ali majhni kartonski škatli. Obe vrsti embalaže sta tesno zaprti, da preprečita prah, vlago in umazanijo, kar preprečuje, da bi prstan rjavel ali se poškodoval. Na embalaži so jasne oznake z osnovnimi podatki: velikost zaskočnega obročka, količina v paketu in material, iz katerega je izdelan. To olajša iskanje pravega paketa, ko nakupujete ali organizirate svoje orodje. Pri paketih ene velikosti so obročki lepo nameščeni, da se prepreči zapletanje ali upogibanje. Če ima paket več velikosti, so pogosto ločene z majhnimi pregradami v notranjosti. Večino plastičnih vrečk je mogoče ponovno zapreti – če ne uporabite vseh obročev hkrati, lahko vrečko zaprete za shranjevanje. Kartonske škatle je mogoče zložiti na enega, kar prihrani prostor v vaši garaži ali škatli z orodjem. Embalaža je preprosta, a funkcionalna, kar prodajalcem olajša prikazovanje in uporabnikom shranjevanje in dostop do zaskočnih obročkov.
