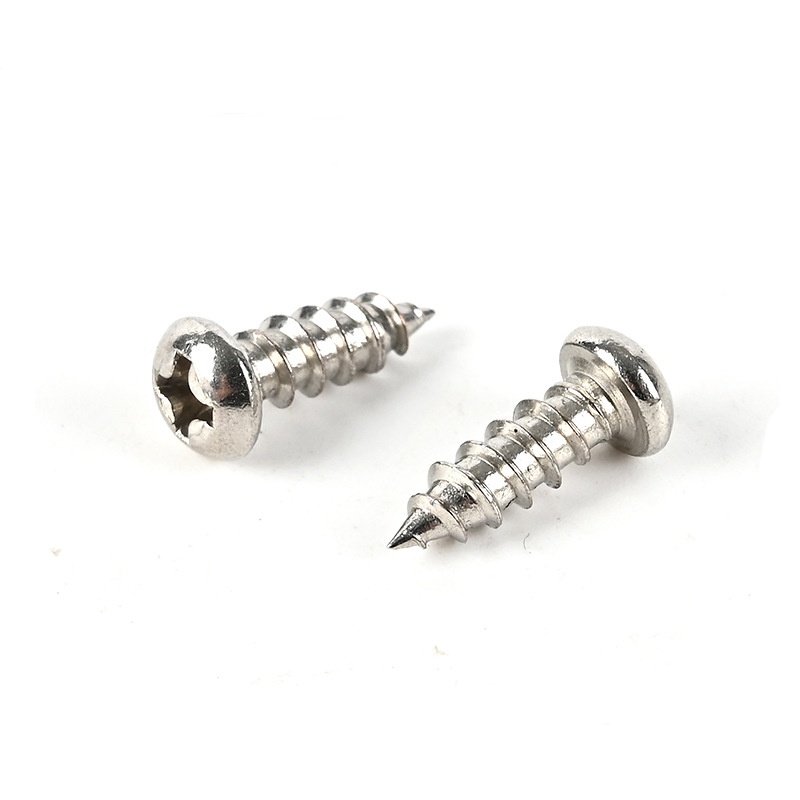

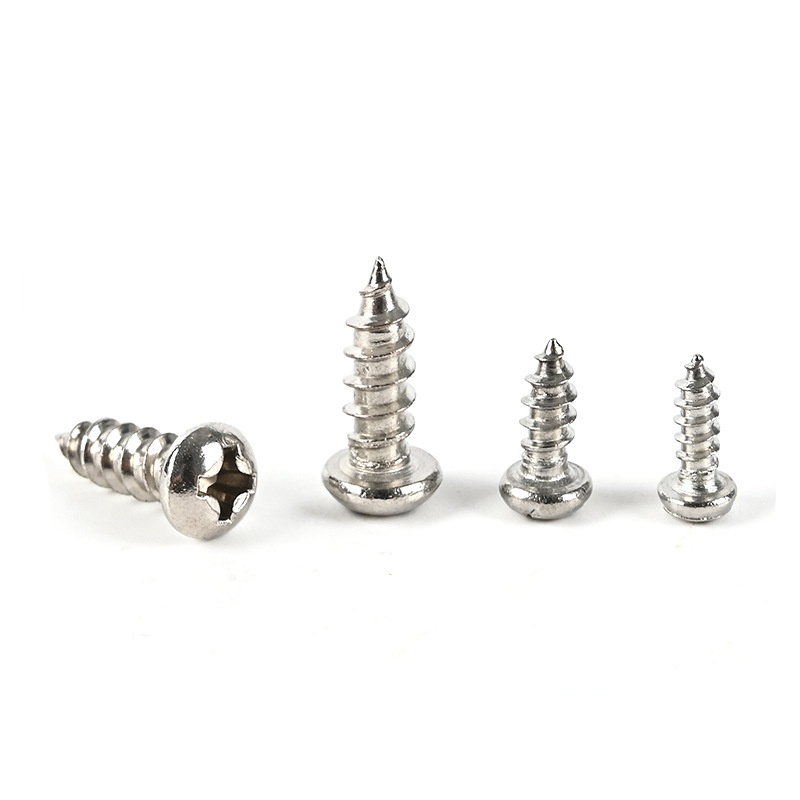

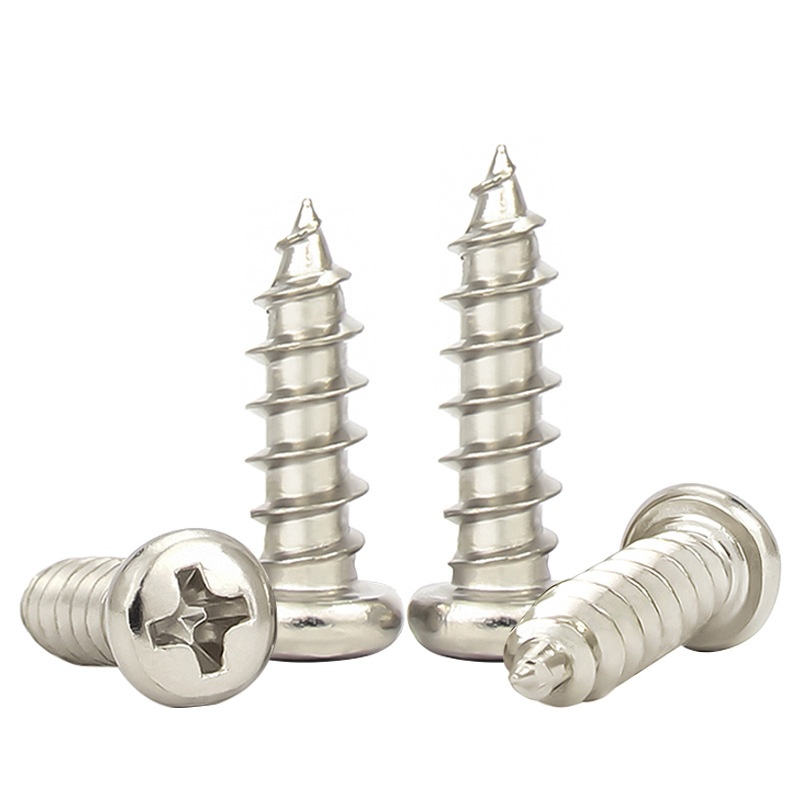

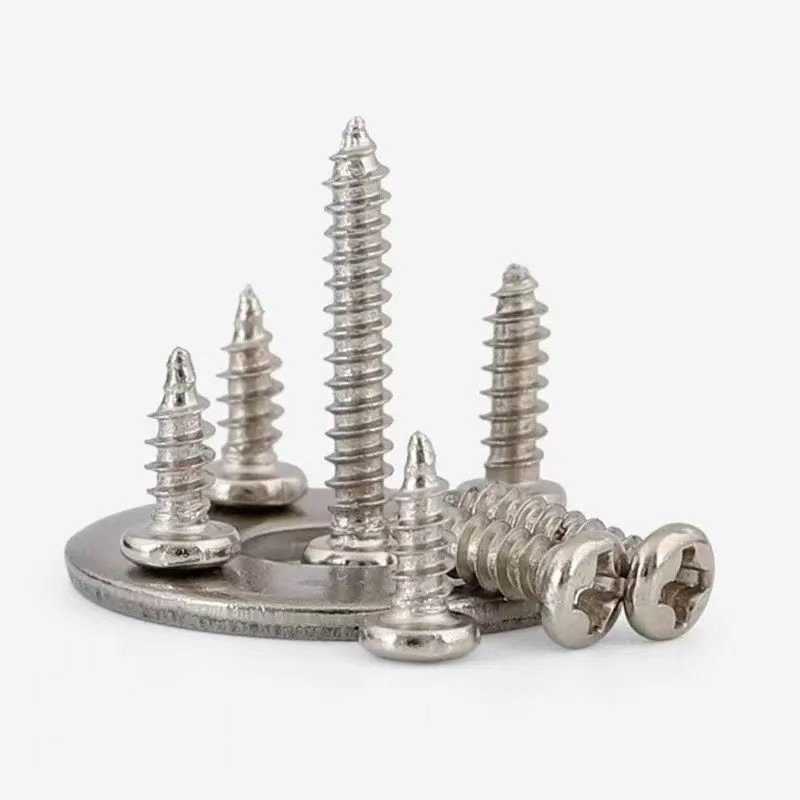

Navojni vijak s križno vdolbino

Xiaoguo® navojni vijak s križno vdolbino na Kitajskem se pogosto uporablja pri sestavljanju pohištva, avtomobilskih delov in električnih naprav. Zasnova pogona omogoča preprosto namestitev. S svojo zasnovo navoja in zoženo konico ne potrebuje predhodnega narezovanja. Doseže varen učinek zaklepanja in učinkovito preprečuje rahljanje.

Pošlji povpraševanje

Opis izdelka

Proizvajalec navojni vijak s križno vdolbinoXiaoguo®je zelo pogost tip vijaka. Njegova glava je v obliki ploščatega diska z utorom v obliki križa. Ta utor lahko zategnete s križnim izvijačem. Njegova najbolj značilna lastnost je, da ne zahteva predvrtanja navojev na obdelovancu – dovolj je, da v kovinsko ploščo, plastični del ali les izvrtate luknjo primerne velikosti in jo preprosto privijete.

Samodejno bo "vrezal" ustrezne notranje navoje v luknjo in se varno oprijel. Navojni vijak s križno vdolbino s ploščato glavo se pogosto uporablja pri izdelavi električnih ohišij, notranjosti avtomobilov, sestavljanju pohištva in hitri povezavi komponent strojne opreme. Še posebej so primerni za učinkovito namestitev z električnimi izvijači na linijah za množično proizvodnjo.

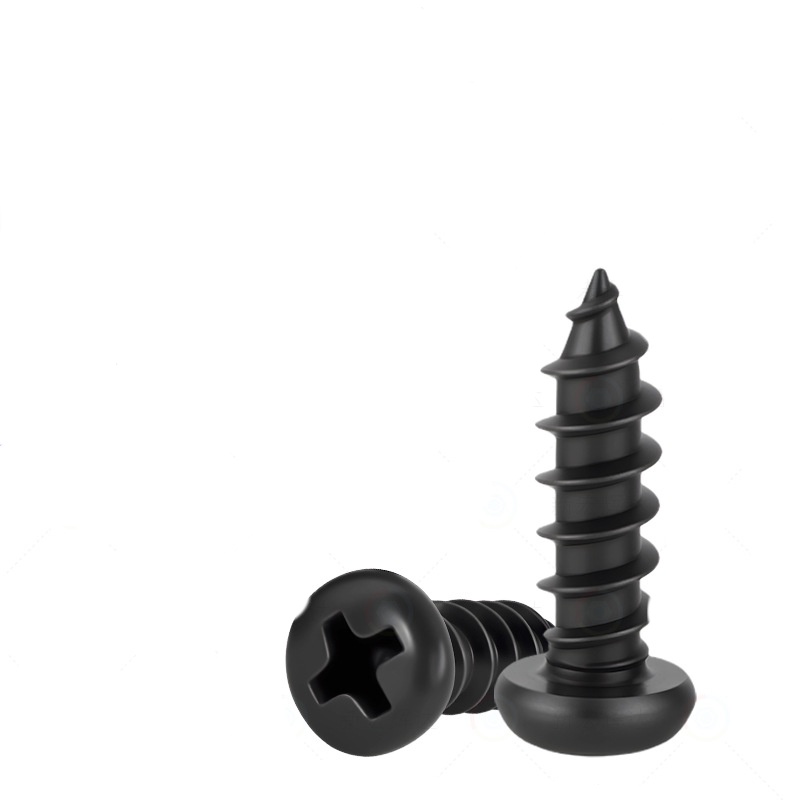

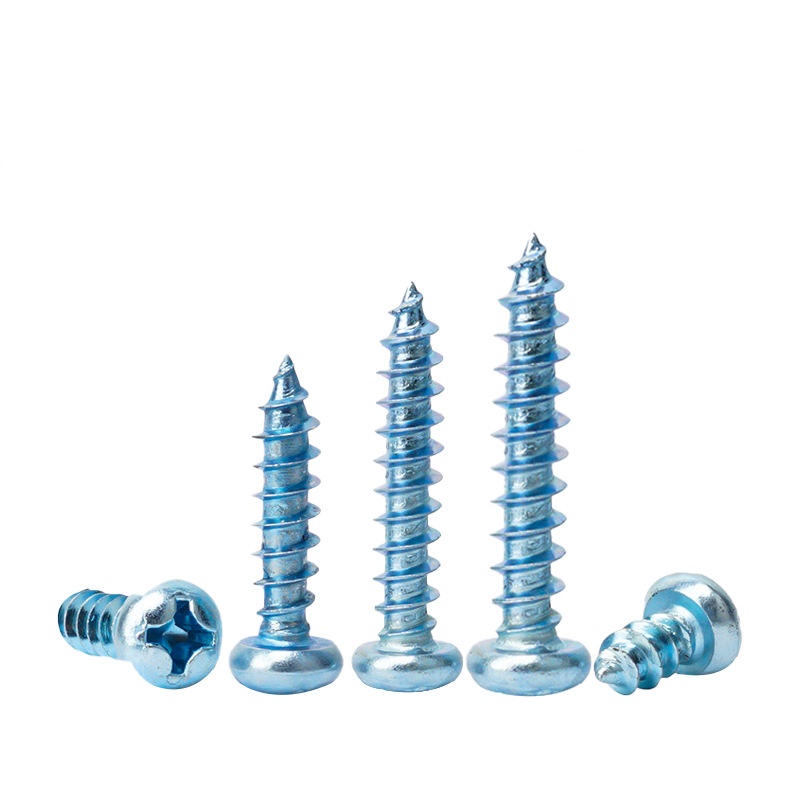

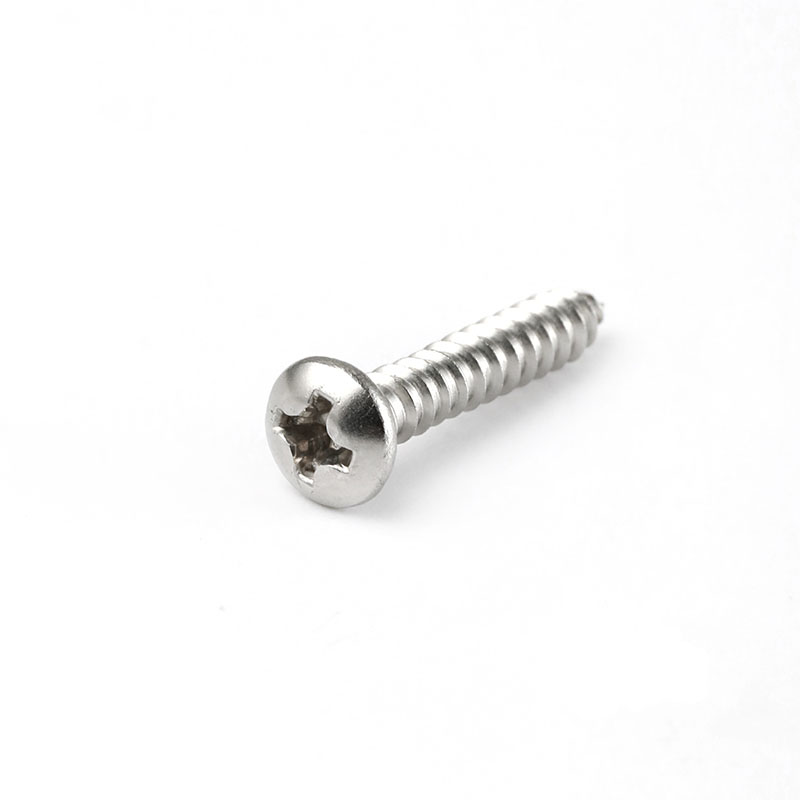

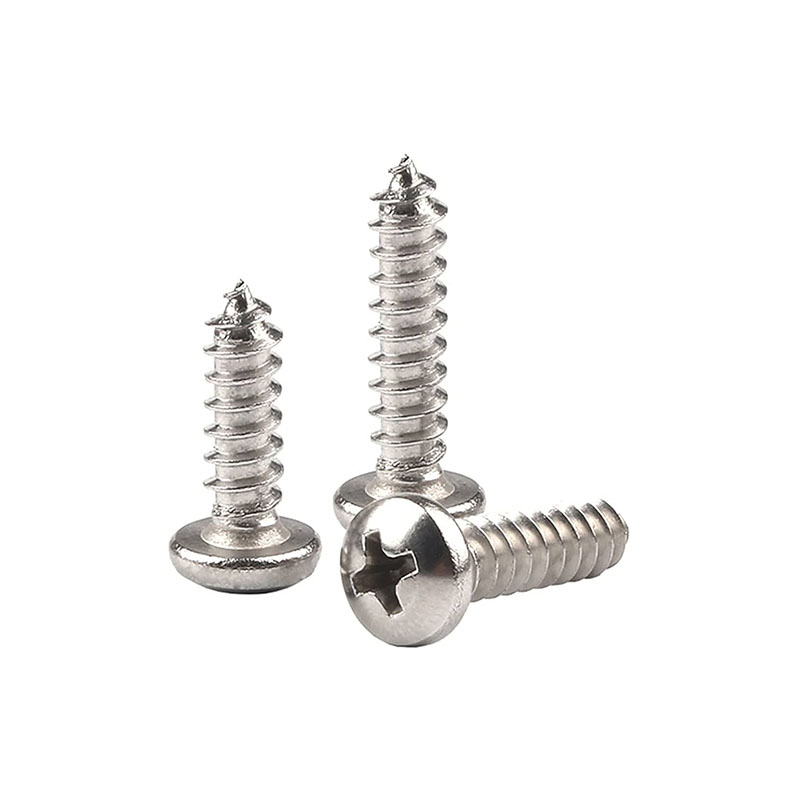

Pan Head Cross Recess Tapping Screw

Načelo delovanja

Načelo delovanja navojnega vijaka s križno glavo temelji na kovinski plastični deformaciji ali rahlem rezanju, odvisno od lastnosti materialov, ki se spajajo, in izvedbe repa vijaka.

Predizdelana spodnja luknja

Pred uporabo samoreznih vijakov je treba v priključeno komponento izvrtati ali preluknjati vodilno luknjo. Funkcija spodnje luknje je, da vodi vijake in nadzoruje prostor za pretok materiala.

Oblikujte notranji navoj

Ko se navojni vijak s križno vdolbino s krožno glavo zavrti in aksialno pomakne naprej, stožčasta konica prva vstopi v spodnjo luknjo, kar povzroči rahlo razširitev odprtine luknje. Ker je navoj večji od premera spodnje luknje, bodo zobje navoja izvajali radialno stiskanje na material stene luknje.

Stopnja zaklepanja

Ko je vijak v celoti vstavljen, je utor z navojem, ki nastane zaradi stiskanja ali rezanja, poravnan z navojem vijaka. Povezani material je podvržen rahlemu odboju znotraj meje elastičnosti, pri čemer tesno oprime navoje vijaka in ustvari ogromen torni upor. Ta sila trenja deluje na oba hkrati in preprečuje, da bi se vijak sam od sebe zrahljal med vibracijami ali zunanjo silo.

Pan Head Cross Recess Tapping Screw

pogosta vprašanja

（1）Kako debelo jekleno ploščo je mogoče priviti?

Priporočljivo je, da debelina spojenih jeklenih plošč ne presega nazivnega premera vijakov. Mehke materiale, kot sta plastika in les, je mogoče ustrezno odebeliti.

（2）Zakaj se zdi, da je pri zvijanju velik navor in celo povzroči, da se žebelj zlomi?

Možni vzroki in rešitve:

Spodnja luknja je premajhna → Treba jo je primerno povečati

Prevelik vgradni moment → Zmanjšajte število vrtljajev

（3）Kakšna je vaša minimalna količina naročila (MOQ)?

Standardna specifikacija v razsutem stanju MOQ navojnega vijaka s križno glavo je približno 10.000–50.000 kosov.

Pan Head Cross Recess Tapping Screw

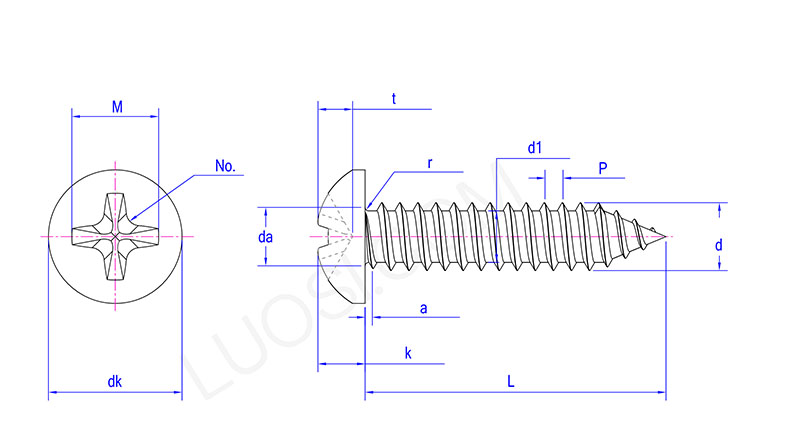

pon	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
največ	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk maks	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k maks	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
št.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t maks	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 maks	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d maks	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
