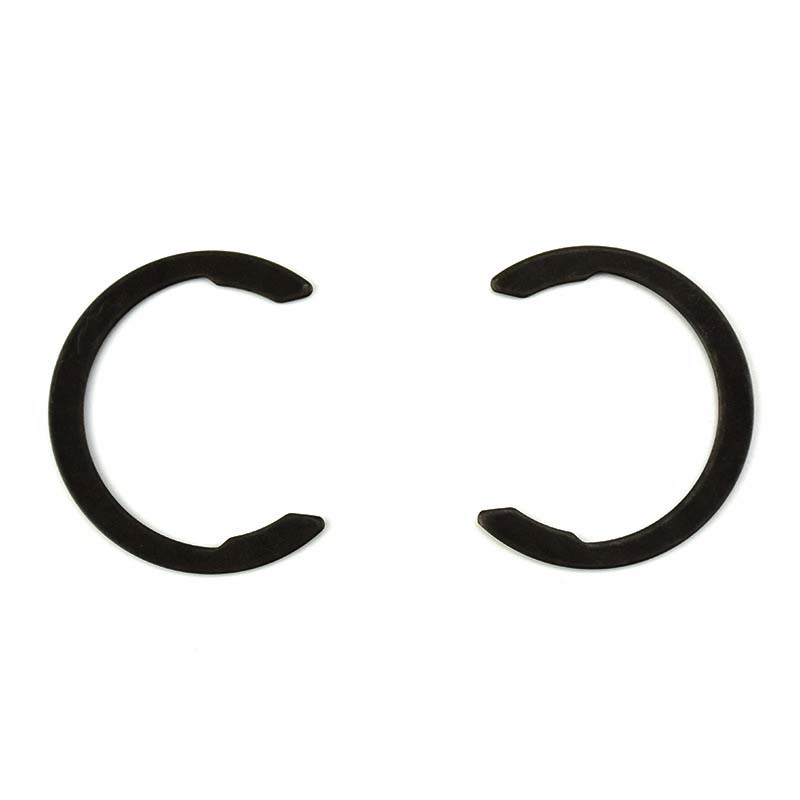

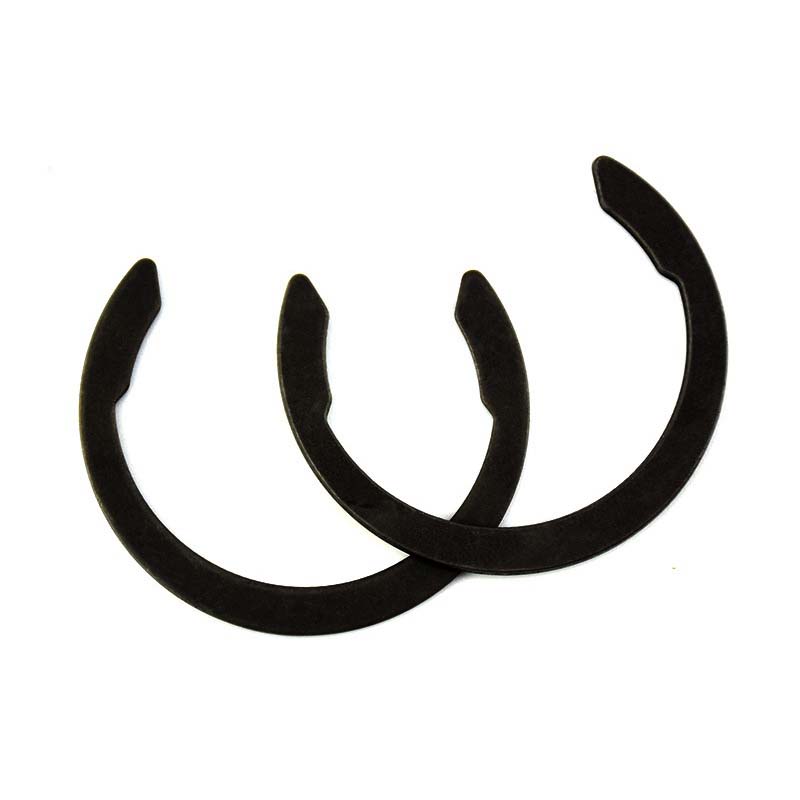

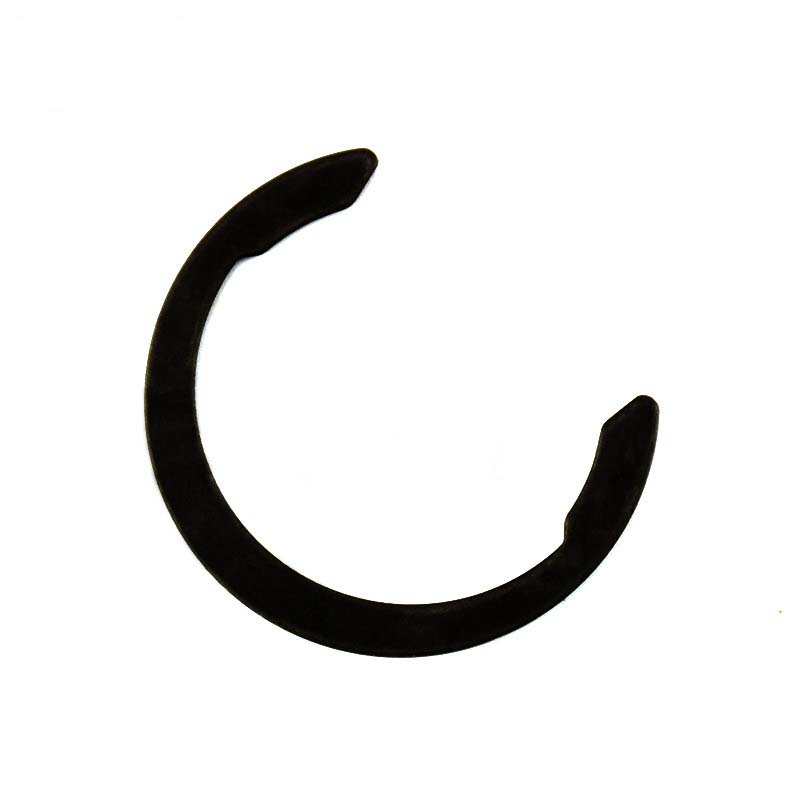

Metrični vzmetni pritrdilni obroč

Metrični vzmetni zadrževalni obroči so izdelani iz velikosti javnih pisarn in so primerni za uporabo, kjer se zahtevajo standardne velikosti. Pogosto se uporabljajo v nekaterih mehanskih in avtomobilskih sistemih. Xiaoguo® sodeluje z avtomobilskim in vesoljskim sektorjem pri razvoju pritrdilnih elementov, odpornih proti koroziji.

Model:BS 3673-3-1-2011

Pošlji povpraševanje

Opis izdelka

Metrični vzmetni zadrževalni obroči so običajno izdelani iz visokoogljičnega jekla ali nerjavečega jekla, kot je ASTM A313. Tisti iz ogljikovega jekla so močnejši (približno močnejši, do 2100 MPa), medtem ko nerjaveče jeklo bolje ne rjavi ali korodira. Če zlitine toplotno obdelate, trajajo dlje in se bolje obnesejo. Za dela, kjer potrebujete stvari, ki se ne držijo magnetov ali lahko prenesejo noro vročino, bodo uporabili stvari, kot sta fosforjev bron ali Inconel®. Vsi materiali, ki jih uporabljajo, so podvrženi številnim testom, da preverijo, ali ustrezajo specifikacijam ISO 8750-8752.

Aplikacija

Metrični vzmetni zadrževalni obroči so zelo pogosti v stvareh, kot so avtomobilski menjalniki, električni motorji in hidravlični sistemi. Uporabljajo se za držanje gredi rotorja v črpalkah, ohranjanje ležajev na mestu v nastavitvah tekočih trakov in zaklepanje batnih zatičev v motorjih. V letalstvu jih boste našli v delih turbin in podvozju. Prav tako so priročni v potrošniški elektroniki, kjer pomagajo popraviti komponente v majhnih napravah. Inženirji uporabljajo vzmetne zadrževalne obroče, ko potrebujejo dele, da ostanejo zanesljivo nameščeni, zlasti v pomembnih sistemih, kjer ne more priti do okvar.

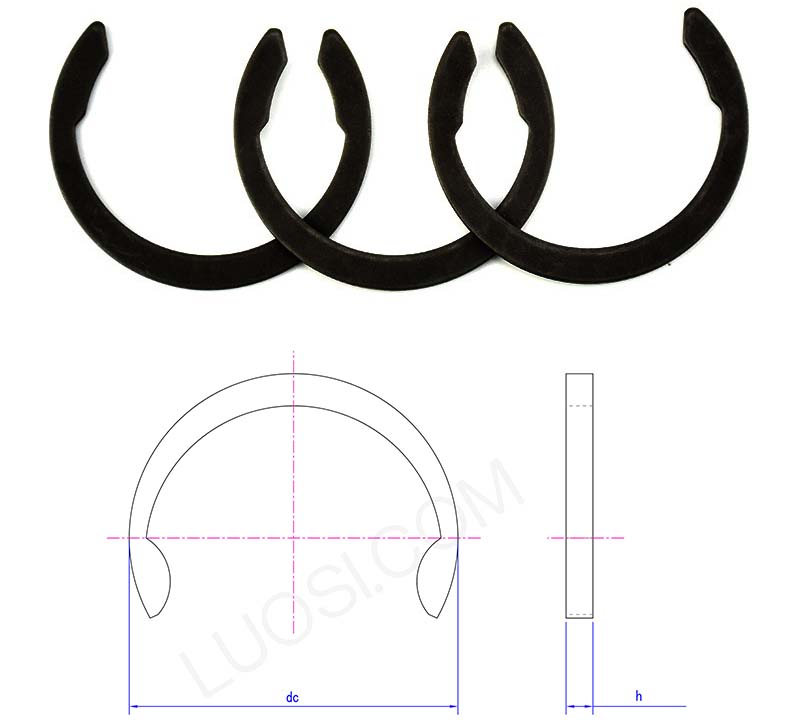

Velikost

Metric spring retaining rings

pon	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
dc maks	18	19	20	21	22	23	25	26.3	27.6	29.2	30
h min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h maks	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

V: Kako določim pravilno velikost in vrsto metričnih vzmetnih zadrževalnih obročev za svojo aplikacijo?

O: Izbira pravega metričnega vzmetnega zadrževalnega obroča mora ustrezati premeru utora, premeru gredi ali premeru luknje in obremenitvi, ki jo mora prenesti. Previdno morate izmeriti širino, globino in premer montažnega utora. Tudi majhne razlike lahko povzročijo, da ne bodo pravilno pritrdili delov. Izberite velikost glede na vaš specifični primer uporabe ali specifikacije projekta, standardne velikosti, kot sta DIN 471/472 ali ANSI B27.1. Če potrebujete namestitev po meri, nam sporočite temperaturo namestitve, ne glede na to, ali se tovor premika ali miruje, in okoljske pogoje (vlažno, prašno itd.) in prilagodili jo bomo vašim potrebam. Vzmetni zadrževalni obroči so izdelani za specifične radialne ali aksialne sile, zato morate preveriti, ali nosilnost zadrževalnega obroča ustreza potrebam vašega projekta. Zagotovimo lahko tehnično podporo, storitev na enem mestu in zmanjšamo pojav prezgodnjih zlomov zadrževalnih obročev.
