Metrične šestrobe matice za uporovno projekcijsko varjenje

Metrične šestrobe matice za uporovno štrleče varjenje so dimenzionirane v metričnih enotah in so posebej zasnovane za uporovno točkovno varjenje. Med postopkom varjenja se bodo majhne izbokline stopile in spojile s kovino. Dobavitelji Xiaoguo® lahko zagotovijo brezplačne vzorce.

Model:BS 7670-1-4-1993

Pošlji povpraševanje

Opis izdelka

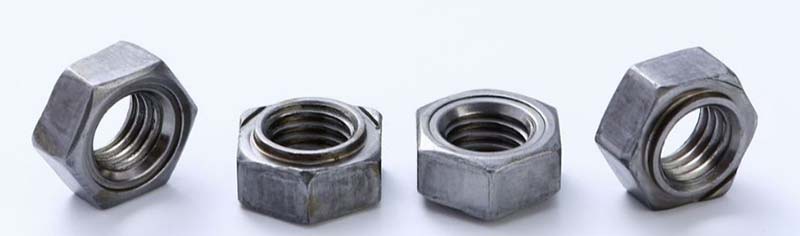

Metrične šestrobe matice za uporovno štrleče varjenje imajo šestkotno obliko, kar omogoča priročno uporabo ključa za privijanje. Na eni strani matice je več štrlečih majhnih spajkalnih točk, na drugi strani pa so standardne metrične luknje z navojem.

Podrobnosti o izdelku

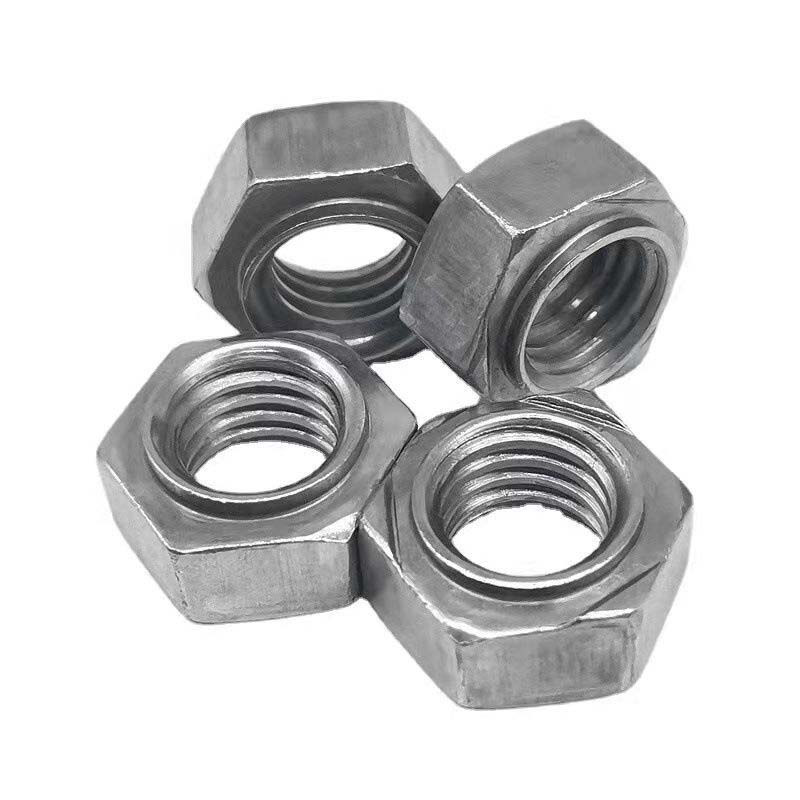

Metrične šestrobe matice za uporovno varjenje imajo na dnu majhne štrline. Ko varilne elektrode pritisnejo navzdol, teče tok skozi te izbokline, ki takoj stopijo izbokline in spojijo matico s spodnjo kovinsko ploščo. Ta proces je hiter in avtomatiziran ter zelo primeren za obsežne proizvodne linije v avtomobilski industriji ali industriji gospodinjskih aparatov.

Metrične šestrobe matice za uporovno štrleče varjenje pokrivajo velikosti, kot so M6, M8 in M10. Korak (na primer 1,0 ali 1,25) se mora ujemati z vašimi vijaki. Velikost šestrobe matice (na primer, šestroba matica za M6 je 10 milimetrov) določa potreben ključ za naslednji korak.

pon	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 maks	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
in min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h maks	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 maks	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s maks	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H maks	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

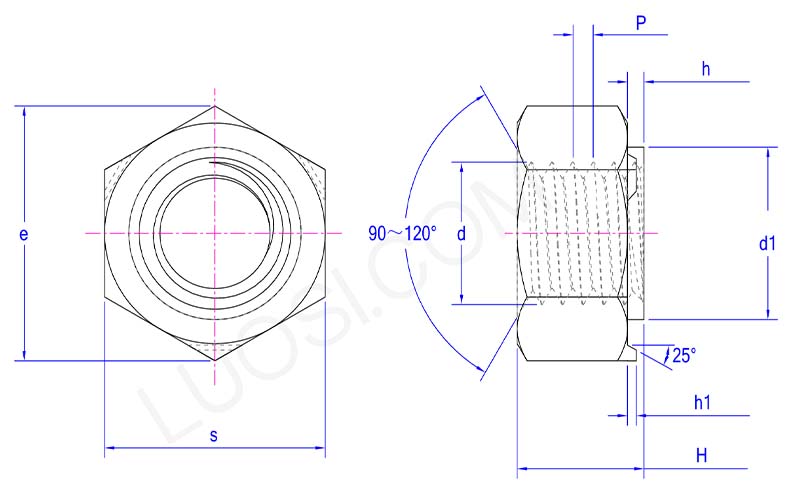

parameter of Metric hex nuts for resistance projection welding

Pri uporovnem štrlečem varjenju naj bo površina čista, če uporabljate metrične šestrobe matice. Olje ali rja lahko poškodujeta zvar. Prepričajte se, da so elektrode poravnane in v dobri formi. Poškodovane elektrode lahko povzročijo slabo varjenje. Bodite pozorni na "brizge" (iskre), ki običajno kažejo na napako pri nastavitvi in zvar morda ni varen.

Značilnosti izdelka

Metrične šestrobe matice za uporovno štrleče varjenje zagotavljajo večji navor pri zategovanju ali popuščanju vijakov, kar zagotavlja gladko in enostavno delovanje brez zdrsa. Zagotavljajo tudi natančno poravnane varilne točke in enakomerno porazdelitev toplote med varjenjem. Tesno se prilepijo na varjene komponente in tako ustvarijo varno povezavo.

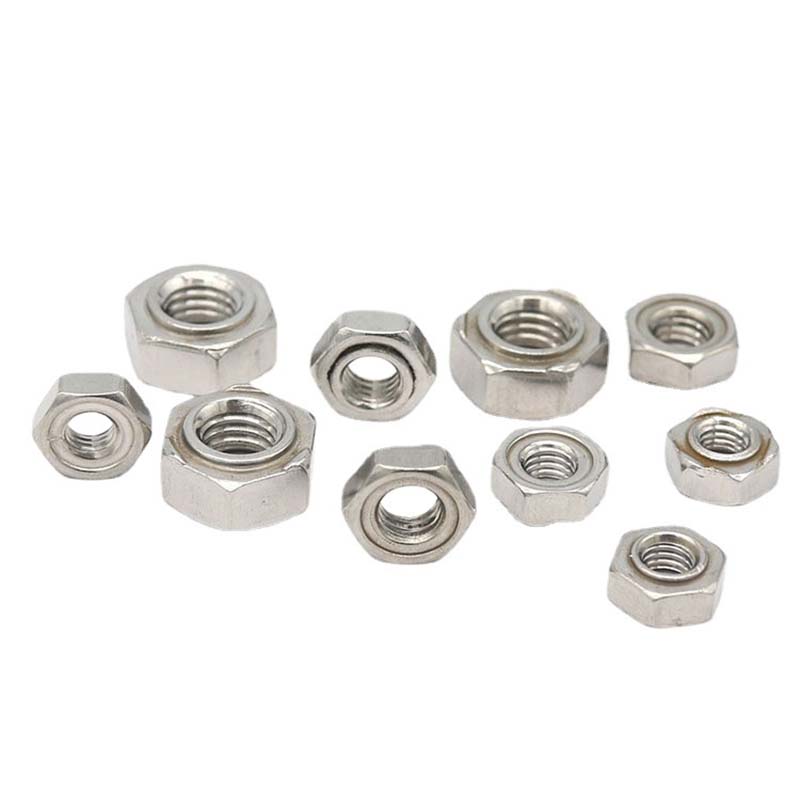

Metric hex nuts for resistance projection welding
