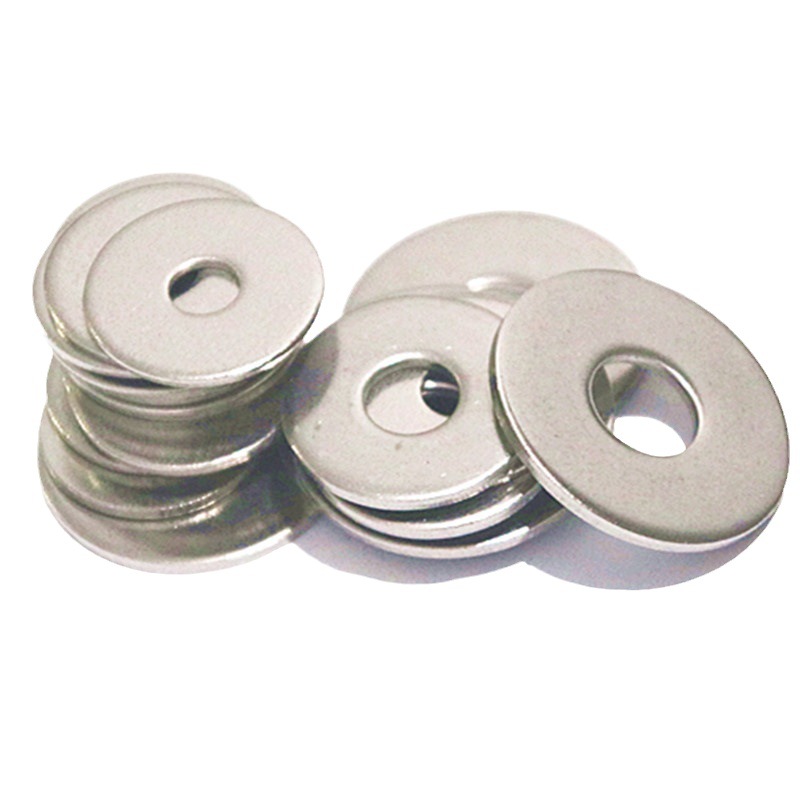

Ploščata podložka velikega OD

Xiaoguo Inventory® Large OD Flat Washer ima gladko površino brez robov, se tesno prilega in se lahko uporablja v povezavi s tesnilnimi komponentami za izboljšanje odpornosti proti prahu, olja in vodoodpornosti.

Pošlji povpraševanje

Opis izdelka

Ploščata podložka z velikim OD in standardna ploščata podložka se znatno razlikujeta v videzu, funkcijah in ustreznih scenarijih.

Projekt	Standardna ploščata podložka	Ploščata podložka velikega OD
Notranji premer	6,4 mm	6,4 mm
Zunanji premer	12 mm	18 mm
Debelina	1,6 mm	1,6 mm
Kontaktno območje	1-krat	2,25-krat
Porazdelitev pritiska	Na splošno je primeren za trde površine, kot so kovine	Odlično, lahko učinkovito zaščiti mehke materiale
Stroški surovin	Nizka	Višji (večji po površini)
Teža enote	Svetloba	Težje (enake specifikacije)

Primerjava velikosti (na primer M6)

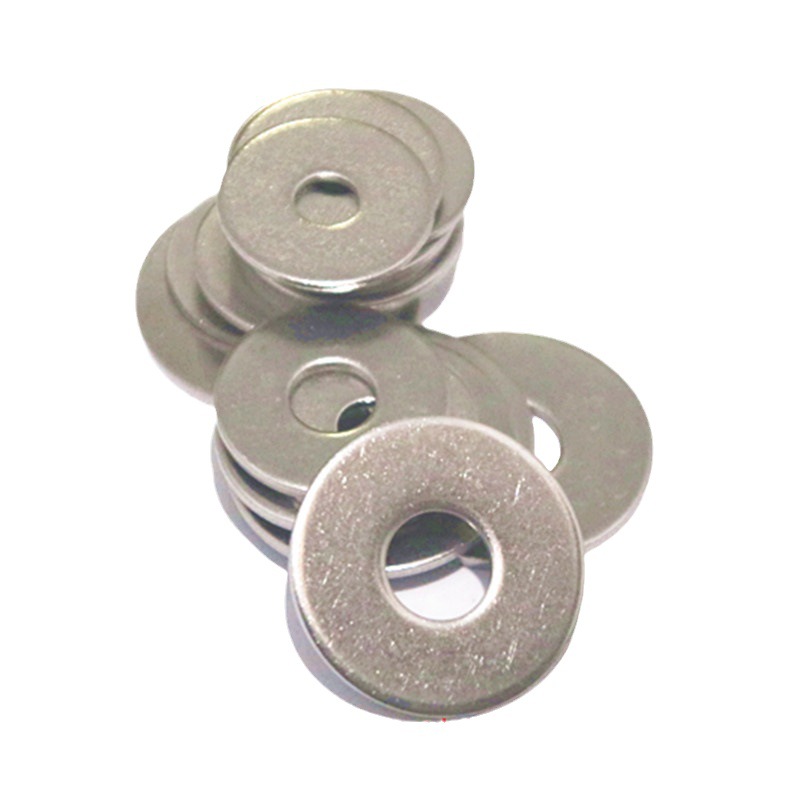

Large OD Flat Washer

Koraki uporabe

Metoda uporabe ploske podložke z velikim OD ni zapletena, vendar lahko upoštevanje pravilnega zaporedja delovanja zagotovi najboljši zaščitni učinek.

(1) Preverite, ali se specifikacije ujemajo

Preverite velikost vijaka – notranja luknja ploščate podložke z velikim OD mora biti le malo večja od zunanjega premera vijaka.

Preverite tudi, ali je zunanji premer podložke dovolj velik, da popolnoma pokrije luknje v delu, ki ga pritrjujete. Če je luknja dolga reža ali je obrabljena, mora zunanji rob podložke prekrivati luknjo za vsaj 5 mm.

Pomislite na material in kam gre. Za vlažna zunanja mesta, blizu oceana ali na kemičnih območjih izberite nerjaveče jeklo 316. Za splošno uporabo v zaprtih prostorih bo dobro delovalo nerjaveče ali pocinkano ogljikovo jeklo 304.

(2) Očistite kontaktno površino

Z območja, kjer delate, obrišite morebitno olje, rjo, ostružke barve ali žagovino. Prepričajte se tudi, da sta obe strani podložke čisti. Če je na njem olje za zaščito pred rjo, ga nežno obrišite s krpo.

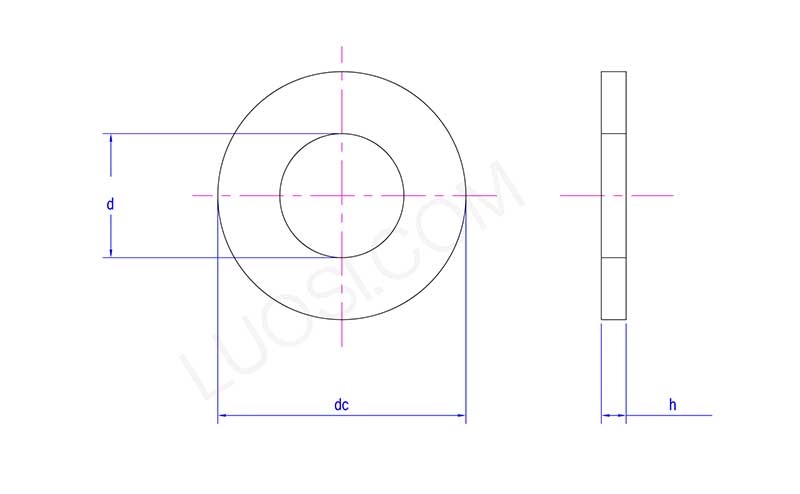

Large OD Flat Washer

pon	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d maks	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
dc maks	30	34	37	39	44	50	56	60	66	72	78
dec min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h maks	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Namestite podložko

Mesto namestitve: Postavite ploščato podložko velikega zunanjega premera med glavo vijaka in del, ki ga želite pritrditi. Če uporabljate mehke materiale, kot so les, plastika ali tanek aluminij, je priporočljivo, da uporabite podložke velikega zunanjega premera tako na glavi vijaka kot na strani matice.

Namestitev na sredino: Prepričajte se, da gre vijak ali matica skozi sredinsko luknjo podložke. Prepričajte se, da je podložka poravnana s površino obdelovanca – ne sme biti nagnjena.

(4) Vstavite vijak in ga ročno zategnite

Ročno privijte vijake ali matice, dokler se podložka ne dotakne površine; nato prilagodite položaj podložke, zagotovite, da popolnoma pokrije luknjo.

(5) Zategnite do priporočenega navora

Pravilna uporaba momentnega ključa: Izberite ustrezno vrednost momenta in ga postopoma zategnite. Med delovanjem natančno opazujte podložko in jo po potrebi prilagodite.

(6) Končni pregled

Oglejte si ploščato podložko velikega zunanjega premera in se prepričajte, da je ravno in pravilno nameščena.
