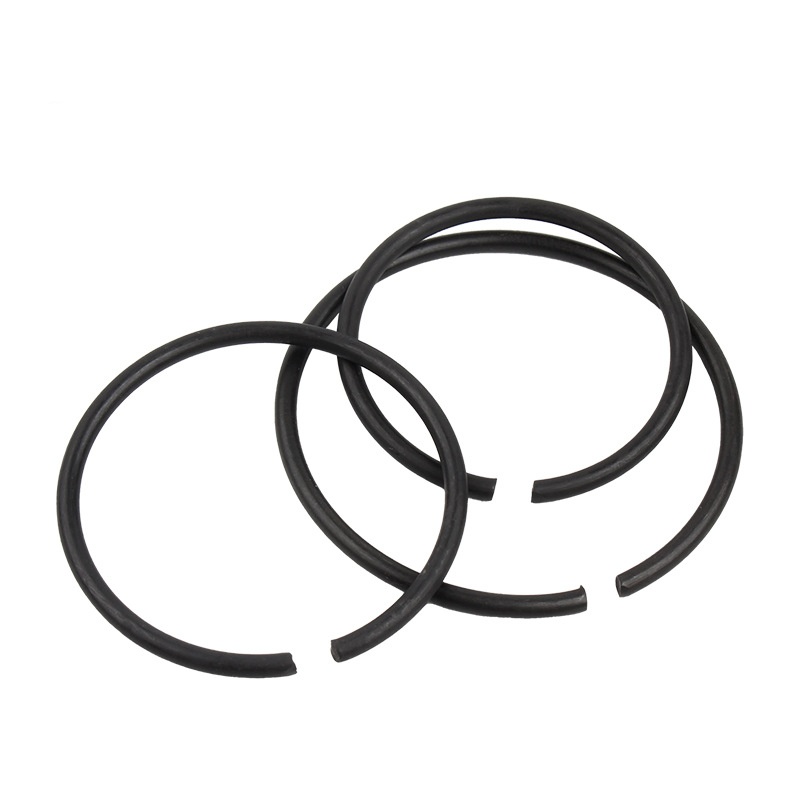

Industrijski standardni zaskočni obroči

Industrijski standardni zaskočni obročki so pritrdilni elementi, zasnovani za namestitev v utor za varno zadrževanje komponent na gredi ali v izvrtini, Xiaoguo® pa vzdržuje robustno dobavno verigo, da proizvajalcem zagotovi brezhibno delovanje in dostavo.

Model:DIN 73130-1989

Pošlji povpraševanje

Opis izdelka

Standardni zaskočni obročki za industrijo se pogosto uporabljajo v avtomobilskih menjalnikih, vesoljskih sistemih in industrijskih strojih – predvsem zato, ker dobro držijo dele na mestu.

Te stvari so pomembne za držanje ležajev, zobnikov in drugih delov na gredi ali znotraj ohišij. Ta različica združuje dva stavka in uporablja glagole, kot sta "poenostaviti" in "zagotoviti". Jezik je jedrnat in tekoč ter primeren za večino tehničnih dokumentov.

Da bi podaljšali življenjsko dobo, sta visokoogljično jeklo in nerjavno jeklo dva materiala, ki ju proizvajalci običajno uporabljajo v proizvodnem procesu. Zaskočni obročki po industrijskem standardu so tudi precej prilagodljivi – delujejo lahko v okoljih, kjer se stvari hitro premikajo ali postanejo zelo vroče.

Podrobnosti o izdelku

Industrijski standardni zaskočni obročki so okrogle ali polkrožne oblike z odprtimi konci. Ta zasnova močno izboljša udobje nošenja in odstranjevanja ter lahko učinkoviteje zadovolji potrebe nošenja in slačenja pri vsakodnevni uporabi.

Da bi dosegli tesno prileganje ciljnemu utoru, je bil njihov prečni prerez (oblika, vidna po rezanju) posebej zasnovan in izdelan. Običajne oblike, kot so pravokotni robovi ali zaobljeni robovi, lahko učinkovito izboljšajo prileganje.

Na voljo so tudi v vseh vrstah velikosti: majhni za natančna orodja in veliki za težke stroje.

Njihova zasnova je preprosta, vendar dobro deluje – ne zavzamejo veliko prostora, a še vedno nudijo močno radialno podporo (to je podpora, ki gre iz središča, da se deli ne premikajo).

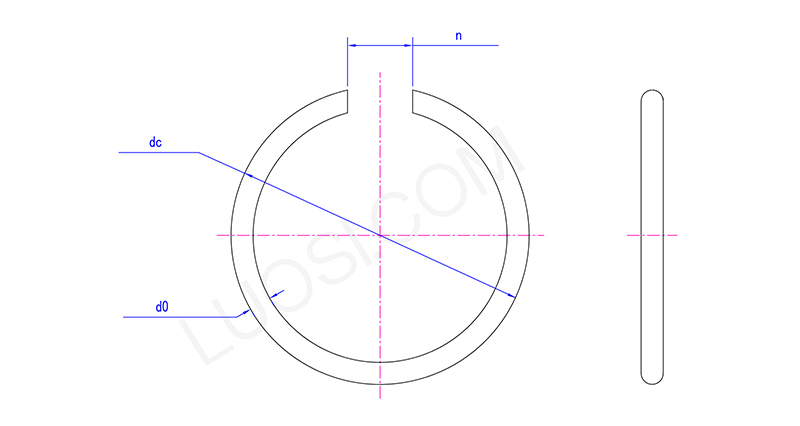

pon	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
d0 maks	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
d0 min	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
dc maks	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
dc min	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n maks	1.5	2	2	2	2	2	2	2	2	2	2
n min	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

Uporabljeni materiali

Naši standardni industrijski standardni zaskočni obroči so izdelani iz visokoogljičnega vzmetnega jekla za vrhunsko trdnost in vzdržljivost. Za odlično odpornost proti koroziji ponujamo industrijske standardne zaskočne obroče iz nerjavečega jekla (npr. 302/304) in drugih materialov, kot je fosforjev bron, ki zagotavljajo dolgo življenjsko dobo v težkih okoljih.
