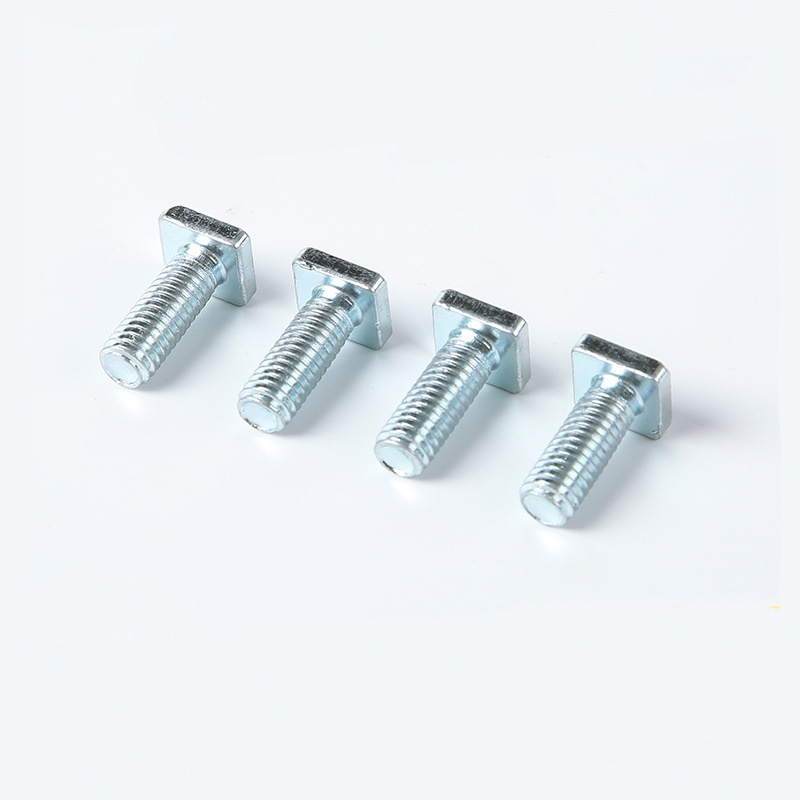

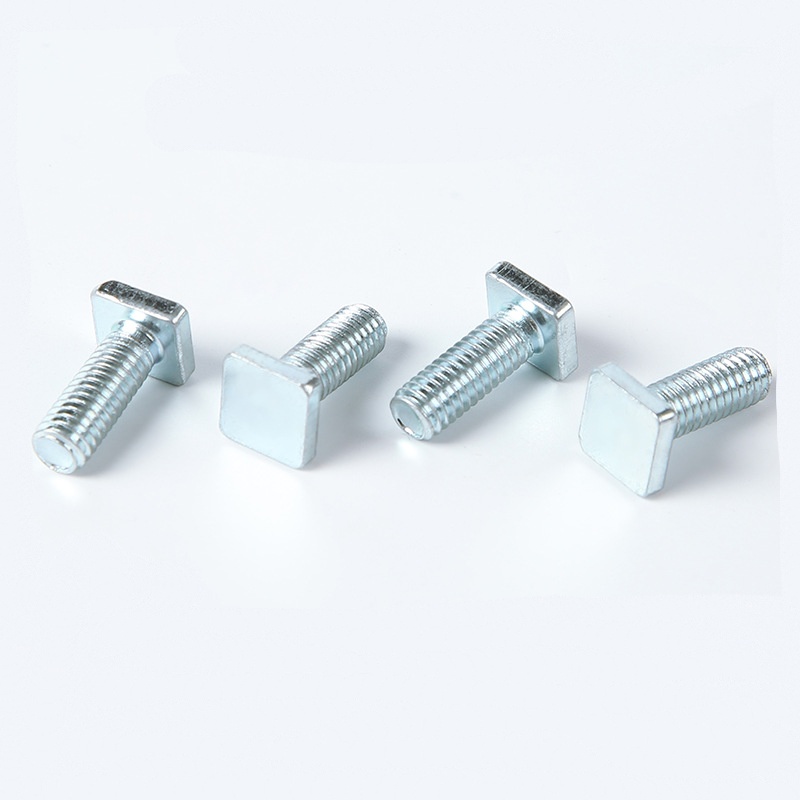

Strojni vijak s kvadratno glavo razreda A

Strojni vijak s kvadratno glavo razreda A Xiaoguo® na zalogi je kvadratne oblike s kvadratno glavo. Lahko dosežejo mehansko protitorzijsko zaklepanje, ki lahko poveča raven varnosti v posebnih delovnih okoljih.

Pošlji povpraševanje

Opis izdelka

Strojni vijak s kvadratno glavo razreda A je vrsta pritrdilnega elementa s kvadratno glavo. Sestavljen je iz kvadratne glave in dela navojne palice. Običajno se uporablja v povezavi s kvadratnimi maticami ali šesterokotnimi maticami ali pa se lahko neposredno privije v navojne luknje. Vijaki s kvadratno glavo so bili glavni pritrdilni elementi od 19. stoletja do začetka 20. stoletja. Zaradi enostavnega kovanja in odličnih protitorzijskih lastnosti so bili pogosto uporabljeni pri gradnji infrastrukture, kot so mostovi in železnice. Danes ima zahvaljujoč svojim edinstvenim oblikovalskim prednostim še vedno vlogo pri težkih strojih, železniških tirih, vzdrževanju opreme in obnovi starodobnih zgradb.

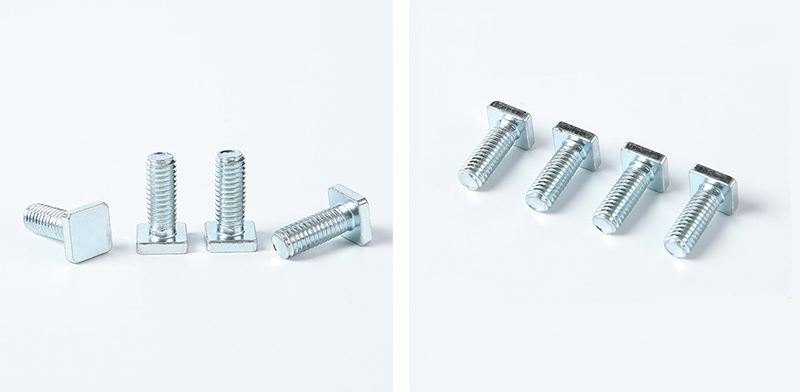

Grade A Square Head Machine Bolt

Strukturne značilnosti

Povzetek strukturnih značilnosti strojnega vijaka s kvadratno glavo razreda A: korelacija med geometrijskimi značilnostmi in funkcionalno zasnovo.

Strukturne komponente Ključne značilnosti Osnovne funkcije

Glava kvadratne oblike, široke nasprotne strani, velika višina. Zagotavlja visok prenos navora, protizdrsno funkcijo, prijazen za slepo montažo in priročen za vtiskovanje oznak.

Vrat Ploščat vrat (proti vrtenju), prirobnica (ležaj), kratek zatič (vodenje) Mehansko proti vrtenju, zaščita površine obdelovanca, vodenje slepe luknje

Del gredi Delno navoj (gladek del gredi) Odporen na strižne obremenitve, zagotavlja natančno pozicioniranje in preprečuje koncentracijo napetosti v navojih

Navojni del Večinoma grobi zobje, toleranca 6 g. Visoko trdna povezava, ki zanesljivo sodeluje z matico.

Tip konca Ravni konec / Posneti konec / Cilindrični konec Primeren za različne pogoje vgradnje

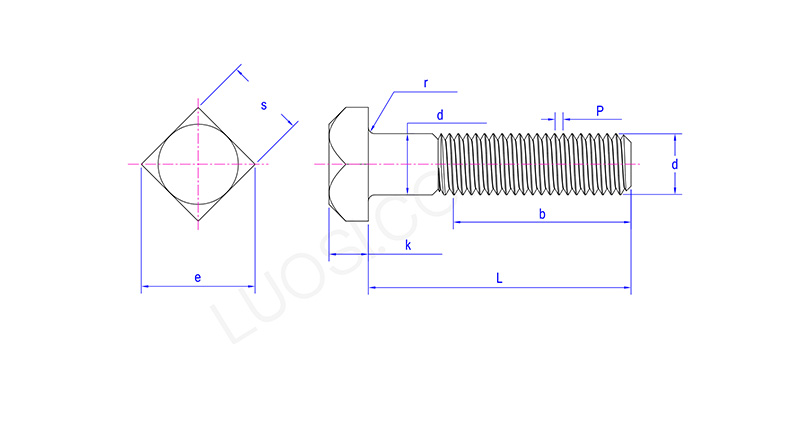

Grade A Square Head Machine Bolt

pon	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds maks	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s maks	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maks	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maks	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r maks	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Priprave pred uporabo

Preden nameravate uporabiti strojni vijak s kvadratno glavo razreda A, priporočamo, da preverite te elemente.

（1）Potrdite ujemanje specifikacij vijakov

Specifikacija navoja: Prepričajte se, da sta premer in korak navoja vijaka s kvadratno glavo popolnoma enaka tistima ustrezne matice ali navojne luknje.

Izbira dolžine: dolžina vijaka mora biti takšna, da so po zategovanju matice na koncu vijaka vidni 2 do 3 celi navoji.

Stranske mere glave: Zagotovite, da se širina kvadratne glave ujema z velikostjo odprtine uporabljenega ključa.

Stopnja trdnosti: po potrebi izberite ustrezno stopnjo.

（2）Preglejte položaje lukenj obdelovanca

Okrogla luknja v primerjavi s kvadratno luknjo: navadni vijaki s kvadratno glavo lahko gredo skozi okroglo luknjo. Če pa je zahtevana zaščita pred obračanjem, je treba na obdelovancu narediti vnaprej izvrtano namestitveno površino za kvadratno luknjo, ki omogoča vstavljanje vratu kvadratne glave.

Toleranca premera: Premer okrogle luknje mora biti 0,5 do 1,0 mm večji od premera stebla vijaka.

Zaokroževanje vogalov luknje: če se mora glava strojnega vijaka s kvadratno glavo razreda A popolnoma oprijeti površine obdelovanca, mora biti luknja zaobljena ali ugreznjena.

（3）Čiščenje in mazanje

Z navojev odstranite oljne madeže, železne opilke, stare premaze in druge ostanke.

Za materiale iz nerjavnega jekla ali visokotemperaturna okolja je priporočljivo, da na navoje nanesete sredstvo proti sprijemanju ali mazalno mast z molibdenovim disulfidom.

Za navadne vijake iz ogljikovega jekla lahko uporabite majhno količino olja, da zmanjšate koeficient trenja.
