Trden navojni vijak Torx DIN 7981

Xiaoguo® čvrst navojni vijak torx DIN 7981 – na voljo so dolžine, premazi in materiali po meri. Odlično za slepo montažo ali linije z visokim navorom (brez odmika). Pripravljene veleprodajne cene – prosite za ponudbo.

Pošlji povpraševanje

Opis izdelka

Glede na pogoje vgradnje imajo trdni navojni vijaki torx DIN 7981, ki jih dobavlja Xiaoguo®, naslednjih pet prednosti, zaradi česar so prednostna izbira za industrijske kupce, ki želijo kupiti zanesljive pritrdilne elemente za aplikacije z visokim navorom.

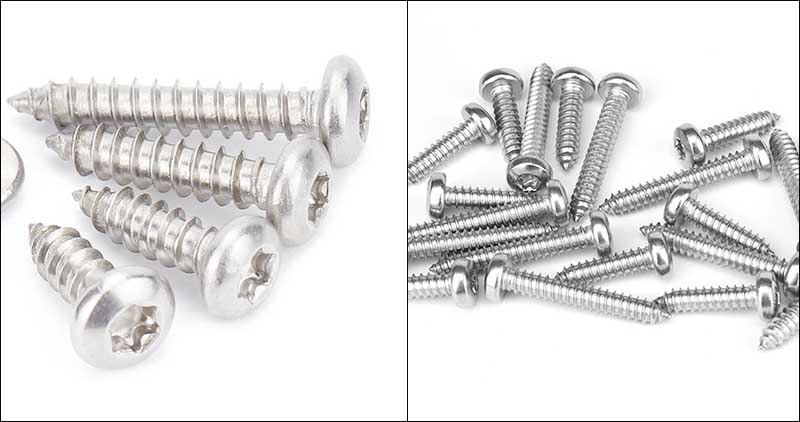

firm DIN 7981 torx tapping screw

Situacije, ki zahtevajo zaklepanje z visokim navorom

Na primer, pri pritrjevanju kovinskega nosilca na debelo jekleno ploščo ali trd les lahko zdrsne, če je sila prevelika. 6-delna struktura s šestimi cvetnimi listi lahko prenese višji navor in ne poškoduje reže ter je primerna za uporabo z udarnim ali momentnim ključem.

Slab vid ali ozek operacijski prostor

Na primer, v vogalih razdelilne omarice ali globoko v šasiji avtomobila, kjer oči ne vidijo glav vijakov, se lahko zanesemo le na dotik. Ko vstavite ključ v 6 rež, se samodejno poravna in ni nagnjen k nagibu. Poleg tega po vstavitvi ne bo prišel ven.

Dostop za popravilo, ki zahteva pogosto razstavljanje in sestavljanje

Na primer pokrovi za pregled opreme in zadnji pokrovi instrumentnih plošč. 6 rež je mogoče večkrat vstaviti in odstraniti, ne da bi se obrabili tako hitro kot tisti s križnimi režami. V kombinaciji z materialom iz nerjavečega jekla jih je mogoče dolgo časa uporabljati večkrat.

Avtomatizirana montažna linija

Med množično proizvodnjo delavci upravljajo električni izvijač s fiksnim navorom. 6 rež se tesno ujemajo s ključem in se ne bodo zrahljali zaradi tresljajev, kar skrajša čas nedelovanja za prilagajanje. Ploščata glava ima preprosto obliko, vibrirajoča miza pa gladko podaja vijake.

Mehki osnovni materiali (plastika, tanka aluminijasta pločevina, kompozitni materiali les-plastika)

Velika ravna površina trdne glave navojnega vijaka torx DIN 7981 lahko prepreči vdolbino; samorezalni navoji so neposredno oblikovani, za razliko od strojno izvrtanih vijakov, ki zahtevajo matice ali navoje.

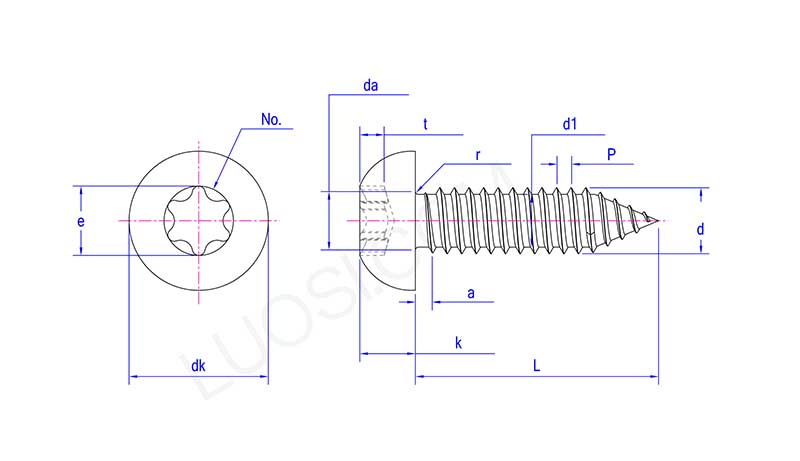

firm DIN 7981 torx tapping screw

pon	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
da max	3.5	4.1	4.9	5.6	6.3	7.3
dk maks	5.6	7	8	9.5	11	12
dk min	5.3	6.64	7.64	9.14	10.57	11.57
k maks	2.4	2.6	3.1	3.7	4	4.6
k min	2.15	2.35	2.8	3.4	3.7	4.3
r maks	0.1	0.1	0.2	0.2	0.25	0.25
št.	T10	T15	T20	T25	T25	T30
e	2.8	3.35	3.95	4.5	4.5	5.6
t maks	1.27	1.4	1.8	2.03	2.03	2.42
t min	1.01	1.14	1.42	1.65	1.65	2.02
d maks	2.9	3.53	4.22	4.8	5.46	6.25
d min	2.76	3.35	4.04	4.62	5.28	6.03
d1 maks	2.18	2.64	3.1	3.58	4.17	4.88
d1 min	2.08	2.51	2.95	3.43	3.99	4.7

Storitev po meri

Ponujamo prilagodljive storitve prilagajanja za trdne navojne vijake torx DIN 7981.

Prilagojena vsebina

Dolžina: Standardna dolžina 4 - 120 mm

Premer: prilagojen vašim zahtevam

Oblika glave: premer in višino kapice je mogoče rahlo prilagoditi glede na risbo.

Specifikacija 6 reženj: Vrsta reže je prilagojena glede na določeno velikost svedra, ki jo navedete.

Tip navoja: tip AB (normalen samorez), tip C (z rezalnim utorom), trikotni navoj.

Material: ogljikovo jeklo; Nerjavno jeklo 304, 316; Medenina, aluminijeva zlitina.

Površinska obdelava: elektro cinkanje (modro-beli/rumeni cink), vroče cinkanje, nanos Dacromet, črnjenje, fosfatiranje, mehansko cinkanje.

Postopek prilagajanja

Posredujte risbe (v formatu PDF/DWG) ali pošljite fizične vzorce z navedbo količine, materiala in površinskih zahtev.

2-dnevno ocenjevanje

Po potrditvi bo izdelan kalup in izdelan prototip. Vzorci bodo pripravljeni v 7 do 15 dneh.

Majhna poskusna proizvodnja (500 - 2000 kosov), ki ji sledi testiranje sistemske integracije. Če ne bo težav, bo izvedena množična proizvodnja.

Povzetek

Ne glede na to, ali gre za spremembo dolžine trdnega navojnega vijaka torx DIN 7981, spremembo materiala ali oblikovanje popolnoma nove specifikacije, le sporočite nam svoje zahteve in našli bomo rešitev.
