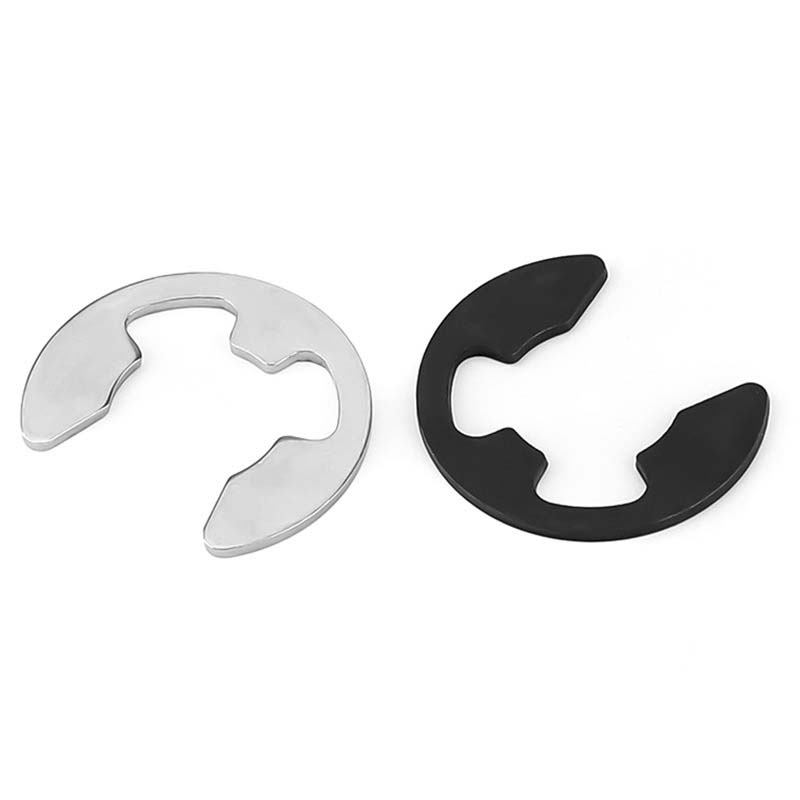

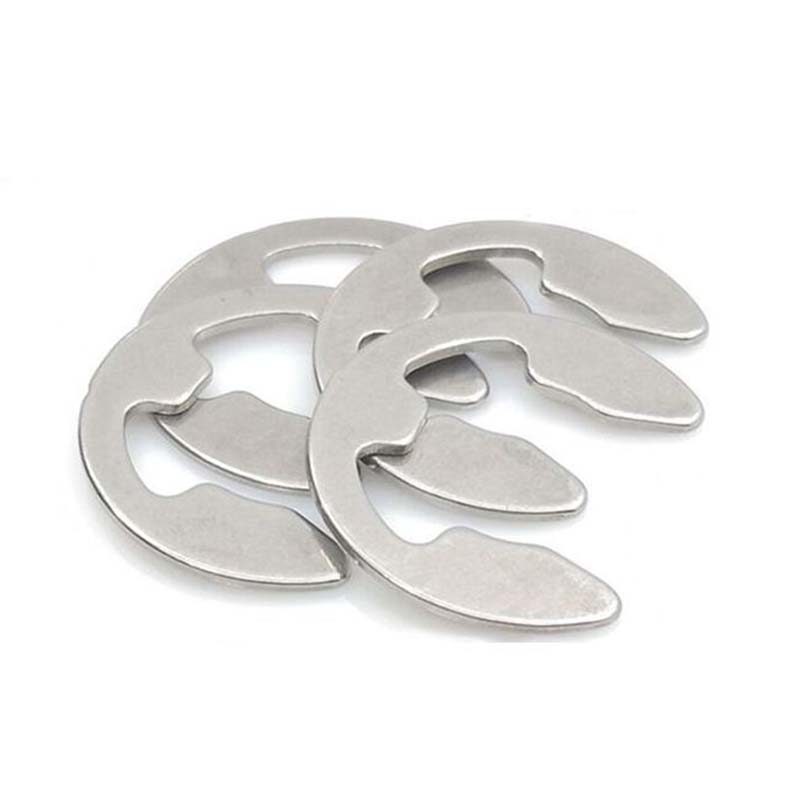

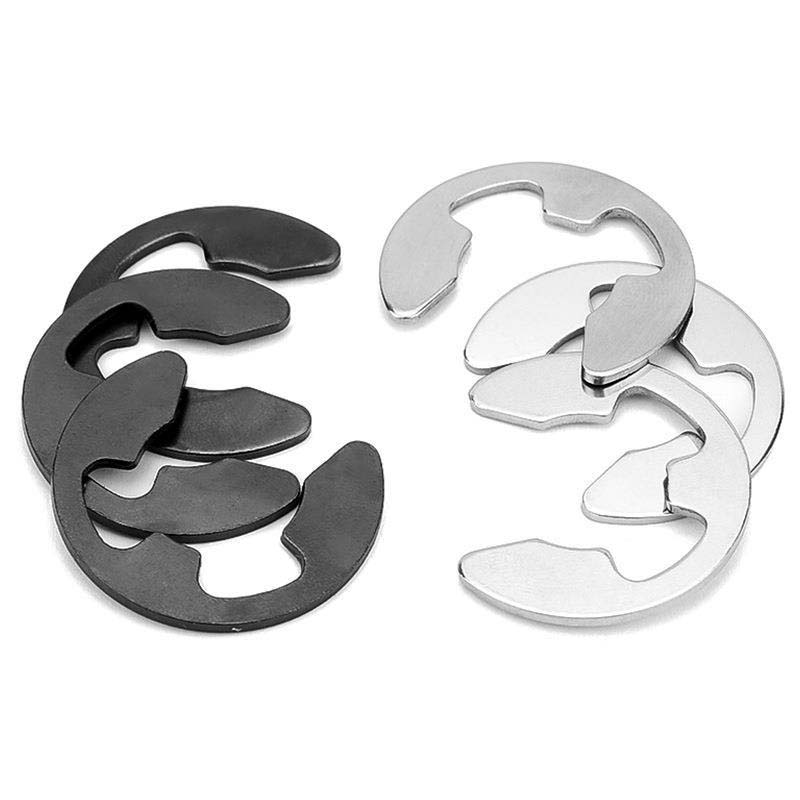

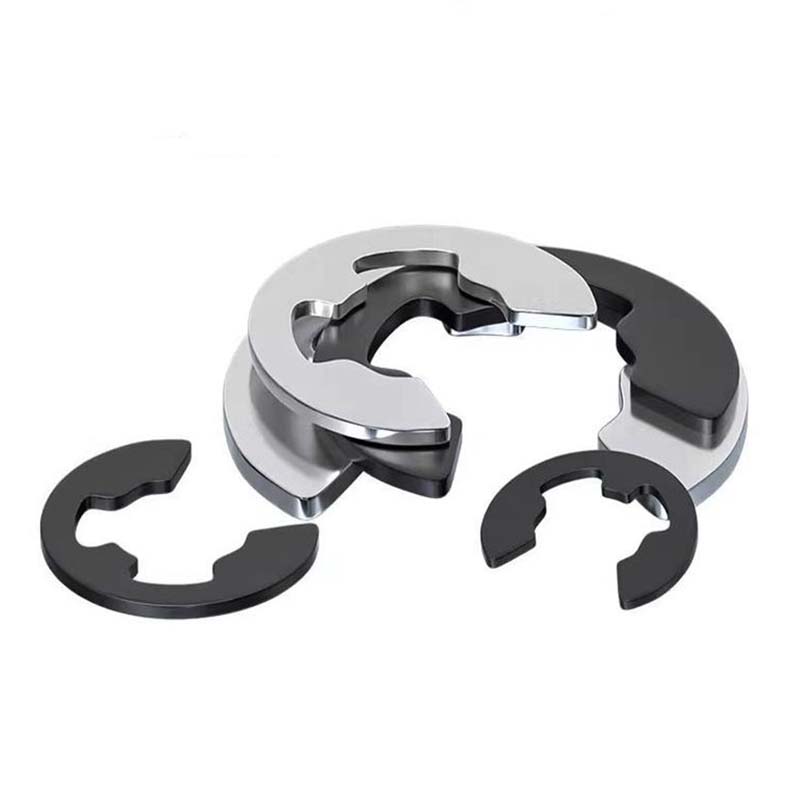

Zaskočni obroč tipa E

Zaskočni obročki tipa E se običajno uporabljajo v mehanskih sistemih za preprečevanje aksialnega gibanja ležajev, zobnikov ali gredi. Stranke zaupajo podjetju Xiaoguo® zaradi konkurenčnih cen brez kompromisov pri vzdržljivosti materiala.

Model:DIN 6799-1981

Pošlji povpraševanje

Opis izdelka

Ta zaskočni obroč tipa E je notranji zadrževalni obroč, na voljo je v različnih materialih, da ustreza različnim opravilom. Vrste nerjavečega jekla, kot sta 304 ali 316, so dobre za mokra ali kemično težka območja. Trše jeklo razreda 410 bolje vzdrži obrabo. Prstani iz ogljikovega jekla so cenejši, a še vedno močni, zlasti s prevleko proti rjavenju. Berilijev baker je primeren za električna dela ali vnetljiva območja, saj ne iskri. Plastični (kot je najlon) so odporni na kemikalije in zmanjšajo hrup v lažjih nastavitvah. Za res težke tovarne se uporabljajo trše kovine, kot sta Hastelloy® ali Monel®. Večina teh materialov je preverjena glede varnosti in ekoloških pravil (kot je RoHS), zato so v redu za regulirane industrije.

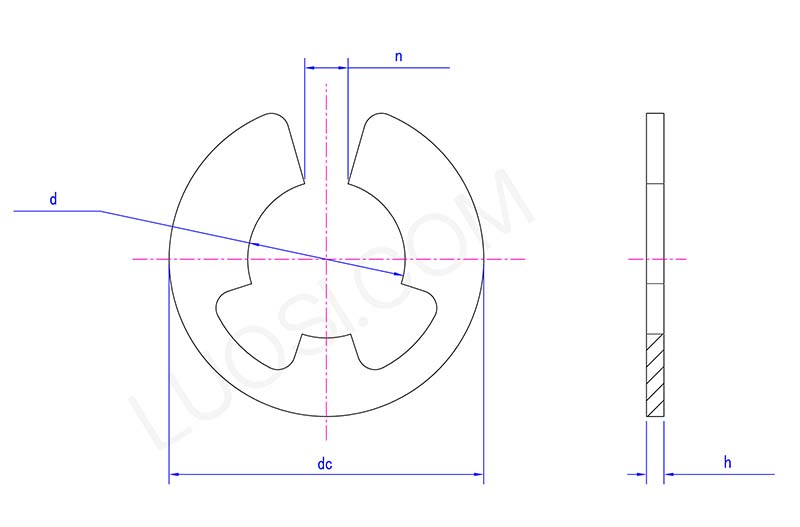

E type snap ring Structure diagram

pon	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d maks	5	6	7	8	9	10	12	15	19	24	30
d min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h maks	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n maks	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n min	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
dc maks	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Redni pregledi in vzdrževanje

Da bi zaskočni obroček tipa E zdržal dlje, jih občasno preverite glede rje, razpok ali upogibov, zlasti pri strojih, ki se težko uporabljajo. Poskrbite, da bodo njihovi utori čisti, da umazanija ne moti njihovega prileganja. Če je veliko drgnjenja, dodajte mast, da bodo stvari bolj gladko drsele.

Pri nameščanju se izogibajte pretiranemu raztezanju ali premočnemu stiskanju, saj to sčasoma oslabi obroč. Če opazite poškodbe, jih zamenjajte. Dodatke shranjujte na suhem mestu (ne prevročem ali hladnem), da preprečite razgradnjo materiala. Za varnejše rokovanje uporabite klešče z zaskočnimi obročki.

Vpliv okoljskih dejavnikov

V: Kako okoljski dejavniki, kot sta temperatura ali vlaga, vplivajo na zmogljivost notranjega zadrževalnega obroča?

O: Če izberete napačen material, lahko visoka vročina ali vlaga pokvari zaskočni obroč tipa E. Obroči iz ogljikovega jekla (močnejši) bodo rjaveli v mokrih prostorih, razen če imajo premaz, odporen proti rji. Nerjavna jekla (kot so običajni razredi 304/316) so dobro odporna na vlago, vendar začnejo izgubljati trdnost nad 400 °C. Nekatera nerjavna jekla ali posebne kovine ostanejo prožna tudi pri nizkih temperaturah. Če gre za kemikalije, kot so kisline ali topila, izberite nereaktivni premaz (kot je teflon).

Imamo strokovno ekipo, ki lahko priporoči ustrezneizdelkovna podlagi scenarijev uporabe in zahtev ter zagotavljajo prilagojene storitve.

Specifikacije in stopnje izdelka

Zaskočni obroč tipa E ima jasne specifikacijske stopnje za izpolnjevanje različnih potreb aplikacij, specifikacije pa v glavnem določajo velikost, material in nosilnost. Kar zadeva velikost, ključni parametri vključujejo notranji premer, zunanji premer in debelino, pri čemer je običajni notranji premer v razponu od 3 mm do 50 mm za standardne razrede. Te velikosti so zasnovane tako, da ustrezajo običajnim dimenzijam gredi in lukenj v mehanskih sklopih. Razredi materiala so razdeljeni glede na osnovni material, kot je razred ogljikovega jekla (SWRM12) in razred nerjavečega jekla (SUS304, SUS316), kjer so razredi ogljikovega jekla za splošne scenarije obremenitve, razredi nerjavnega jekla pa za zahteve glede odpornosti proti koroziji. Stopnje nosilnosti so razvrščene glede na največjo aksialno obremenitev, ki jo lahko prenesejo, z nizko stopnjo (do 500 N) za opremo z majhno obremenitvijo, kot so majhni motorji, in visoko stopnjo (nad 2000 N) za težke stroje, kot so avtomobilski menjalniki. Vsaka specifikacijska stopnja je označena na embalaži izdelka, uporabniki pa morajo izbrati ustrezno stopnjo glede na posebne zahteve za montažo in pogoje delovanja.
