Clevis Pin

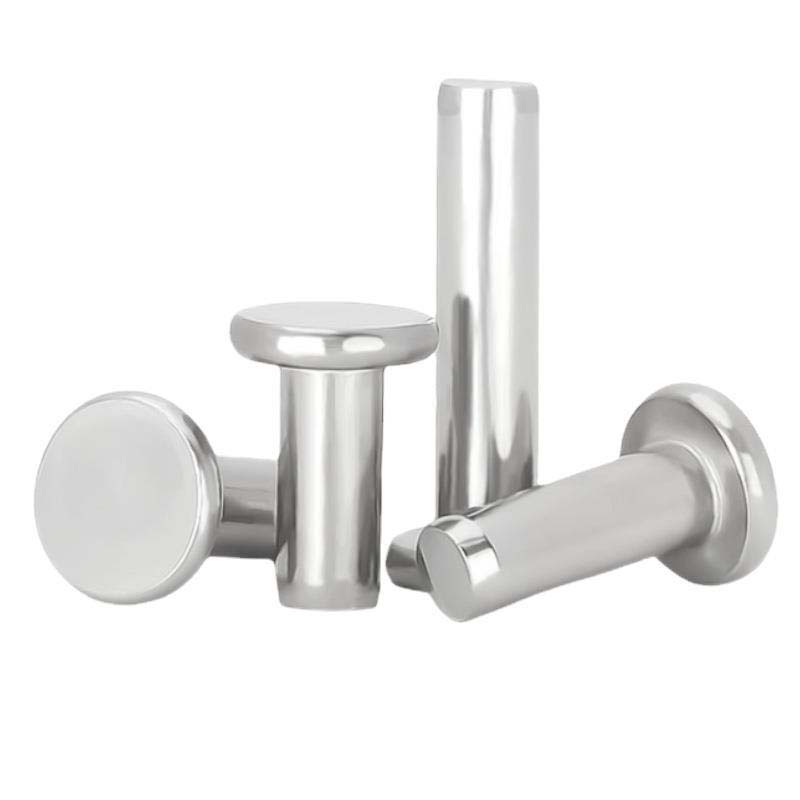

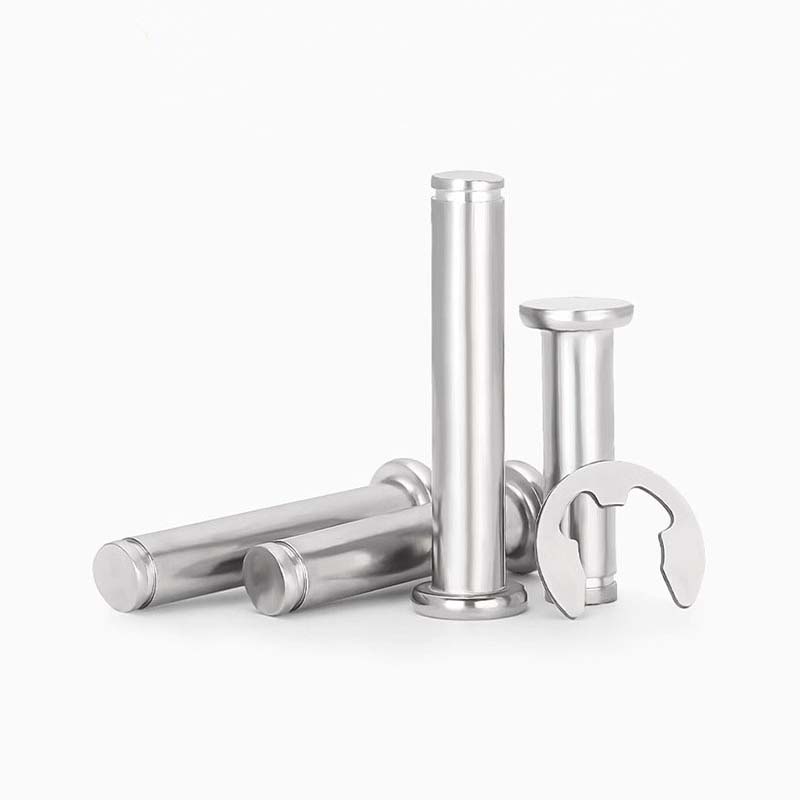

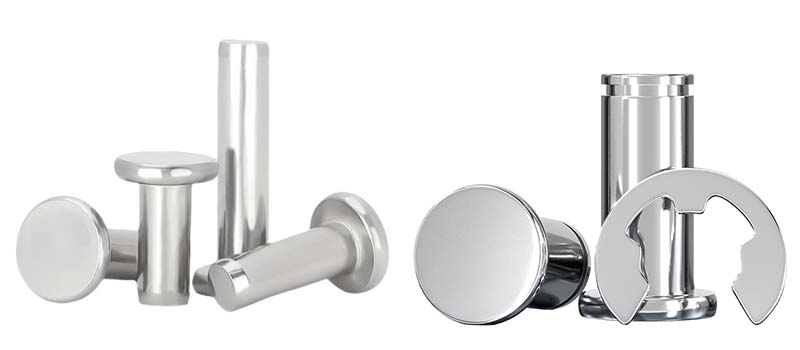

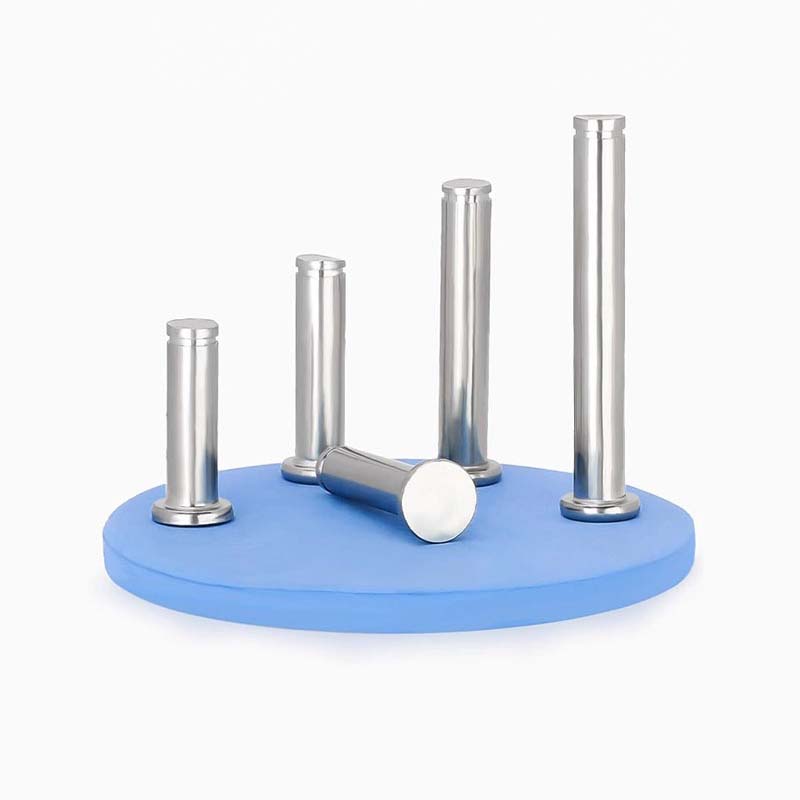

A vtični zatičje pomemben pritrdilni element. Uporablja se za držanje delov skupaj v strojih, kjer se morajo vrteti ali povezovati vzdolž ravne črte. Ima okroglo gred z izvrtano luknjo na enem koncu za razcepko ali razcepni obroč. To preprečuje, da bi odpovedal, ko je veliko stresa ali velikih obremenitev. Zasnova je preprosta, a trpežna, zato jo je enostavno vstaviti in vzeti. Zaradi tega je dobra izbira za nastavitve, kjer morate pogosto prilagajati stvari.

Te zatiče boste pogosto videli v povezavah, nadzornih sistemih in težkih strojih. Vse ohranjajo stabilno, hkrati pa pustijo, da se deli vrtijo ali premikajo. Izdelani so po posebnih standardih, zato se industrije, ki potrebujejo varne in dolgotrajne dele, zelo zanašajo nanje.

Uporabljajo se v povezavah, krmilnih sistemih in težkih strojih, da omogočijo povezanim delom, da se vrtijo ali premikajo, vendar delujejo stabilno in ne zaidejo z mesta. Naše zatiče izdelujemo po standardih kakovosti in se pogosto uporabljajo v panogah, ki zahtevajo varne in vzdržljive dele.

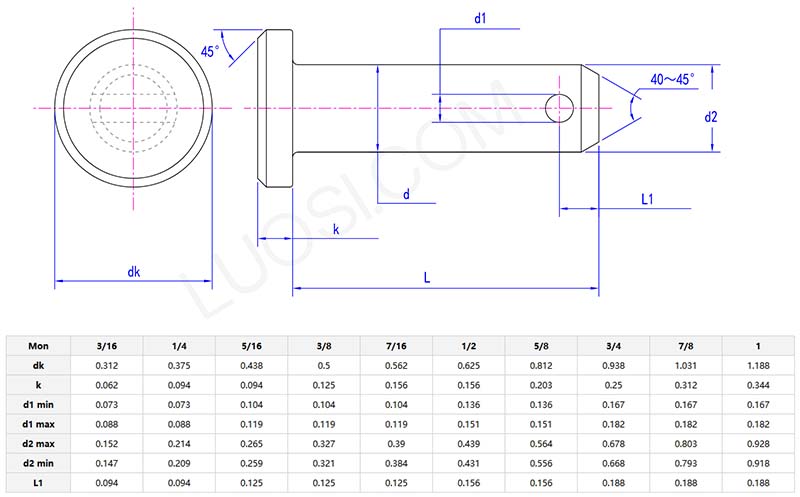

Velikost

Clevis zatična voljo v standardnih velikostih: premeri od 1/4 palca do 2 palca in dolžine od 0,5 palca do 12 palcev. Upoštevajo norme, kot sta ASME B18.8.1 ali ISO 2341. Če potrebujete velikosti po meri za posebne stroje, jih je mogoče izdelati s strogimi tolerancami, tudi tako majhnimi kot ±0,001 palca. Luknja skozi zatič (za razcepko ali R-sponko) je obdelana natančno, tako da se popolnoma poravna.

Obstajajo metrične in imperialne različice, tako da delujejo povsod po svetu. Proizvajalci dajejo modele CAD za pomoč pri inženirskem načrtovanju. Za nastavitve, ki močno vibrirajo, so na voljo možnosti z narebričenimi ali žlebičastimi površinami, ki preprečujejo zdrs zatiča.

Običajni materiali in vzdržljivost

Našzatičiso izdelani iz visokokakovostnega nerjavečega jekla ali ogljikovega jekla. Zatiči iz ogljikovega jekla so toplotno obdelani, da so močnejši in odpornejši na obrabo. Zatiči iz nerjavečega jekla niso lahko zarjaveli, kar je zelo primerno za težka okolja. Za zatiče iz ogljikovega jekla bomo za zaščito dodali pocinkano prevleko ali druge plasti proti rjavenju.

Vsako serijo žebljičkov bomo skrbno preverili, da zagotovimo, da sta trdota in velikost dosledni. Na ta način lahko delujejo stabilno in dolgoročno v aplikacijah, kot so mehanske povezave, kmetijski stroji ali gradbena oprema. Če potrebujete določen material, primeren za vaš tovor ali okolje, nam to sporočite in prilagodili vam ga bomo.

Površinska obdelava izdelka

Površinska obdelava teh zatičev se v glavnem osredotoča na odpornost proti rji in zaščito pred obrabo, kar ustreza različnim okoljem uporabe. Najpogostejši je cinkanje – s tem postopkom se na površino nanese tanka plast cinka, ki ustavi oksidacijo in je stroškovno učinkovit za splošno uporabo v zaprtih prostorih. Za zunanje ali vlažne prostore se uporablja galvanizacija; je debelejša od pocinkane prevleke in je boljša proti dežju in vlagi. Nekateri zatiči so obdelani s črnim oksidom, ki doda temen zaključek in blago odpornost proti koroziji, kar se pogosto uporablja za dele strojev, ki ne potrebujejo visoke učinkovitosti proti rjavenju. Pasivacija je še ena možnost, predvsem za zatiče iz nerjavečega jekla za izboljšanje njihove naravne odpornosti proti koroziji. Postopek obdelave sledi osnovnim industrijskim praksam, kar zagotavlja, da se plast dobro oprime in se ne odlušči zlahka. Clevis Pin dobi pravo površinsko obdelavo glede na predvideno uporabo, tako da ohranja učinkovitost skozi čas brez dodatnega vzdrževanja.

Specifikacije izdelkov in stopnje

Specifikacije in stopnje se razlikujejo glede na potrebe različnih aplikacij, z jasnimi standardi, ki jih je treba upoštevati. Velikosti se merijo glede na premer in dolžino, od majhnih zatičev s premerom 3 mm za lažjo uporabo do večjih 20 mm+ za težja dela. Dolžina običajno zajema 10 mm do 150 mm, nekateri proizvajalci pa na zahtevo izdelajo velikosti po meri. Slog zatične glave je tudi specifikacija – večina ima ravno glavo ali zaobljeno glavo, z luknjo na drugem koncu za razcepko, da se zaskoči. Ocene se nanašajo na trdnost materiala; običajni razredi za zatiče iz ogljikovega jekla sledijo standardom ASTM, višji razredi pa se uporabljajo za nosilne aplikacije. Zatiči iz nerjavečega jekla pogosto sledijo standardom AISI, označeni s številkami materiala, kot sta 304 ali 316. Vsak zatič je označen s specifikacijami in razredom, tako da lahko uporabniki izberejo pravega. Clevis Pin izpolnjuje ustrezne standarde za vsak razred, kar zagotavlja, da ustreza obremenitvi in ​​okolju, v katerem se uporablja, brez neusklajenega delovanja.
