Razred 5 Varjenje kvadratnih matic s tipom 1D

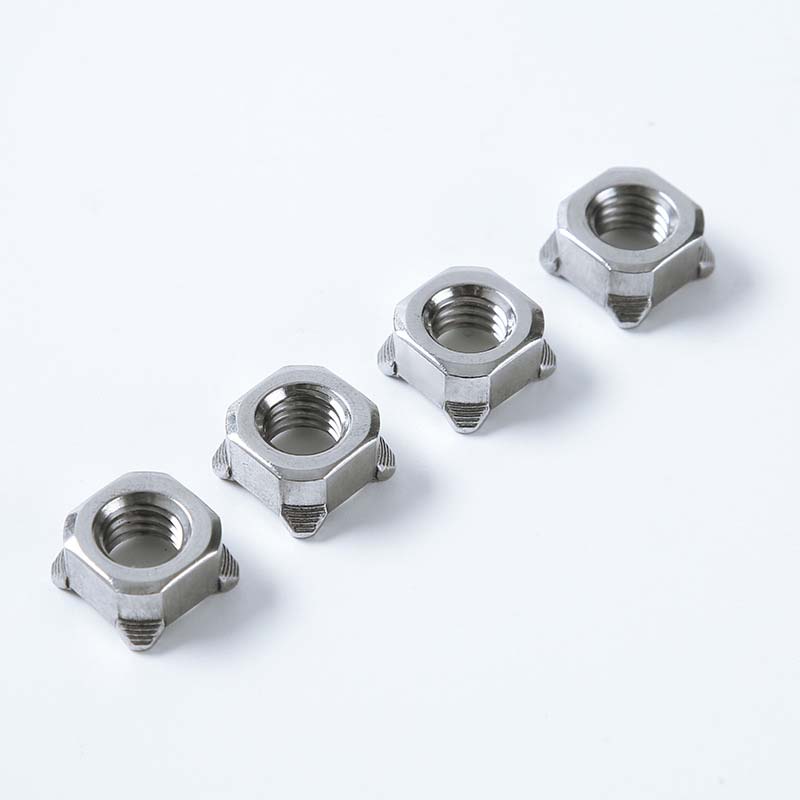

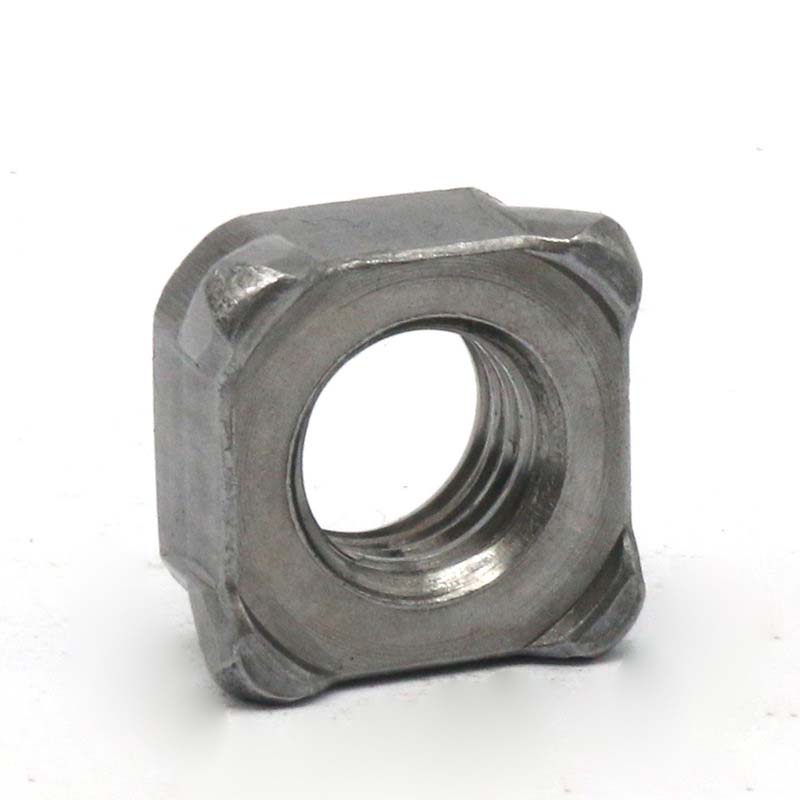

Varjene kvadratne matice razreda 5 s tipom 1D imajo štiri ravne stranice. Sredina matice ima standardno luknjo z navojem, ki je primerna za uporabo z ustreznimi vijaki. Na varilni površini matice je več majhnih izboklin, ki so ključni deli za varjenje.

Prednosti izdelka

Varjene kvadratne matice razreda 5 tipa 1D nimajo zasnove kotne luknje. Namesto tega je na dnu oblikovana majhna in dvignjena štrlina. Zasnovani so posebej za uporovno točkovno varjenje. Elektrode pritisnejo navzdol in tok teče skozi dvignjeno območje. Dvignjeno območje se takoj stopi in spoji matico s spodnjo kovino.

Varjene kvadratne matice razreda 5 s tipom 1D je enostavno in hitro variti. Opremo poravnajte z majhnimi izboklinami na matici in rahlo segrejte. Potem lahko matico hitro privarite na železno ploščo ali druge kovinske obdelovance. V primerjavi z navadnimi maticami, ki zahtevajo privijanje za montažo, ta metoda znatno prihrani čas. Matica se verjetno ne bo zlahka vrtela, njena stabilnost pa je veliko boljša kot pri okrogli matici.

Ena glavnih prednosti varjenja kvadratnih matic tipa 1D z razredom 5 je doslednost postopka varjenja. Ker lahko štrline natančno nadzorujejo položaj oblikovanja zvara, lahko avtomatski stroj za točkovno varjenje doseže zanesljive rezultate v vsakem ciklu. V primerjavi z ročnim varjenjem skozi luknje je možnost nezadostne trdnosti vara zaradi neusklajenosti varilne pištole veliko manjša.

Po uporabi zvarnih kvadratnih matic razreda 5 s tipom 1D preglejte zvarne nastavke. Na vsaki štrlini bi morali videti trdno točko spajanja. Videti bi moralo biti popolnoma zlito z osnovnim materialom. Če je oblika izbokline še vedno vidna ali je videti kot zoglenela/popraskana, je morda treba prilagoditi nastavitve varjenja (tok, čas, tlak), da dosežete varno povezavo.

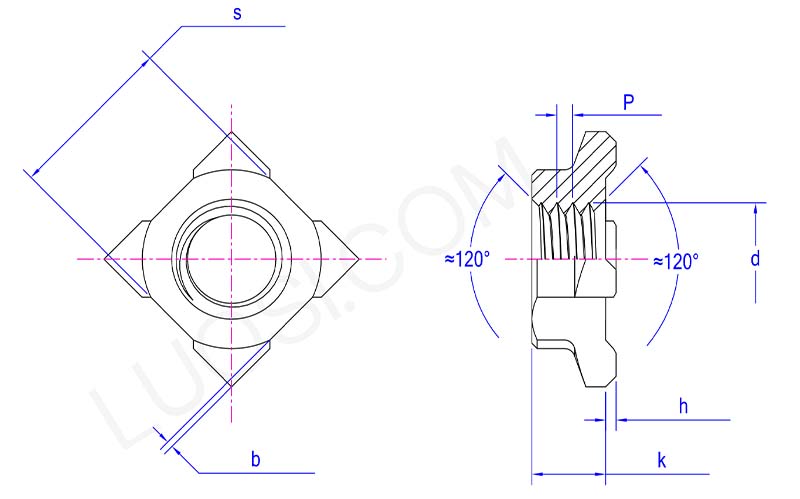

Parametri izdelka
