Sidrne varjene matice v obliki T

Značilna značilnost varilnih matic Anchor Like T Style je njihov prepoznaven profil v obliki črke T s široko osnovno prirobnico. Xiaoguo® uporablja materiale različnih dobaviteljev, vključno z ogljikovim jeklom, nerjavnim jeklom in zlitinami, za različne aplikacije.

Model:JIS B1196-3.2-1994

Pošlji povpraševanje

Opis izdelka

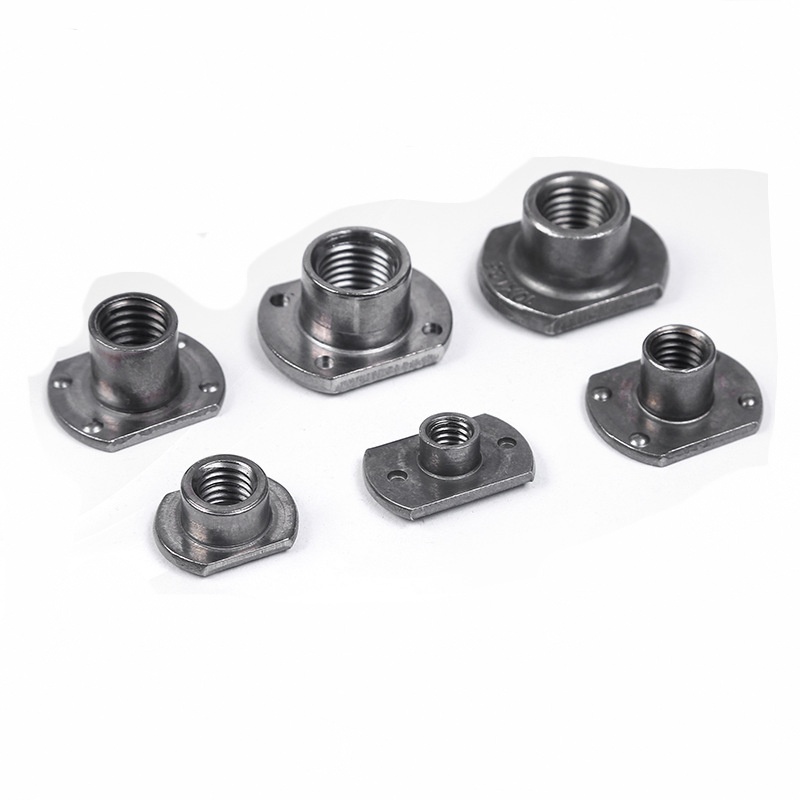

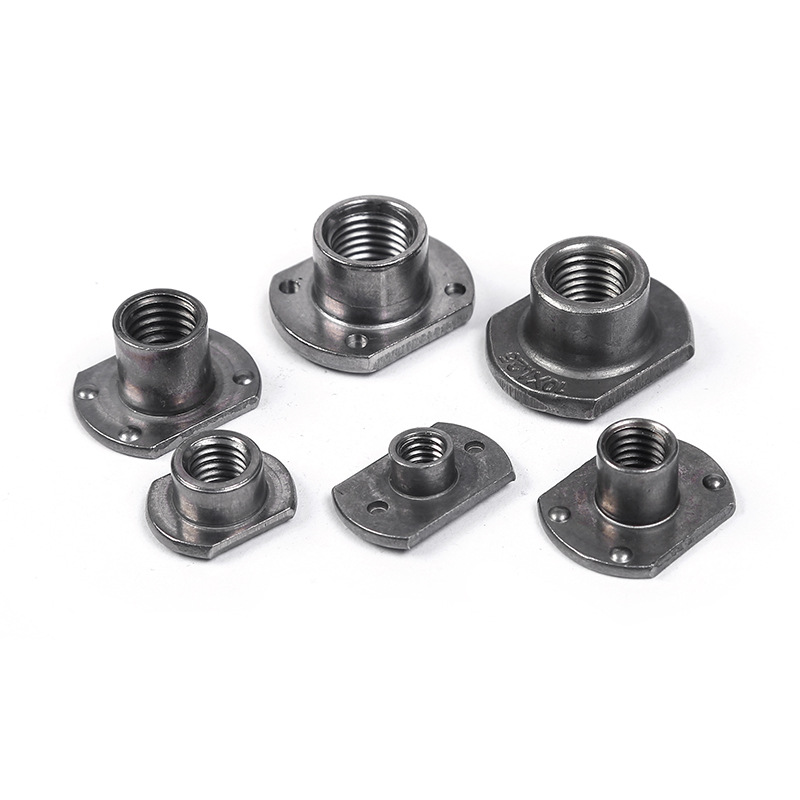

Varilne matice tipa Anchor Like T so posebni pritrdilni elementi, izdelani za zelo tesno in trajno varjenje na pločevino z uporabo projekcijskega varjenja. Izgledajo kot "T" - z nazobčanimi nogami in veliko osnovno prirobnico. Ustvarijo močno, zanesljivo sidro z notranjim navojem neposredno na kovinske plošče. Te matice so zelo pomembne v panogah, kjer potrebujete močne navojne povezave, vendar ne morete priti do zadnje strani. Način, kako so sidrne T-slike oblikovane, pomeni, da se bolje upirajo izvleku ali zvijanju kot veliko drugih varilnih matic. Zato so ključni del izdelave trdnih sklopov pločevine.

Podrobnosti izdelka:

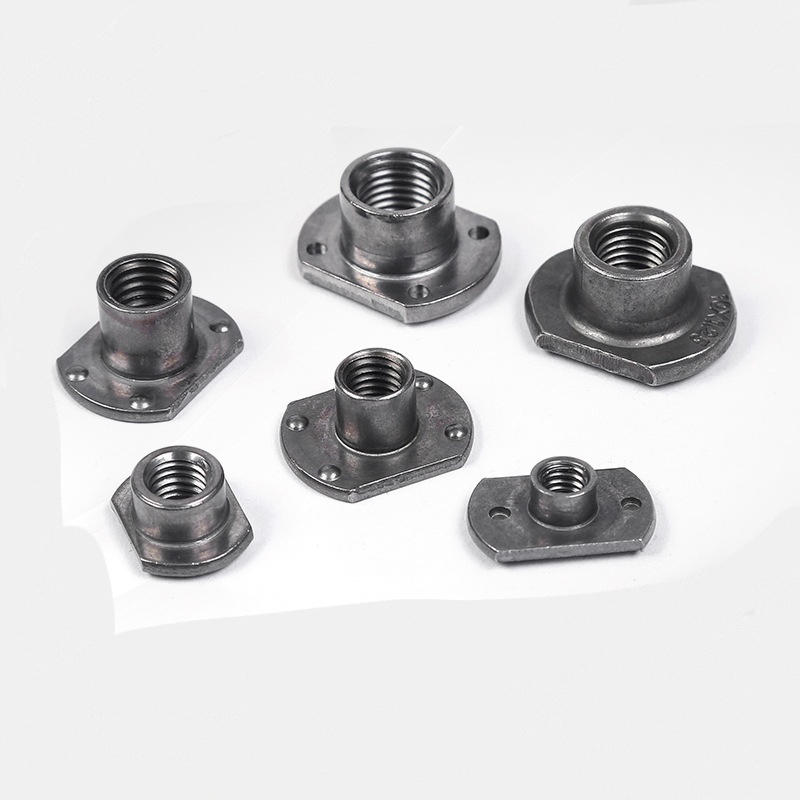

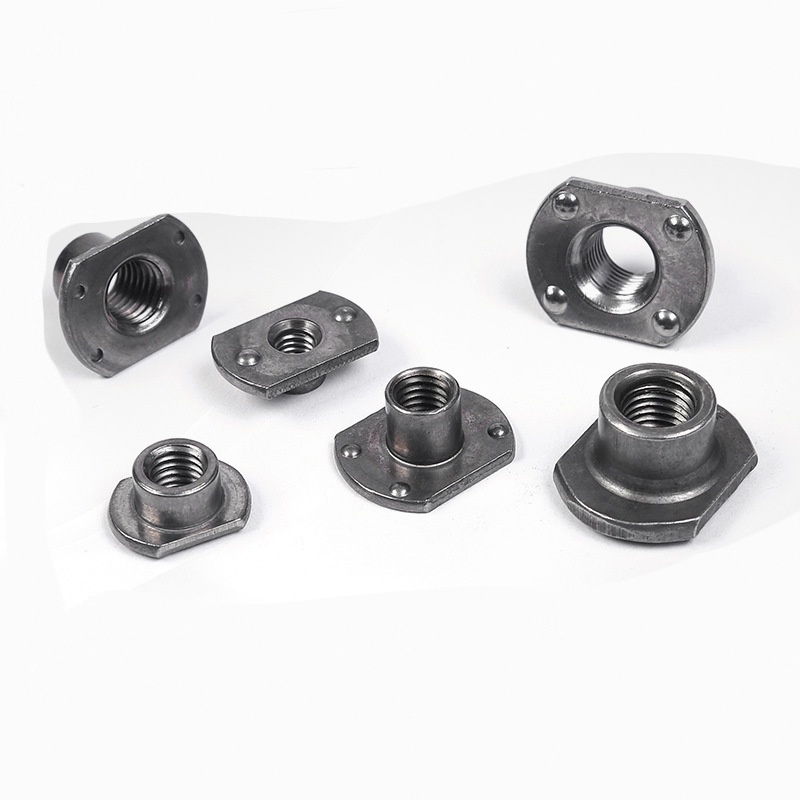

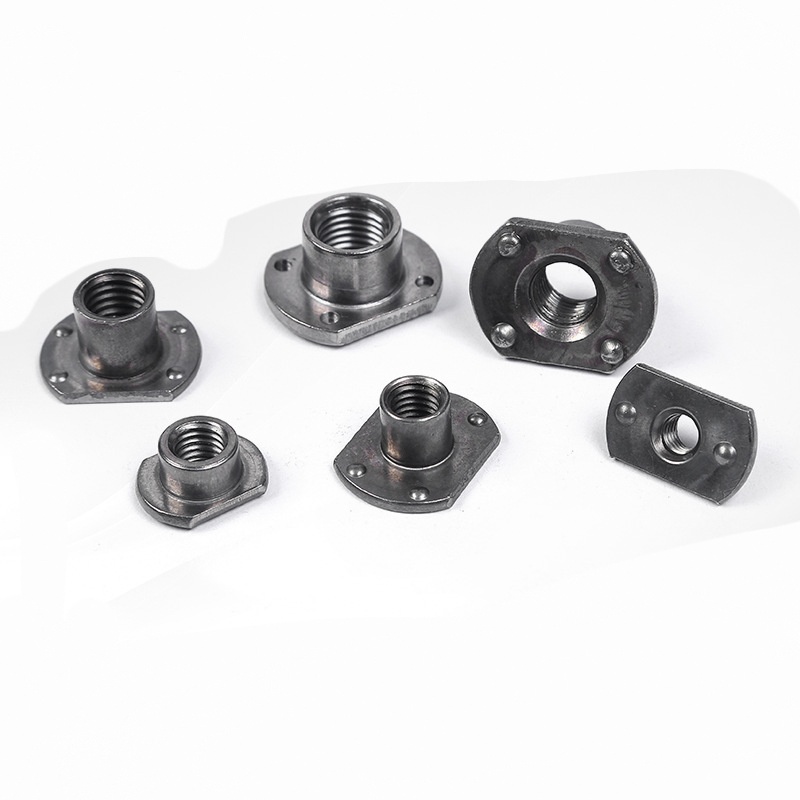

Varilne matice tipa Anchor Like T izstopajo po svoji vgrajeni osnovni prirobnici z natančnimi majhnimi izboklinami za varjenje - običajno tri ali štiri. Te projekcije usmerjajo varilni tok in toploto, kar olajša hitro in čisto spajanje na glavno kovinsko ploščo z močnim zvarom.

Varilne matice v obliki sidra T-Style so narejene za delo z avtomatiziranimi sistemi. Nemoteno se dovajajo v varilno opremo in vsakič ostanejo v pravem položaju. Po varjenju je stran, ki jo lahko dosežete, ravna, brez štrlečih delov. Njihova glavna naloga je vstaviti močan, fiksni notranji navoj v tanke materiale na način, ki je učinkovit in varen.

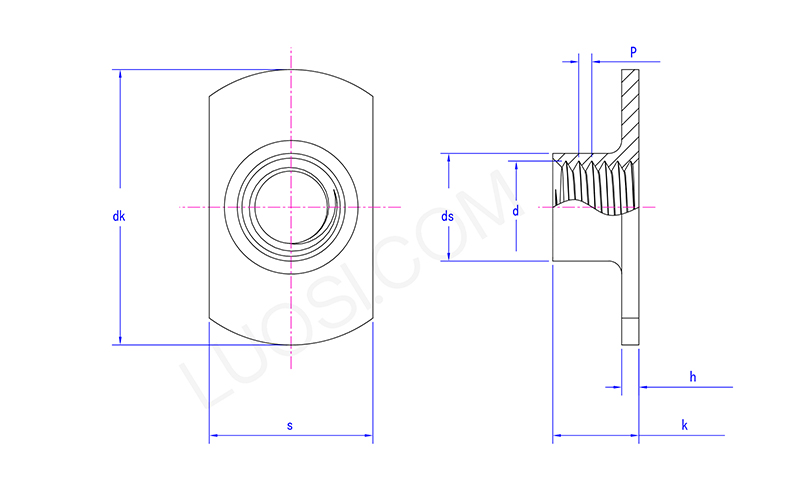

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1丨1.25	1,25 丨 1,5	1,5 丨 1,75
dk maks	23.7	24.7	27	29	33.2	37.2
dk min	22.3	23.3	25	27	30.8	34.8
s maks	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds maks	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k maks	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h maks	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7

Prednosti izdelka:

Varilne matice v obliki sidra v obliki črke T se hitreje namestijo in prihranijo stroške dela zaradi štrline v obliki črke T, ki se sama drži na mestu. Ta zasnova pomeni, da pri varjenju ne potrebujete ločenih sponk ali napeljav – ostanejo na pravem mestu, kakovost pa ostane dosledna. Njihova edinstvena oblika tudi preprečuje, da bi se vrteli sami.
